LIITE 1. Viimeistelyn asennus

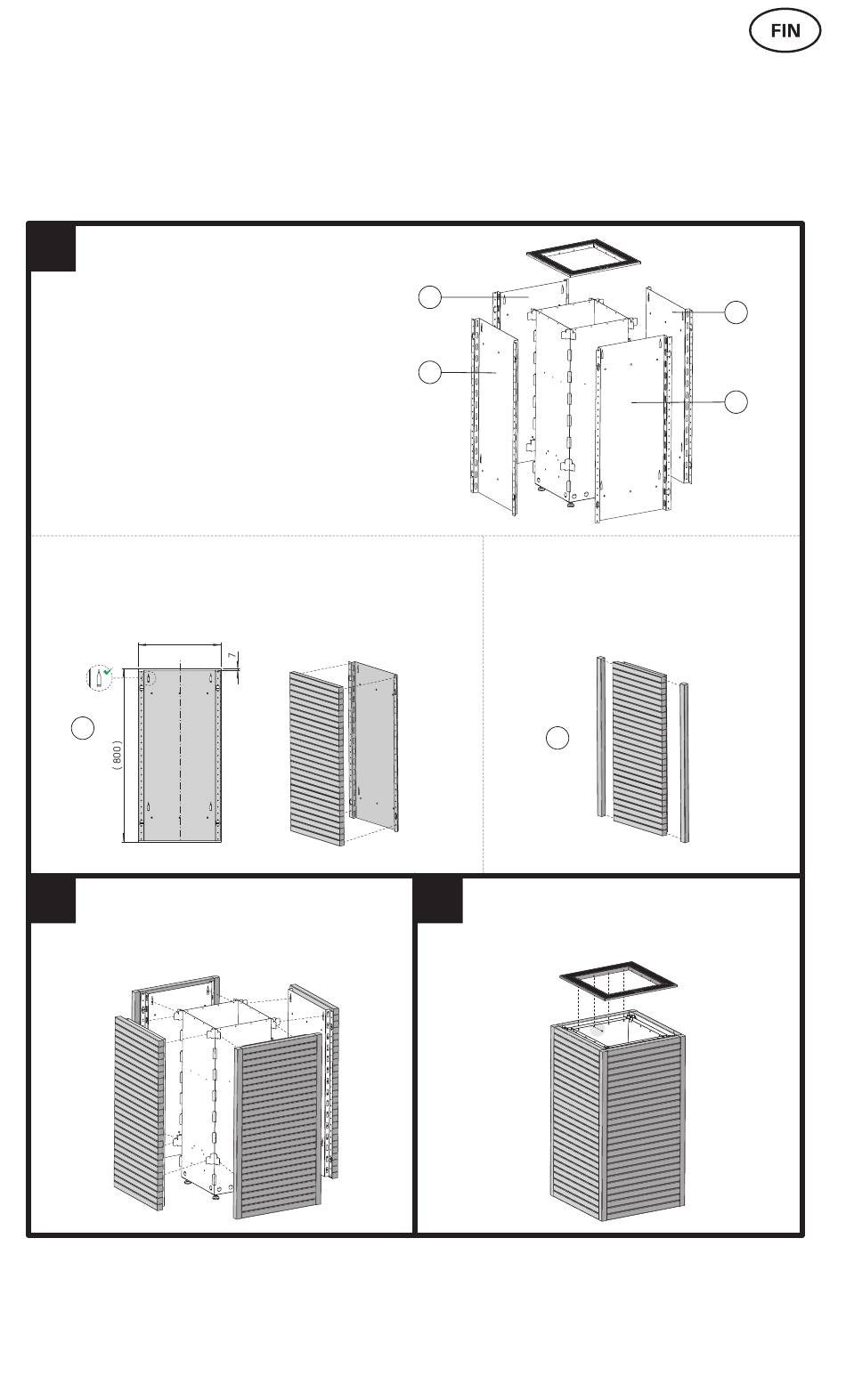

Vaakasuuntaisen viimeistelyn ja levyn asentaminen
1
Esivalmistele suojakilvet (4 kpl)
Alla olevat ohjeet on tarkoitettu suosituksina
sovellettaviksi ja tarkoitettu vaakasuuntaisista
puulaudoista tai levyn kiinnittämiseen CORE
sähkökiukaaseen.
Huom! Kysy oikeiden kiinnitysvälineiden ja
työkalujen valitsemiseen neuvoja alan
asiantuntijalta.
Huom! Varmista, että materiaali, jolla aiot
viimeistellä kiukaan, soveltuu tähän
käyttötarkoitukseen. Tarvittaessa pyydä
neuvoja alan asiantuntijalta.
Huom! Kiukaan yhden sivupaneelin paino
viimeisteltynä ei saa ylittää 20 kg.
Viimeistelyn kiinnittäminen suojakilpeen
1
Valitse viimeistelyn kiinnittämiseen sopivat ruuvit. Ruuvin
maksimihalkaisija on 4,2 mm. Tarvittaessa pyydä neuvoja alan
asiantuntijalta.
386
Aukot ylöspäin
A
2
Kiinnitä esivalmistellut suojakilvet
kiukaaseen.
Varmista, että kiukaan alle jäisi min 25 mm
ilmaväli.
B
A
Kulmalistalla varustetut
2
suojakilvet
Suosituksena on, että tässä vaiheessa
kiinnität kulmalistat kahden suojakilven
listoihin.
B
x 4
3
Laita peitelistat kiukaaseen ja kiinnitä
ne M4,2x9,5 ruuveilla
(toimitukseen kuuluu 16 ruuvia).
A
B
2x
x 2
