HUUM CORE6 Montage- Und Bedienungsanleitung Seite 43

ANLAGE 1.

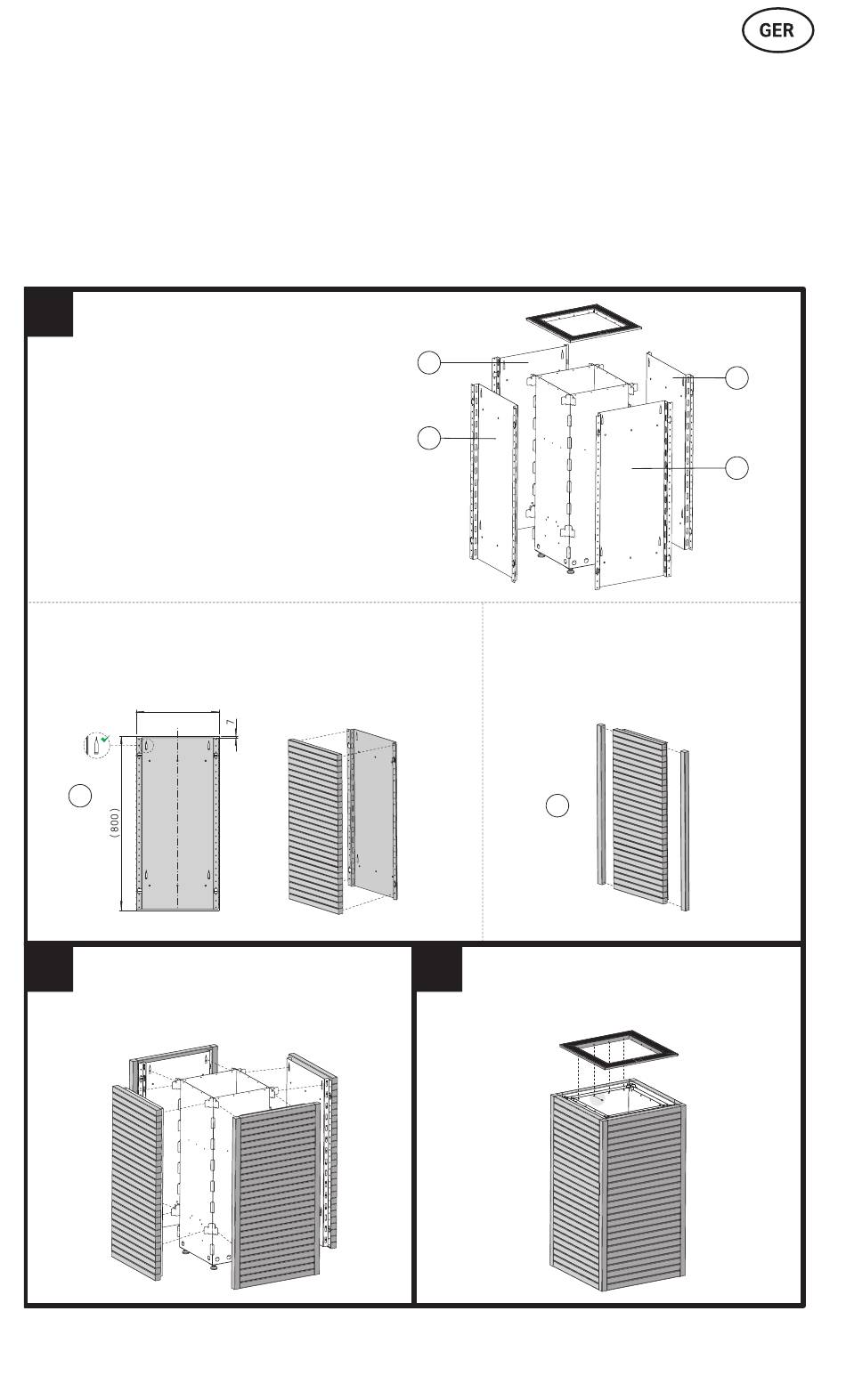

Anbringung von Verkleidungsmaterialien.
Anbringung von Verkleidungsmaterialien und Fliesenverlegung
auf horizontalen Flächen.
1
Die Schilde vorbereiten (4 Stück).
Die folgende Anweisung enthält Empfehlunvvgen für die
Befestigung von aus horizontalen Leisten bestehendem
Holzmaterial oder Platten auf den CORE Elektroheizgerät.
WICHTIG! Bei der Wahl von richtigen Befestigung-
smitteln und vom Werkzeug empfiehlt es sich, einen
Fachmann zu konsultieren.
WICHTIG! Überzeugen Sie sich, dass das Material,
womit Sie den Hitzesteine-Ofen bearbeiten wollen,
sich für die Verwendung in Sauna eignet. Bei Bedarf
einen Fachmann konsultieren.
WICHTIG! Das Gewicht der Seitenwand des
Hitzesteine-Ofens zusammen mit Oberflächenbear-
beitung darf nicht 20 kg übersteigen.
Befestigung der Verkleidung auf dem Schild.
1
Für die Befestigung der Verkleidung die dafür geeigneten
Schrauben wählen. Der maximale Durchmesser der
Schraube beträgt 4,2 mm. Bei Bedarf einen Fachmann
konsultieren.
386
Die Öffnungen
sind nach oben
gerichtet.
A
2
Die vorbereiteten Schilde an den
Hitzesteine-Ofen befestigen.
Achten Sie darauf, dass unter dem Hitzesteine-Ofen
ein Luftspalte von min 25 mm bleiben soll.
B
A
Mit Eckleiste versehene Schilde
2
In dieser Etappe empfehlen wir, die
Eckleisten an die Leisten von zwei Schil-
den zu befestigen.
B
x 4
3
Die Deckleisten auf dem Hitzesteine-Ofen
verlegen und mit M4,2x9,5 Schrauben
befestigen (im Satz 24 Schrauben).
A
B
2x
x 2
43
