LISA 1. Viimistluse paigaldamine

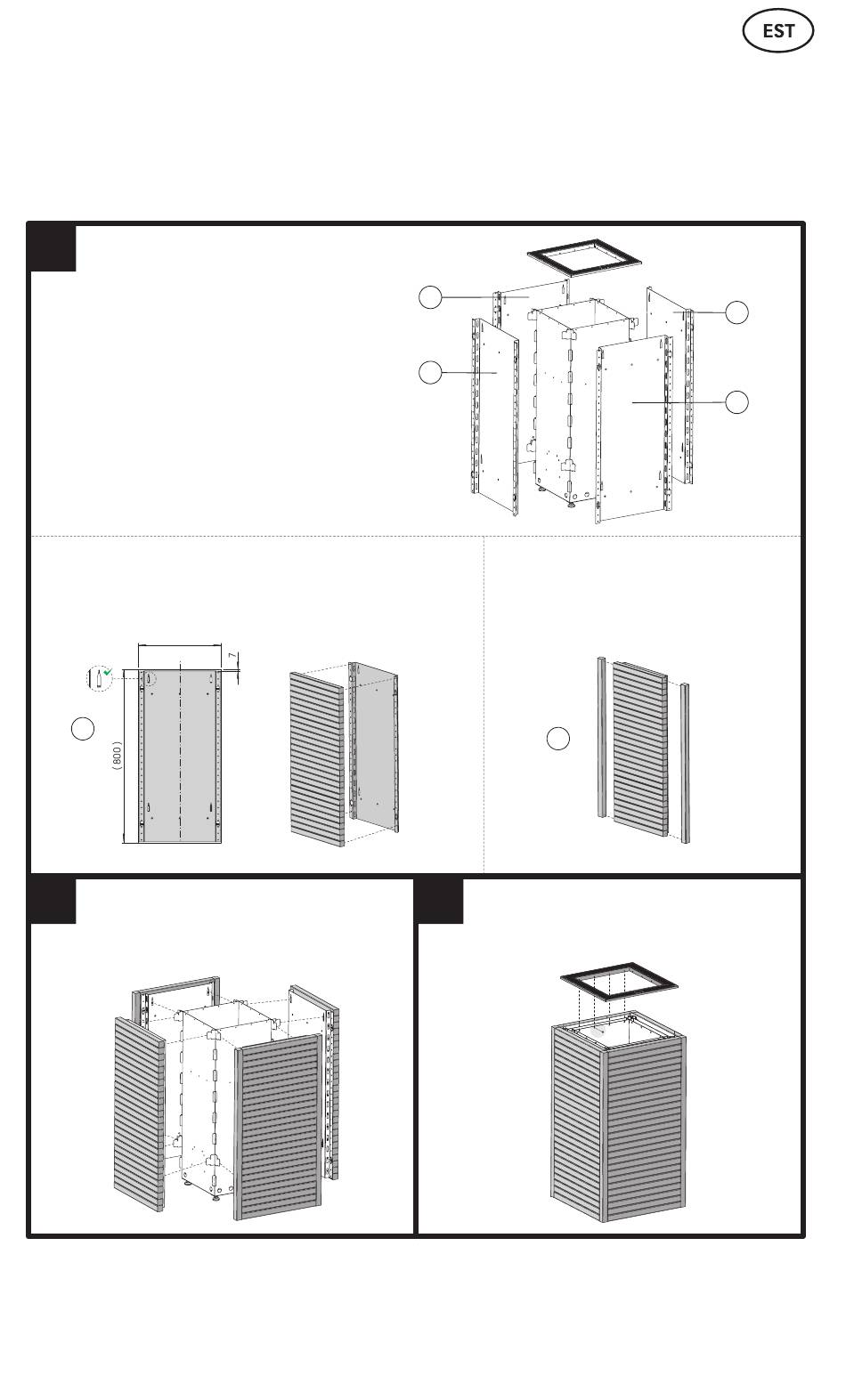

Horisontaalse viimistluse ja plaadi paigaldamine
1
Valmista ette kilbid (4 tk)
Allolev juhend on soovituslik ning mõeldud
horisontaalsetest lippidest puitmaterjali või
plaadi kinnitamiseks CORE elektrikerisele.
NB! Õigete kinnitusvahendite ja tööriistade
valimisel pea nõu
spetsialistiga.
NB! Veendu, et materjal, millega soovid
viimistleda kerist, sobib kasutamiseks
saunas antud
otstarbeks. Vajadusel konsulteeri asjatund-
jaga.
NB! Kerise ühe küljepaneeli kaal koos
viimistlusega ei tohi ületada 20 kg.
1
Puitpaneeli kinnitamine metallkilbile
Vali viimistluse kinnitamiseks sobivad kruvid. Kruvi max
läbimõõt on 4,2 mm. Vajadusel pea nõu asjatundjaga.
386
avad ülespoole
suunatud
A
2
Kinnita eelvalmistatud küljepaneelid
kerise külge
Jälgi, et kerise alla jääks min 25 mm õhuvahe.
B
A
2
Nurgaliistuga kilbid
Soovitame siinses etapis kinnitada
nurgaliistud kahe kilbi liistude külge.
B
x 4
3
Aseta katteliistud kerisele ja kinnita
need M4,2x9,5 kruvidega
(komplektis kaasas 16 kruvi).
A
B
2x
x 2
