Pystysuuntaisen viimeistelyn asentaminen
1

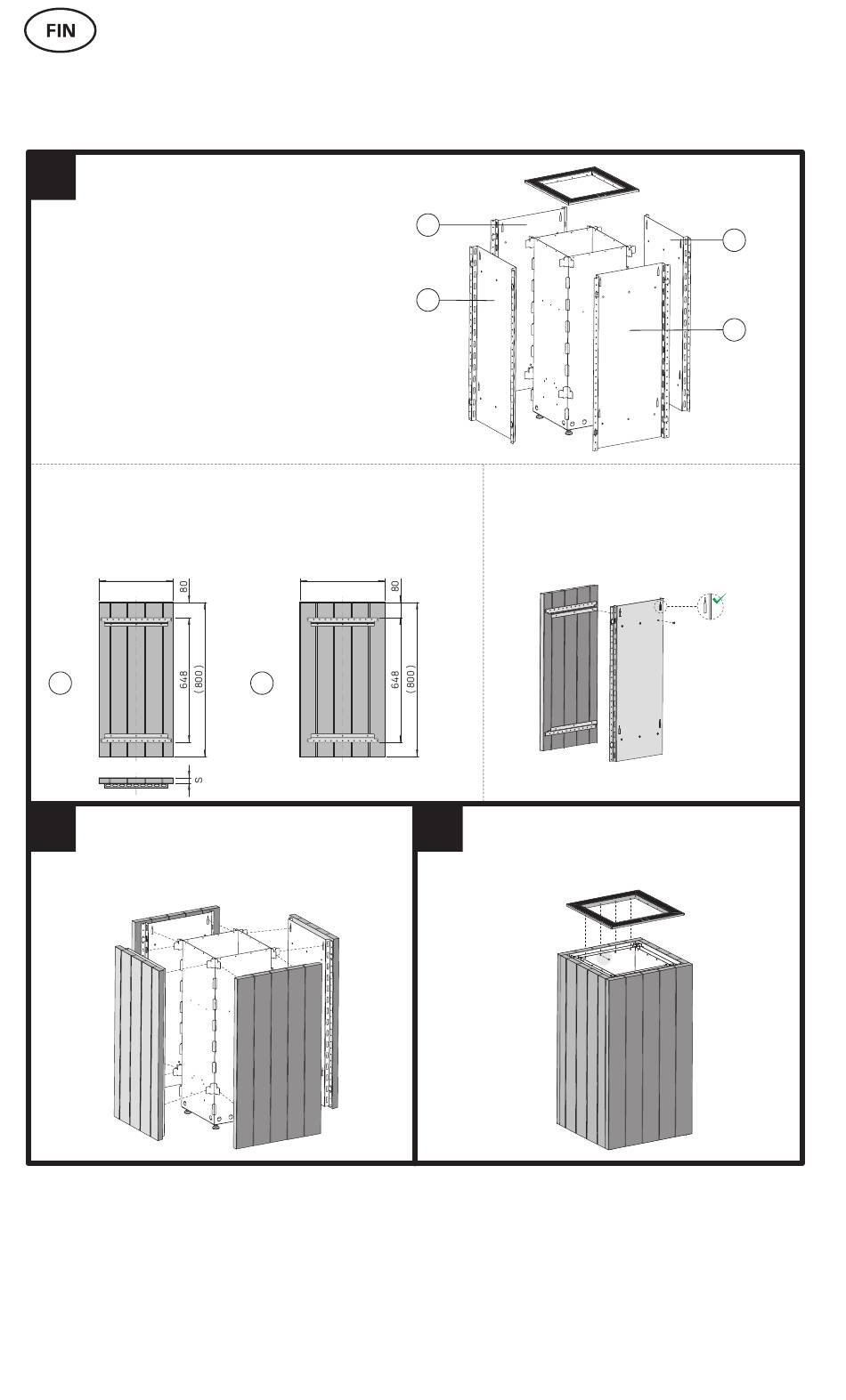

Esivalmistele suojakilvet (4 kpl)
Alla olevat ohjeet on tarkoitettu suosituksina
sovellettaviksi ja tarkoitettu pystysuuntaisista
puulaudoista tai levyn kiinnittämiseen CORE
sähkökiukaaseen.
Huom! Kysy oikeiden kiinnitysvälineiden ja
työkalujen valitsemiseen neuvoja alan
asiantuntijalta.
Huom! Varmista, että materiaali, jolla aiot
viimeistellä kiukaan, soveltuu tähän
käyttötarkoitukseen. Tarvittaessa pyydä
neuvoja alan asiantuntijalta.
Huom! Kiukaan yhden sivupaneelin paino
viimeisteltynä ei saa ylittää 20 kg.
Suojakilpien valmistelu
1
Valitse viimeistelyn kiinnityskulmiin (saatavissa lisätuotteena)
kiinnittämiseen sopivat ruuvit. Ruuvin maksimihalkaisija on 4,2
mm. Tarvittaessa pyydä neuvoja alan asiantuntijalta.
386
A
2
Kiinnitä esivalmistellut suojakilvet
kiukaaseen
Varmista, että kiukaan alle jäisi min 25 mm ilmaväli.
72
386 + 2 x S
B
x 2
B
A
Viimeistelyn kiinnittäminen
2
suojakilpeen
Kiinnitä aluslevyt suojakilpiin M5x8 ruuveilla
(toimitukseen kuuluu 24 ruuvia).
x 2
3
Laita peitelistat kiukaaseen ja kiinnitä
ne M4,2x9,5 ruuveilla
(toimitukseen kuuluu 16 ruuvia).
A
B
Aukot ylöspäin
x 4
