.2.55
ProtecTor
Tor-Abschirmung in neuer Dimension
Installations- und Betriebsanleitung

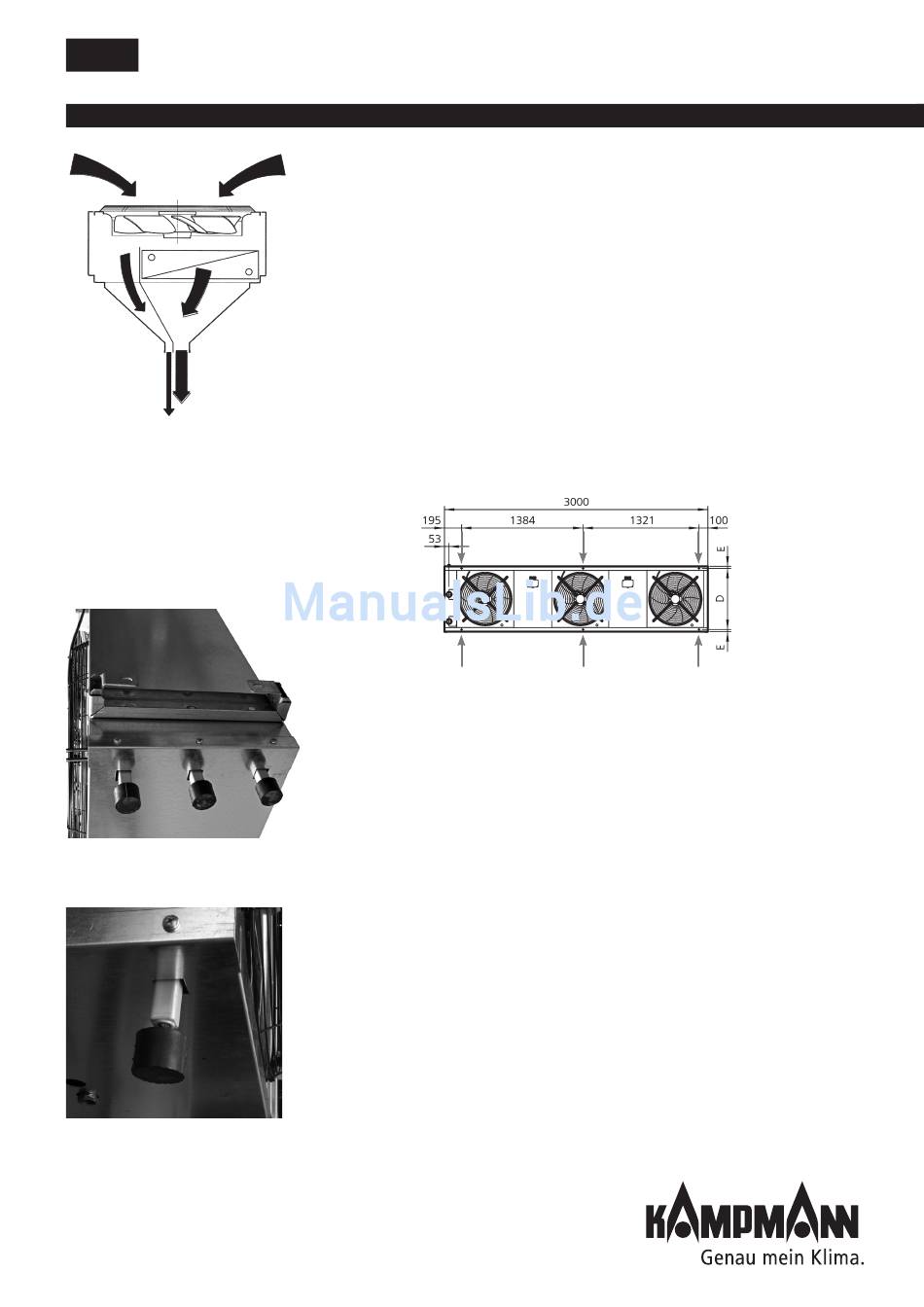

Torseite
Raumseite
Wandkonsole (bei Ausführung stehend)
Stellfuß bei Ausführung stehend
18
• Montieren Sie das ProtecTor-Gerät entsprechend der Kennzeichnung
(Aufkleber Raumseite) mit dem Warmluftschleier zum Raum gerichtet.
• Verwenden Sie zur Montage nur die dafür vorgesehenen Aufhänge-
punkte.
Montage ProtecTor horizontale Ausführung
Anzahl Aufhängepunkte (Anschlußdimension M10):
- 6 Stück bei Baulänge 3 m,
- 10 Stück bei Baulänge 4 m,
- 12 Stück bei Baulänge 5 m.
• Nehmen Sie die Montage an einer geeigneten bauseitigen Träger kon-
struk tion vor.
• Achten Sie auch bei Verwendung von Zubehör auf die Einhaltung
des Mindestabstands (s. unter 5.2) und auf genügend Freiraum bei
Elementen, die zur Wartung zugänglich sein müssen.
• Richten Sie das ProtecTor-Gerät immer exakt waagerecht aus!
Montagepunkte horizontale Ausführung, Baulänge 3 m, weitere Baulängen s. S. 14 f.
Montage ProtecTor stehende Ausführung
Anzahl Befestigungspunkte:
- 2 Stück bei Bauhöhe 3 m,
- 3 Stück bei Bauhöhe 4 m
- 4 Stück bei Bauhöhe 5 m.
• Montieren Sie die beigestellten Montagewinkel an den Befestigungs-
punkten des ProtecTor-Grundgeräts (je nach Größe des Geräts 2 bis 4
Befestigungspunkte, s. Abb. S. 16 f.).
• Richten Sie das Gerät in der Höhe waagerecht aus.
• Achten Sie auf einen maximalen Wandabstand von 66 mm.
• Nehmen Sie die Bohrungen in der Wand vor.
• Befestigen Sie die Winkel mit (bauseitigen) Dübeln und Schrauben an der
Wand. Die Winkel können, je nach Einbausituation, nach innen (s. Bild
Wandkonsole) oder nach außen zeigen.
• Ziehen Sie die Schrauben zwischen Montagewinkel und Grundgerät an.
