ProtecTor
Tor-Abschirmung in neuer Dimension
Installations- und Betriebsanleitung

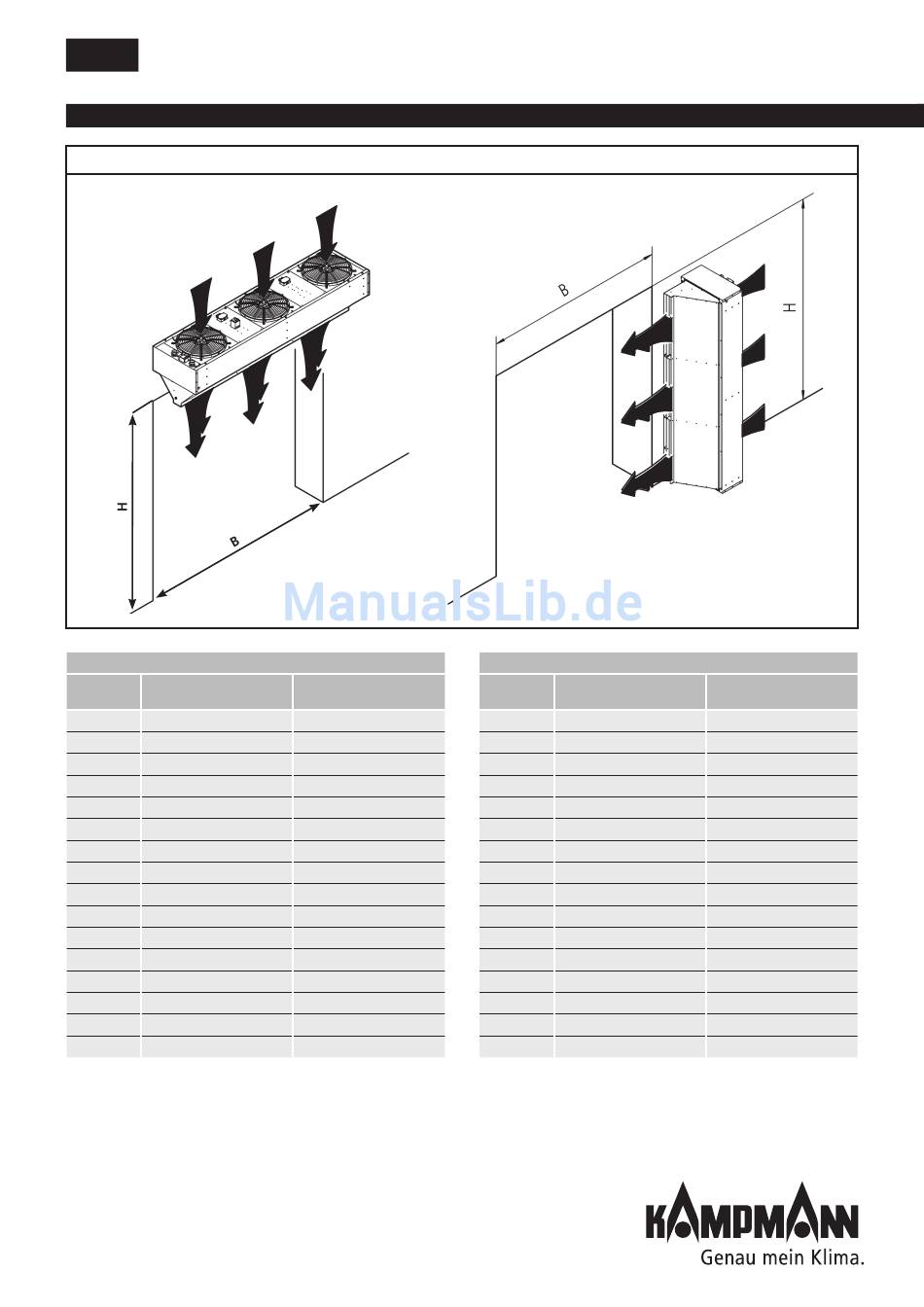

Maximale Montagehöhe • Maximale Torbreite
horizontale Ausführung
Maximale Tordimensionen Ausführung horizontal
Typ
max. Montagehöhe
ProtecTor
[m]
20**63
3,50
20**66
3,50
30**63
3,50
30**66
3,50
40**63
3,50
40**66
3,50
50**63
3,50
50**66
3,50
20**73
4,50
20**76
4,50
30**73
4,50
30**76
4,50
40**73
4,50
40**76
4,50
50**73
4,50
50**76
4,50
** Wärmetauscher-Kennziffer 00, 20 oder 31
die Angaben verringern sich bei Einsatz von Ausblas mittig kurz (c) um min. 1 m
1)
2)
Gilt ebenso für stehend, links vom Tor (Typ 320++63 usw.)
12
1)
H
max. Torbreite B
1)
[m]
2,25
2,25
3,25
3,25
4,25
4,25
5,25
5,25
2,25
2,25
3,25
3,25
4,25
4,25
5,25
5,25
Maximale Tordimensionen Ausführung stehend
Typ
max. Montagehöhe
ProtecTor
2)
[m]
220**63
2,25
220**66
2,25
230**63
3,25
230**66
3,25
240**63
4,25
240**66
4,25
250**63
5,25
250**66
5,25
220**73
2,25
220**76
2,25
230**73
3,25
230**76
3,25
240**73
4,25
240**76
4,25
250**73
5,25
250**76
5,25
stehende Ausführung
1)
H
max. Torbreite B
1)
[m]
3,50
3,50
3,50
3,50
3,50
3,50
3,50
3,50
4,50
4,50
4,50
4,50
4,50
4,50
4,50
4,50
