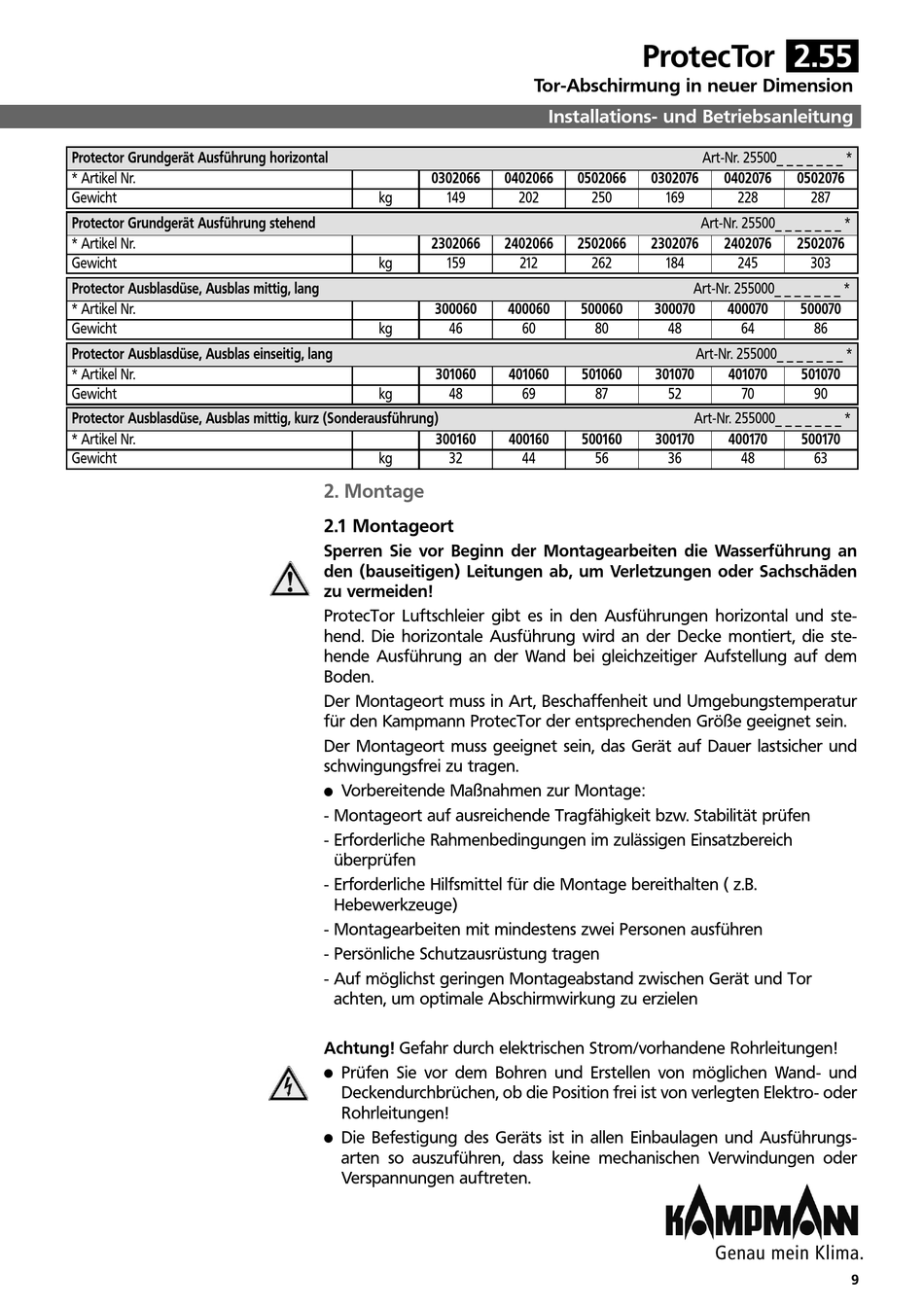

Protector Grundgerät Ausführung horizontal
* Artikel Nr.
Gewicht
Protector Grundgerät Ausführung stehend
* Artikel Nr.
Gewicht
Protector Ausblasdüse, Ausblas mittig, lang
* Artikel Nr.
Gewicht
Protector Ausblasdüse, Ausblas einseitig, lang
* Artikel Nr.
Gewicht
Protector Ausblasdüse, Ausblas mittig, kurz (Sonderausführung)
* Artikel Nr.
Gewicht
0302066
kg
149
2302066
kg
159
300060
kg
46
301060
kg
48
300160
kg
32
2. Montage
2.1 Montageort
Sperren Sie vor Beginn der Montagearbeiten die Wasserführung an
den (bauseitigen) Leitungen ab, um Verletzungen oder Sachschäden
zu vermeiden!
ProtecTor Luftschleier gibt es in den Ausführungen horizontal und ste-
hend. Die horizontale Ausführung wird an der Decke montiert, die ste-
hende Ausführung an der Wand bei gleichzeitiger Aufstellung auf dem
Boden.
Der Montageort muss in Art, Beschaffenheit und Umgebungstemperatur
für den Kampmann ProtecTor der entsprechenden Größe geeignet sein.
Der Montageort muss geeignet sein, das Gerät auf Dauer lastsicher und
schwingungsfrei zu tragen.
Vorbereitende Maßnahmen zur Montage:
l
- Montageort auf ausreichende Tragfähigkeit bzw. Stabilität prüfen
- Erforderliche Rahmenbedingungen im zulässigen Einsatzbereich
überprüfen
- Erforderliche Hilfsmittel für die Montage bereithalten ( z.B.
Hebewerkzeuge)
- Montagearbeiten mit mindestens zwei Personen ausführen
- Persönliche Schutzausrüstung tragen
- Auf möglichst geringen Montageabstand zwischen Gerät und Tor
achten, um optimale Abschirmwirkung zu erzielen
Achtung! Gefahr durch elektrischen Strom/vorhandene Rohrleitungen!
Prüfen Sie vor dem Bohren und Erstellen von möglichen Wand- und
l
Deckendurchbrüchen, ob die Position frei ist von verlegten Elektro- oder
Rohrleitungen!
Die Befestigung des Geräts ist in allen Einbaulagen und Ausführungs-
l
arten so auszuführen, dass keine mechanischen Verwindungen oder
Verspannungen auftreten.
ProtecTor
Tor-Abschirmung in neuer Dimension
Installations- und Betriebsanleitung
0402066
0502066
0302076
202
250
169
2402066
2502066
2302076
212
262
184
400060
500060
300070
60
80
48
401060
501060
301070
69
87
52
400160
500160
300170
44
56
36
2.55
Art-Nr. 25500_ _ _ _ _ _ _ *
0402076
0502076
228
287
Art-Nr. 25500_ _ _ _ _ _ _ *
2402076
2502076
245
303
Art-Nr. 255000_ _ _ _ _ _ _ *
400070
500070
64
86
Art-Nr. 255000_ _ _ _ _ _ _ *
401070
501070
70
90
Art-Nr. 255000_ _ _ _ _ _ _ *
400170
500170
48
63
9
