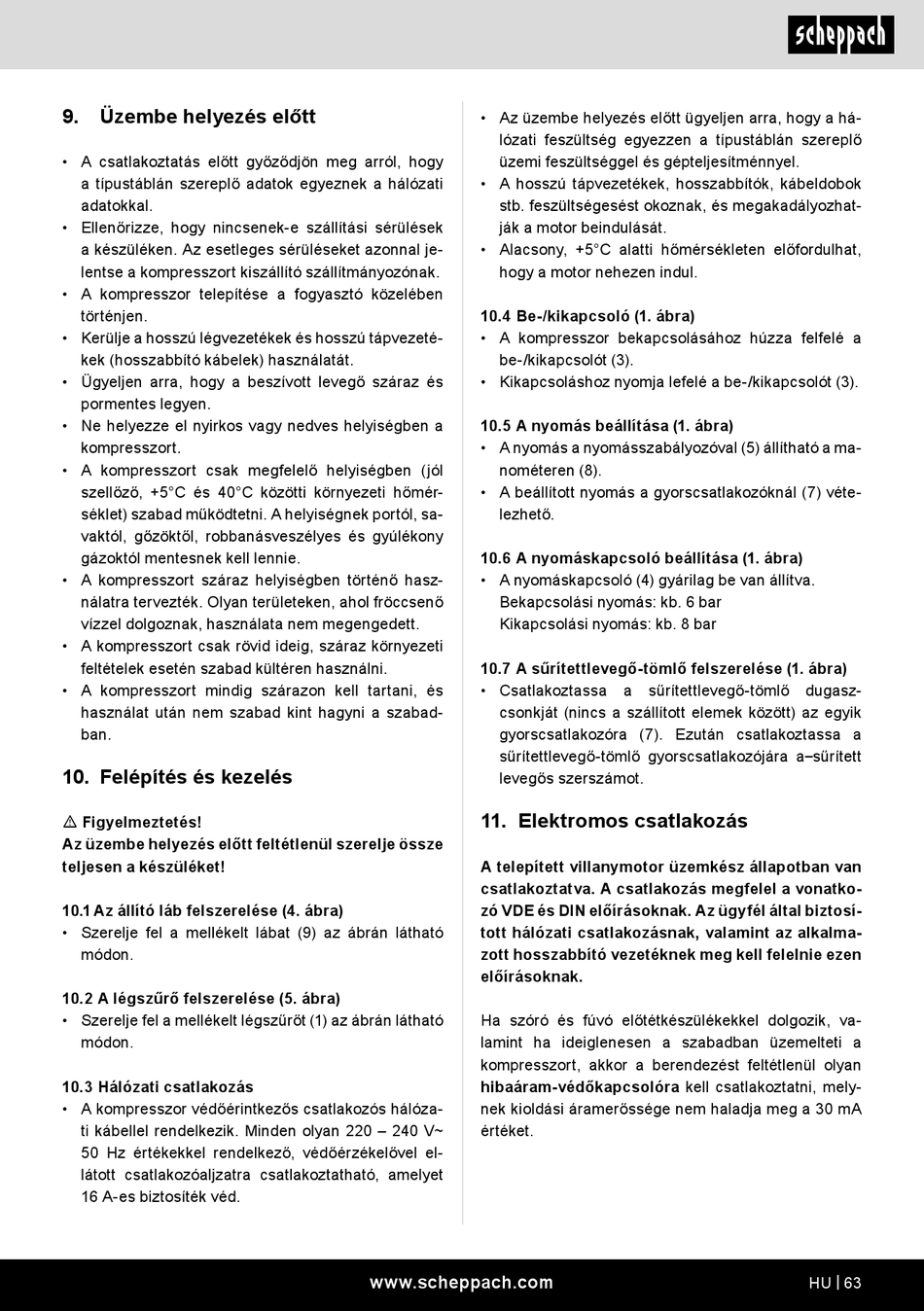

9.
Üzembe helyezés előtt
• A csatlakoztatás előtt győződjön meg arról, hogy
a típustáblán szereplő adatok egyeznek a hálózati
adatokkal.
• Ellenőrizze, hogy nincsenek-e szállítási sérülések
a készüléken. Az esetleges sérüléseket azonnal je-
lentse a kompresszort kiszállító szállítmányozónak.
• A kompresszor telepítése a fogyasztó közelében
történjen.
• Kerülje a hosszú légvezetékek és hosszú tápvezeté-
kek (hosszabbító kábelek) használatát.
• Ügyeljen arra, hogy a beszívott levegő száraz és
pormentes legyen.
• Ne helyezze el nyirkos vagy nedves helyiségben a
kompresszort.
• A kompresszort csak megfelelő helyiségben (jól
szellőző, +5°C és 40°C közötti környezeti hőmér-
séklet) szabad működtetni. A helyiségnek portól, sa-
vaktól, gőzöktől, robbanásveszélyes és gyúlékony
gázoktól mentesnek kell lennie.
• A kompresszort száraz helyiségben történő hasz-
nálatra tervezték. Olyan területeken, ahol fröccsenő
vízzel dolgoznak, használata nem megengedett.
• A kompresszort csak rövid ideig, száraz környezeti
feltételek esetén szabad kültéren használni.
• A kompresszort mindig szárazon kell tartani, és
használat után nem szabad kint hagyni a szabad-
ban.
10. Felépítés és kezelés
m Figyelmeztetés!
Az üzembe helyezés előtt feltétlenül szerelje össze
teljesen a készüléket!
10.1 Az állító láb felszerelése (4. ábra)
• Szerelje fel a mellékelt lábat (9) az ábrán látható
módon.
10.2 A légszűrő felszerelése (5. ábra)
• Szerelje fel a mellékelt légszűrőt (1) az ábrán látható
módon.
10.3 Hálózati csatlakozás
• A kompresszor védőérintkezős csatlakozós hálóza-
ti kábellel rendelkezik. Minden olyan 220 – 240 V~
50 Hz értékekkel rendelkező, védőérzékelővel el-
látott csatlakozóaljzatra csatlakoztatható, amelyet
16 A-es biztosíték véd.
• Az üzembe helyezés előtt ügyeljen arra, hogy a há-
lózati feszültség egyezzen a típustáblán szereplő
üzemi feszültséggel és gépteljesítménnyel.
• A hosszú tápvezetékek, hosszabbítók, kábeldobok
stb. feszültségesést okoznak, és megakadályozhat-
ják a motor beindulását.
• Alacsony, +5°C alatti hőmérsékleten előfordulhat,
hogy a motor nehezen indul.
10.4 Be-/kikapcsoló (1. ábra)
• A kompresszor bekapcsolásához húzza felfelé a
be-/kikapcsolót (3).
• Kikapcsoláshoz nyomja lefelé a be-/kikapcsolót (3).
10.5 A nyomás beállítása (1. ábra)
• A nyomás a nyomásszabályozóval (5) állítható a ma-
nométeren (8).
• A beállított nyomás a gyorscsatlakozóknál (7) véte-
lezhető.
10.6 A nyomáskapcsoló beállítása (1. ábra)
• A nyomáskapcsoló (4) gyárilag be van állítva.
Bekapcsolási nyomás: kb. 6 bar
Kikapcsolási nyomás: kb. 8 bar
10.7 A sűrítettlevegő-tömlő felszerelése (1. ábra)
• Csatlakoztassa
csonkját (nincs a szállított elemek között) az egyik
gyorscsatlakozóra (7). Ezután csatlakoztassa a
sűrítettlevegő-tömlő gyorscsatlakozójára a sűrített
levegős szerszámot.
11. Elektromos csatlakozás
A telepített villanymotor üzemkész állapotban van
csatlakoztatva. A csatlakozás megfelel a vonatko-
zó VDE és DIN előírásoknak. Az ügyfél által biztosí-
tott hálózati csatlakozásnak, valamint az alkalma-
zott hosszabbító vezetéknek meg kell felelnie ezen
előírásoknak.
Ha szóró és fúvó előtétkészülékekkel dolgozik, va-
lamint ha ideiglenesen a szabadban üzemelteti a
kompresszort, akkor a berendezést feltétlenül olyan
hibaáram-védőkapcsolóra kell csatlakoztatni, mely-
nek kioldási áramerőssége nem haladja meg a 30 mA
értéket.
www.scheppach.com
a
sűrítettlevegő-tömlő
dugasz-
HU | 63
