Antenne plattiert frontbündig, PTFE, 80 mm (3 in), mit Flansch
R

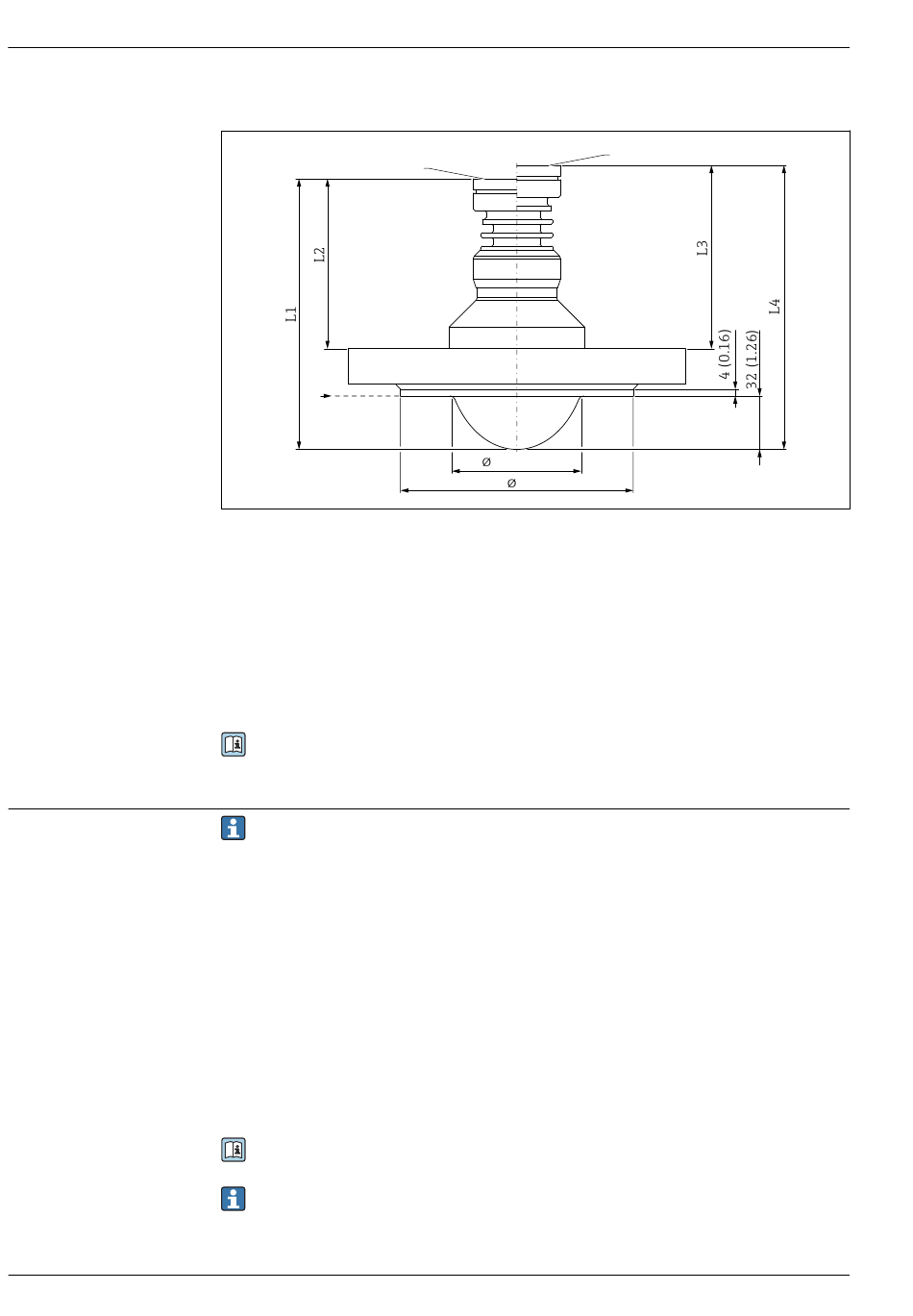

 70 Abmessungen Antenne plattiert frontbündig, PTFE, 80 mm (3 in), mit Flansch. Maßeinheit mm (in)
A Ausführung Prozesstemperatur ≤150 °C (302 °F)
B Ausführung Prozesstemperatur ≤200 °C (392 °F)
R Referenzpunkt der Messung
1 Unterkante Gehäuse
ØD Plattierung = Dichtfläche gemäß Flanschnorm ASME B16.5 / EN1092-1 / JIS B2220
L1 157 mm (6,18 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
L2 Maß variabel durch Flanschdicke (Norm-Flansch)
L3 Maß variabel durch Flanschdicke (Norm-Flansch)
L4 169 mm (6,65 in); Ausführung mit Zulassung Ex d oder XP +5 mm (+0,20 in)
Die Flanschabmessungen sind abhängig von der gewählten Norm und der Dichtfläche (Bestell-
optionen).
Von der Norm abweichende Maße werden angegeben.
Für das Gesamtgewicht müssen die jeweiligen Gewichte der einzelnen Komponenten addiert
werden.
Gehäuse
Gewicht inklusive Elektronik und Display.
Einkammergehäuse
• Kunststoff: 0,5 kg (1,10 lb)
• Aluminium: 1,2 kg (2,65 lb)
• 316L Hygiene: 1,2 kg (2,65 lb)
Zweikammergehäuse
Aluminium: 1,4 kg (3,09 lb)
Zweikammergehäuse L-Form
• Aluminium: 1,7 kg (3,75 lb)
• Edelstahl: 4,5 kg (9,9 lb)
Antenne und Prozessanschlussadapter
Das Flanschgewicht (316/316L) ist abhängig von der gewählten Norm und der Dichtfläche.
Details -> TI00426F oder in der jeweiligen Norm
Für die Antennengewichte wird jeweils die schwerste Ausführung angegeben
DN65 Hornantenne
2,80 kg (6,17 lb) + Flanschgewicht
