Micropilot FMR62B HART
Einbauhinweise
Endress+Hauser
Radiale Ausrichtung der Antenne
Eine radiale Ausrichtung der Antenne ist aufgrund der Abstrahlcharakteristik nicht erforderlich.
Horn Antenne 65 mm (2,56 in)
Montageöffnung
Durchmesser der Montageöffnung muss größer sein als der Aussendurchmesser des Antennehorns
von 65 mm (2,56 in)
Bei Montageöffnung 42 ... 66 mm (1,65 ... 2,60 in) muss das Antennenhorn zunächst demon-
tiert werden (z.B. Prozessanschluss NPS2", DN50, 50A)
Die Montage erfolgt, indem das Horn von innen durch die Montageöffnung im Behälter geführt
und wieder am Prozessanschluss montiert wird. Das maximal erlaubte Drehmoment beträgt
3 Nm.

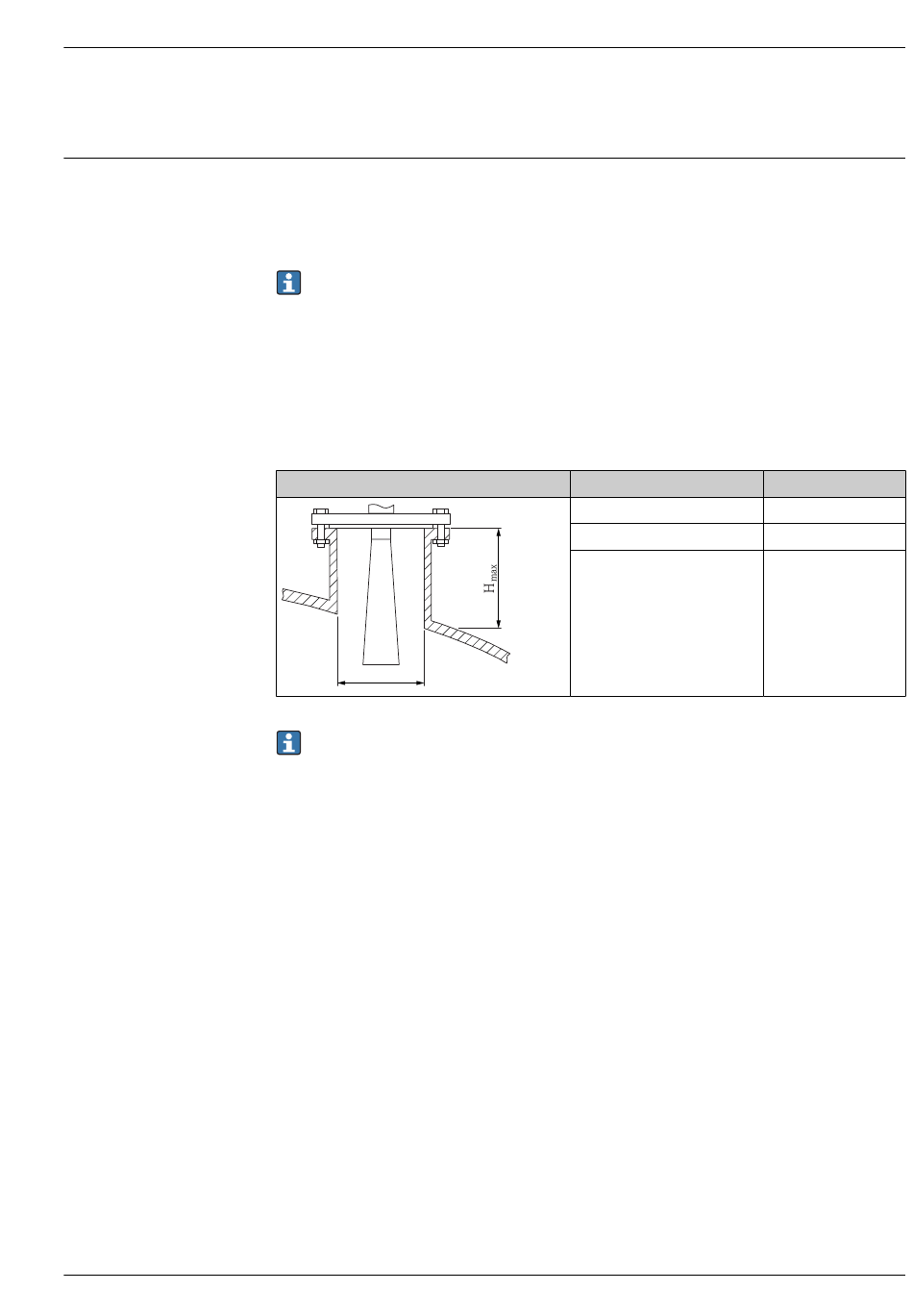

Hinweise zum Montagestutzen
Die maximale Stutzenlänge H
Maximale Stutzenlänge H
max
øD
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support des Her-
stellers kontaktieren
Drip-off-Antenne PTFE 50 mm (2 in)
Hinweise zum Montagestutzen
Die maximale Stutzenlänge H
hängt vom Stutzendurchmesser D ab.
max
in Abhängigkeit vom Stutzendurchmesser D
D
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
hängt vom Stutzendurchmesser D ab.
max
H
max
1 700 mm (67 in)
2 100 mm (83 in)
3 200 mm (126 in)
