Micropilot FMR62B HART
Verfügbare Gerätestecker
Endress+Hauser
Zweikammergehäuse L-Form; 4 ... 20 mA HART, Schaltausgang (optional)

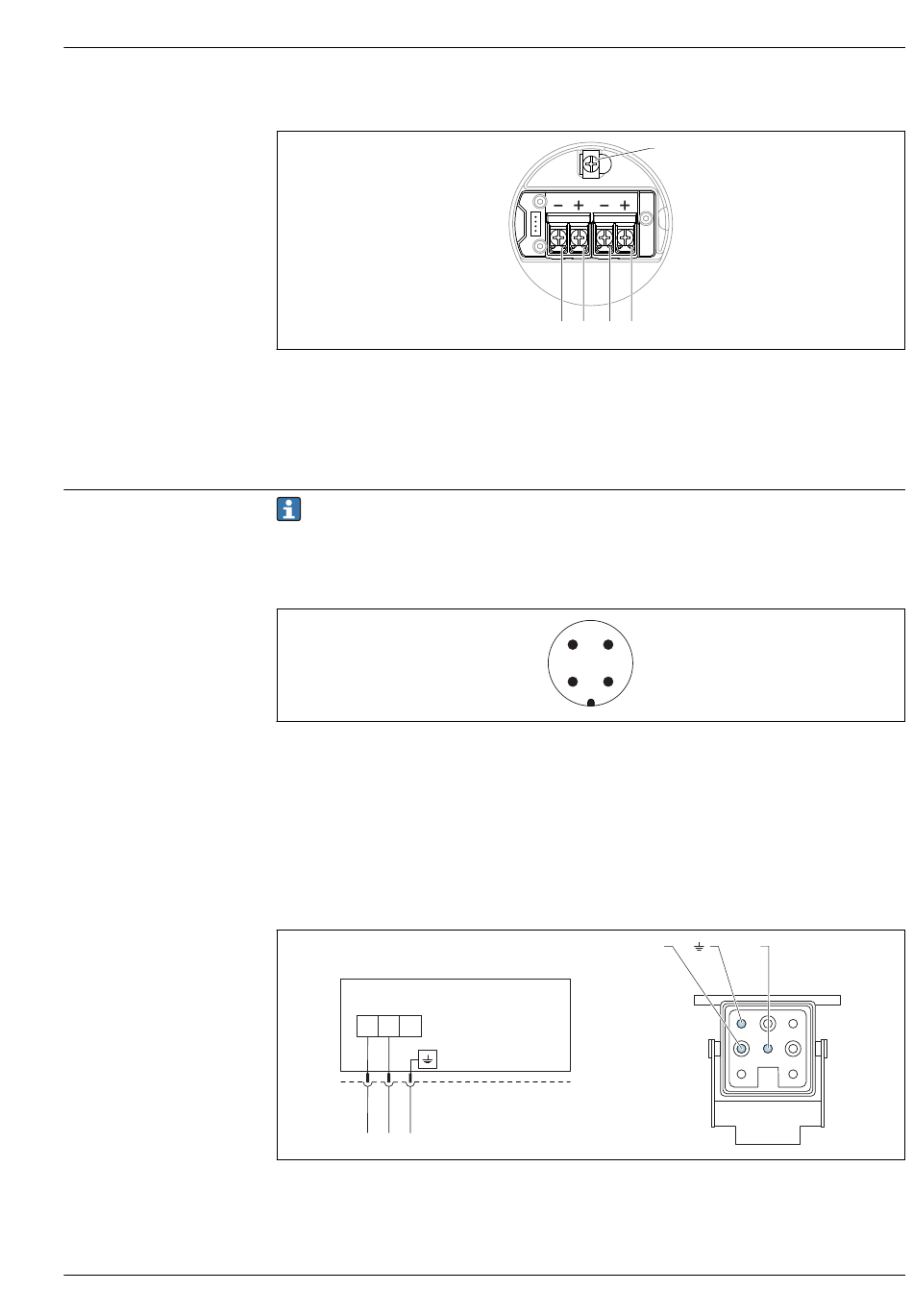

 10 Klemmenbelegung im Anschlussraum;4 ... 20 mA HART, Schaltausgang; Zweikammergehäuse L-Form
1 Plus-Klemme 4 ... 20 mA HART (Stromausgang 1)
2 Minus-Klemme 4 ... 20 mA HART (Stromausgang 1)
3 Plus-Klemme Schaltausgang (Open Collector)
4 Minus-Klemme Schaltausgang (Open Collector)
5 Interne Erdungsklemme
Bei Geräten mit Stecker muss das Gehäuse zum Anschluss nicht geöffnet werden.
Beiliegende Dichtungen verwenden, um das Eindringen von Feuchtigkeit in das Gerät zu ver-
hindern.
Geräte mit Stecker M12
 11 Sicht auf die Steckverbindung am Gerät
1 Signal +
2 Nicht belegt
3 Signal –
4 Erde
Für Geräte mit Stecker M12 sind verschiedene M12-Steckerbuchsen als Zubehör erhältlich.
Messgeräte mit Harting-Stecker Han7D
A
+ –
Han7D
+
–
A Elektrischer Anschluss für Geräte mit Harting-Stecker Han7D
B Sicht auf die Steckverbindung am Gerät
- Braun
 Grün-gelb
+ Blau
5
4 3 2 1
4 3
1 2
B –
A0054876
A0011175
+
8 7 6
1
2
5
3 4
A0041011
