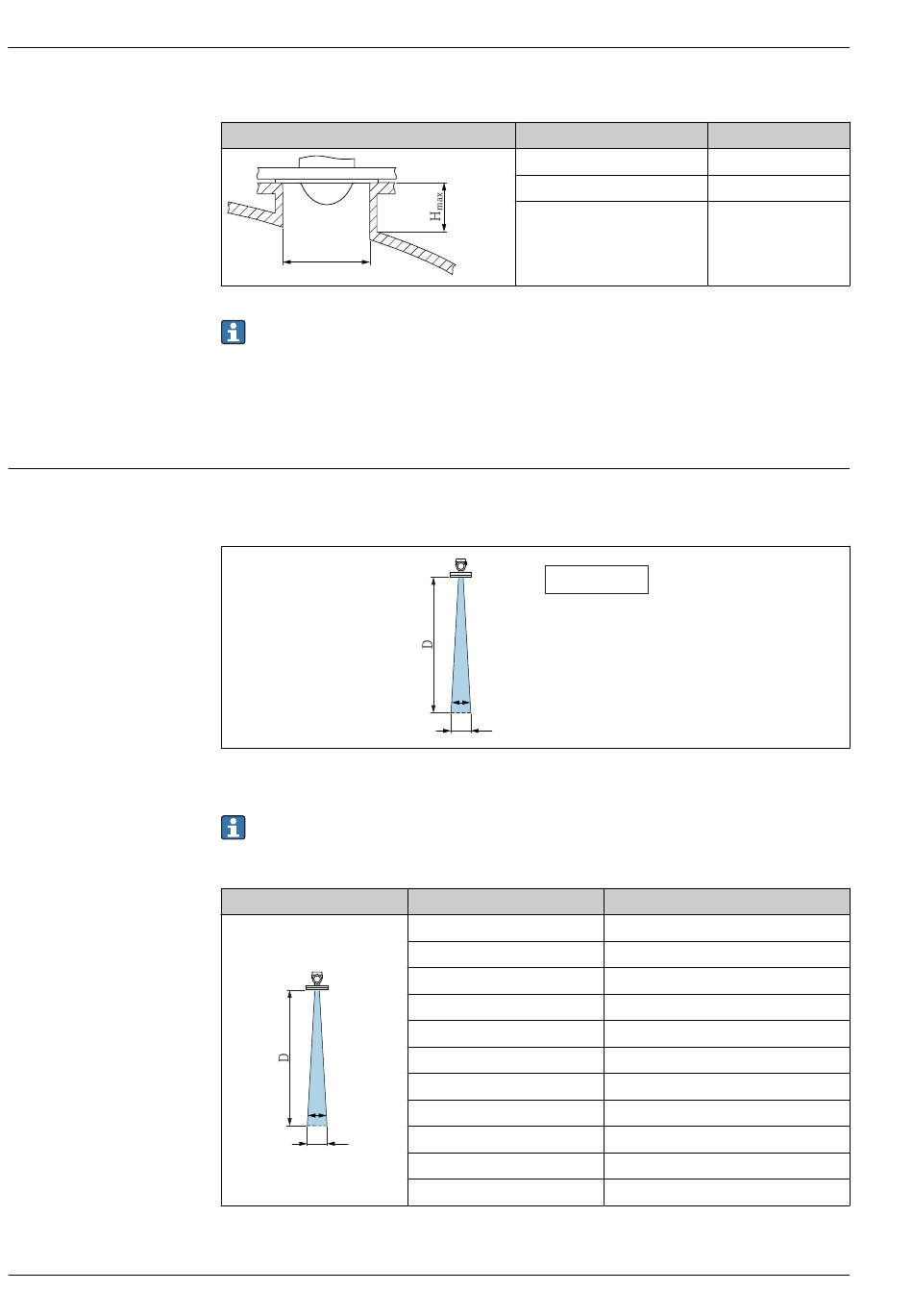

Endress+Hauser Micropilot FMR62B HART Technische Information Seite 32

Abstrahlwinkel
32
Maximale Stutzenlänge H
max
øD
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support des Her-
stellers kontaktieren
Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-Wellen den
halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des Strahlenke-
gels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden.
 18 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W
Der Kegeldurchmesser W ist Abhängig vom Abstrahlwinkel α und der Distanz D.
Horn Antenne 65 mm (2,56 in), α 4 °
W = D × 0,07
α
W
in Abhängigkeit vom Stutzendurchmesser D
D
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
W 2
=
α
W
D
5 m (16 ft)
10 m (33 ft)
15 m (49 ft)
20 m (66 ft)
25 m (82 ft)
30 m (98 ft)
35 m (115 ft)
40 m (131 ft)
45 m (148 ft)
50 m (164 ft)
80 m (262 ft)
Micropilot FMR62B HART
H
max
1 750 mm (70 in)
2 200 mm (88 in)
3 300 mm (132 in)
α
_
D tan
. .
2
W
0,35 m (1,15 ft)
0,70 m (2,30 ft)
1,05 m (3,45 ft)
1,40 m (4,59 ft)
1,75 m (5,74 ft)
2,10 m (6,89 ft)
2,45 m (8,04 ft)
2,80 m (9,19 ft)
3,15 m (10,33 ft)
3,50 m (11,48 ft)
5,60 m (18,37 ft)
Endress+Hauser
A0031824
