Gerätebeschreibung

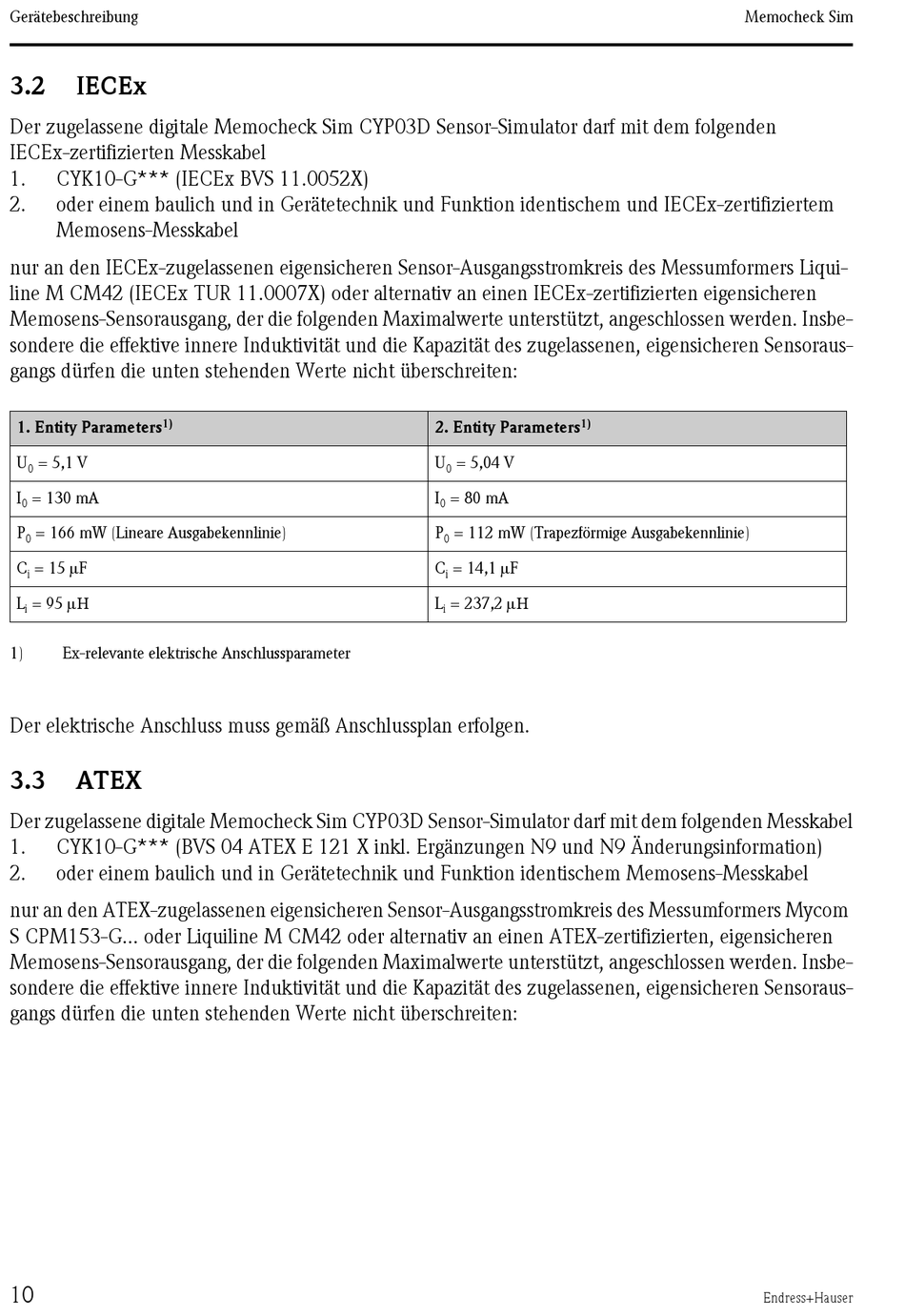

3.2 IECEx
Der zugelassene digitale Memocheck Sim CYP03D Sensor-Simulator darf mit dem folgenden
IECEx-zertifizierten Messkabel
1. CYK10-G*** (IECEx BVS 11.0052X)
2. oder einem baulich und in Gerätetechnik und Funktion identischem und IECEx-zertifiziertem
Memosens-Messkabel
nur an den IECEx-zugelassenen eigensicheren Sensor-Ausgangsstromkreis des Messumformers Liqui-
line M CM42 (IECEx TUR 11.0007X) oder alternativ an einen IECEx-zertifizierten eigensicheren
Memosens-Sensorausgang, der die folgenden Maximalwerte unterstützt, angeschlossen werden. Insbe-
sondere die effektive innere Induktivität und die Kapazität des zugelassenen, eigensicheren Sensoraus-
gangs dürfen die unten stehenden Werte nicht überschreiten:
1)
1. Entity Parameters
U = 5,1 V
0
I = 130 mA
0
P = 166 mW (Lineare Ausgabekennlinie)
0
= 15 F
C
i
= 95 
L
i
1) Ex-relevante elektrische Anschlussparameter
Der elektrische Anschluss muss gemäß Anschlussplan erfolgen.
3.3 ATEX
Der zugelassene digitale Memocheck Sim CYP03D Sensor-Simulator darf mit dem folgenden Messkabel
1. CYK10-G*** (BVS 04 ATEX E 121 X inkl. Ergänzungen N9 und N9 Änderungsinformation)
2. oder einem baulich und in Gerätetechnik und Funktion identischem Memosens-Messkabel
nur an den ATEX-zugelassenen eigensicheren Sensor-Ausgangsstromkreis des Messumformers Mycom
S CPM153-G... oder Liquiline M CM42 oder alternativ an einen ATEX-zertifizierten, eigensicheren
Memosens-Sensorausgang, der die folgenden Maximalwerte unterstützt, angeschlossen werden. Insbe-
sondere die effektive innere Induktivität und die Kapazität des zugelassenen, eigensicheren Sensoraus-
gangs dürfen die unten stehenden Werte nicht überschreiten:
10
1)
2. Entity Parameters
U = 5,04 V
0
I = 80 mA
0
P = 112 mW (Trapezförmige Ausgabekennlinie)
0
= 14,1 F
C
i
= 237,2 
L
i
