Inbetriebnahme
13.2 Installations- und Funktionskontrolle
Vor Inbetriebnahme der Messstelle prüfen, ob die Montage- und Anschlusskontrolle durchge-
führt wurde.
Montagekontrolle
A
Anschlusskontrolle
A
13.3 Verbindungsaufbau via FieldCare und DeviceCare

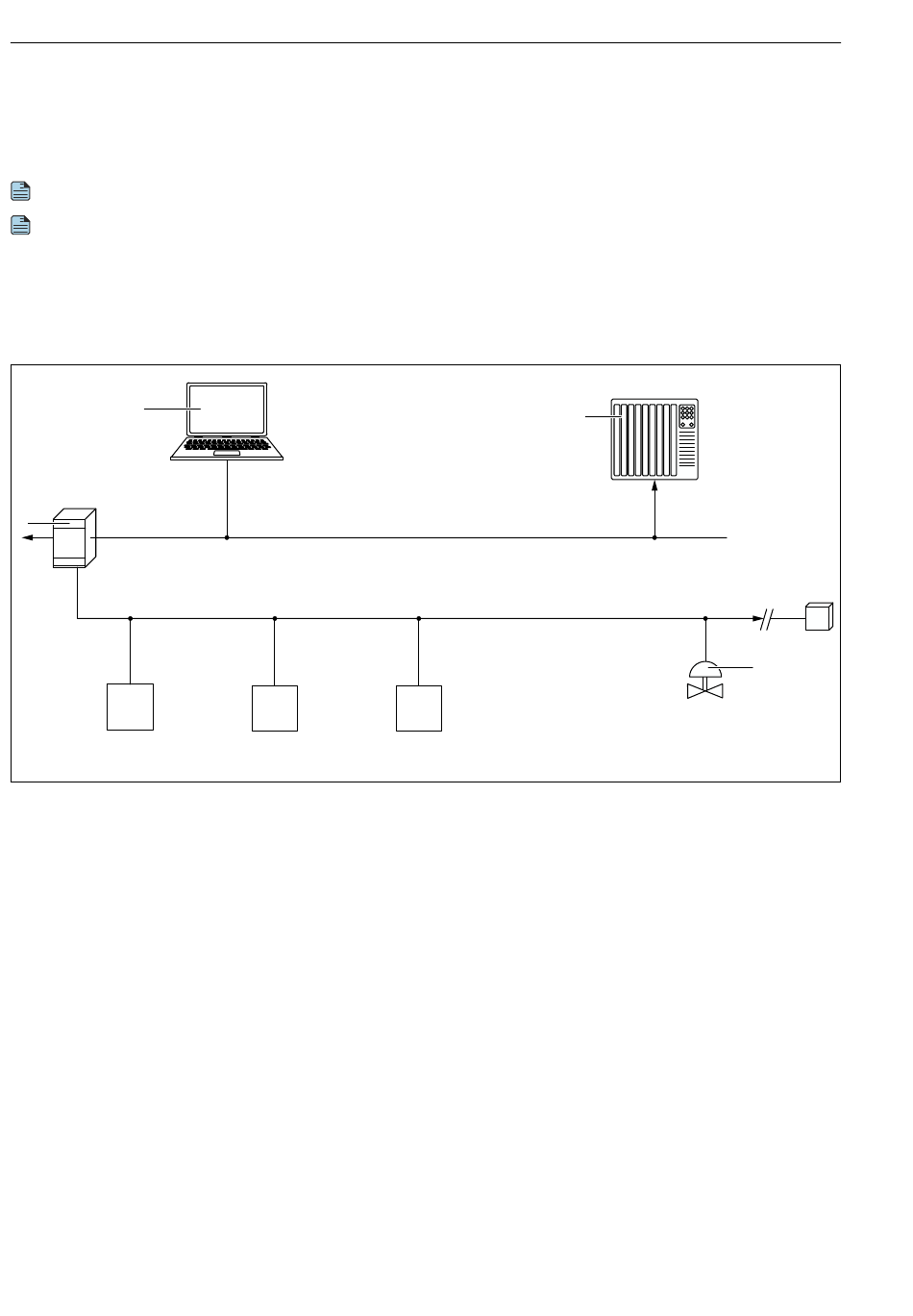

13.3.1 Via PROFIBUS PA-Protokoll
2
1
PROFIBUS PA
4
1 Segmentkoppler
2 Computer mit PROFIusb und Bedientool (z.B. DeviceCare/FieldCare )
3 SPS (Speicherprogrammierbare Steuerung)
4 Messumformer
5 Weitere Funktionen (Ventile etc.)
32
PROFIBUS DP
4 4
Micropilot FMR67B PROFIBUS PA
3
Endress+Hauser
T
5
A0050944
