Montage
10.3.5 Antenne frontbündig 80 mm (3 in) mit Ausrichtvorrichtung
Für die Antenne frontbündig 80 mm (3 in) sind UNI-Flansche mit integrierter Ausrichtvor-
richtung erhältlich. Mit Hilfe der Ausrichtvorrichtung kann eine Neigung der Antennenachse
von bis zu 15 ° in alle Richtungen eingestellt werden. Die Ausrichtvorrichtung dient dazu, das
Messsignal optimal auf das Schüttgut auszurichten.

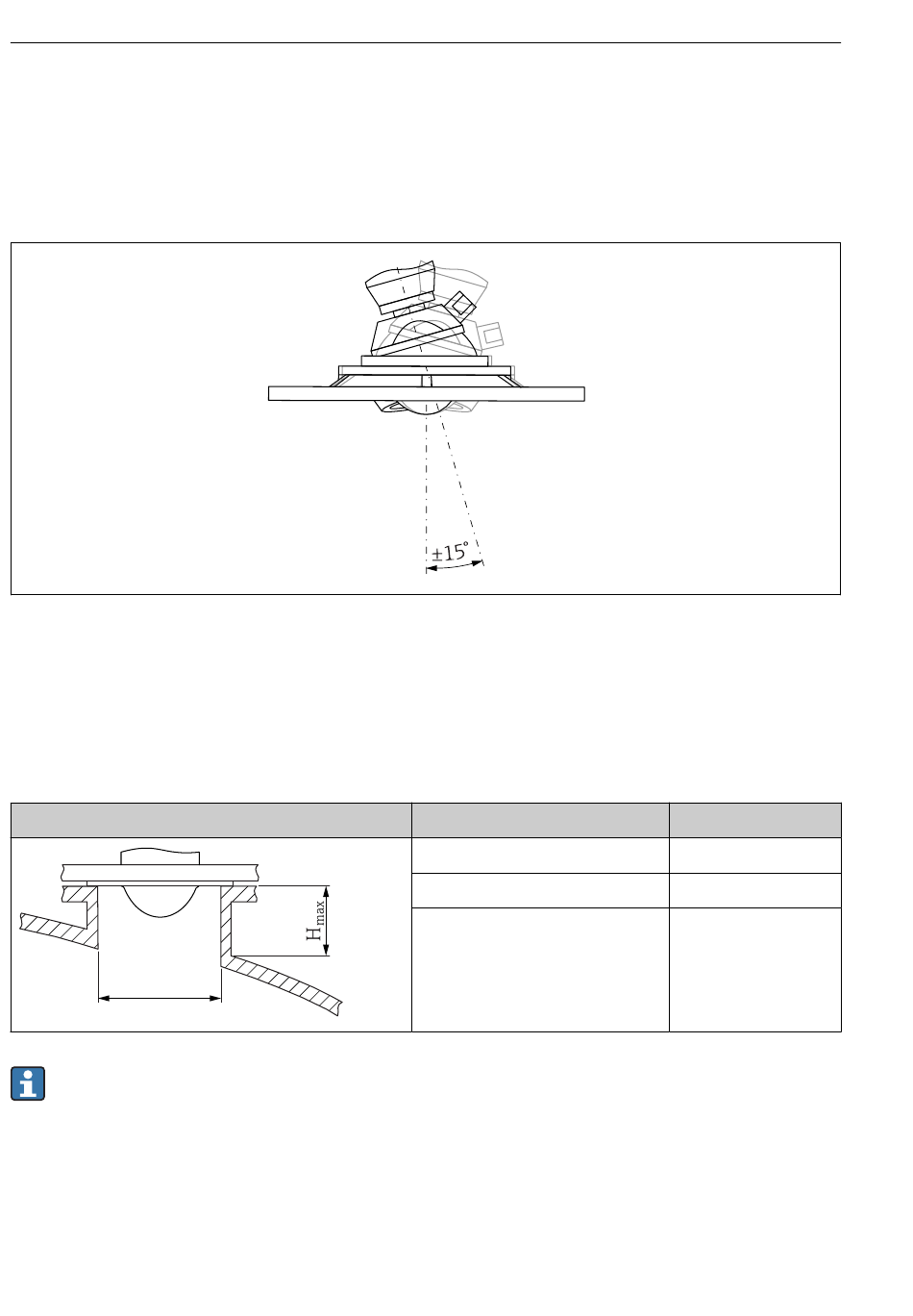

 2 Antenne frontbündig mit Ausrichtvorrichtung
Hinweise zum Montagestutzen
Die maximale Stutzenlänge H
Maximale Stutzenlänge H
øD
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support des
Herstellers kontaktieren
14
hängt vom Stutzendurchmesser D ab.
max
in Abhängigkeit vom Stutzendurchmesser D
max
D
min. 80 ... 100 mm (3 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
Micropilot FMR67B PROFIBUS PA
H
max
1 450 mm (57 in)
1 800 mm (71 in)
2 700 mm (106 in)
