Micropilot FMR67B PROFIBUS PA

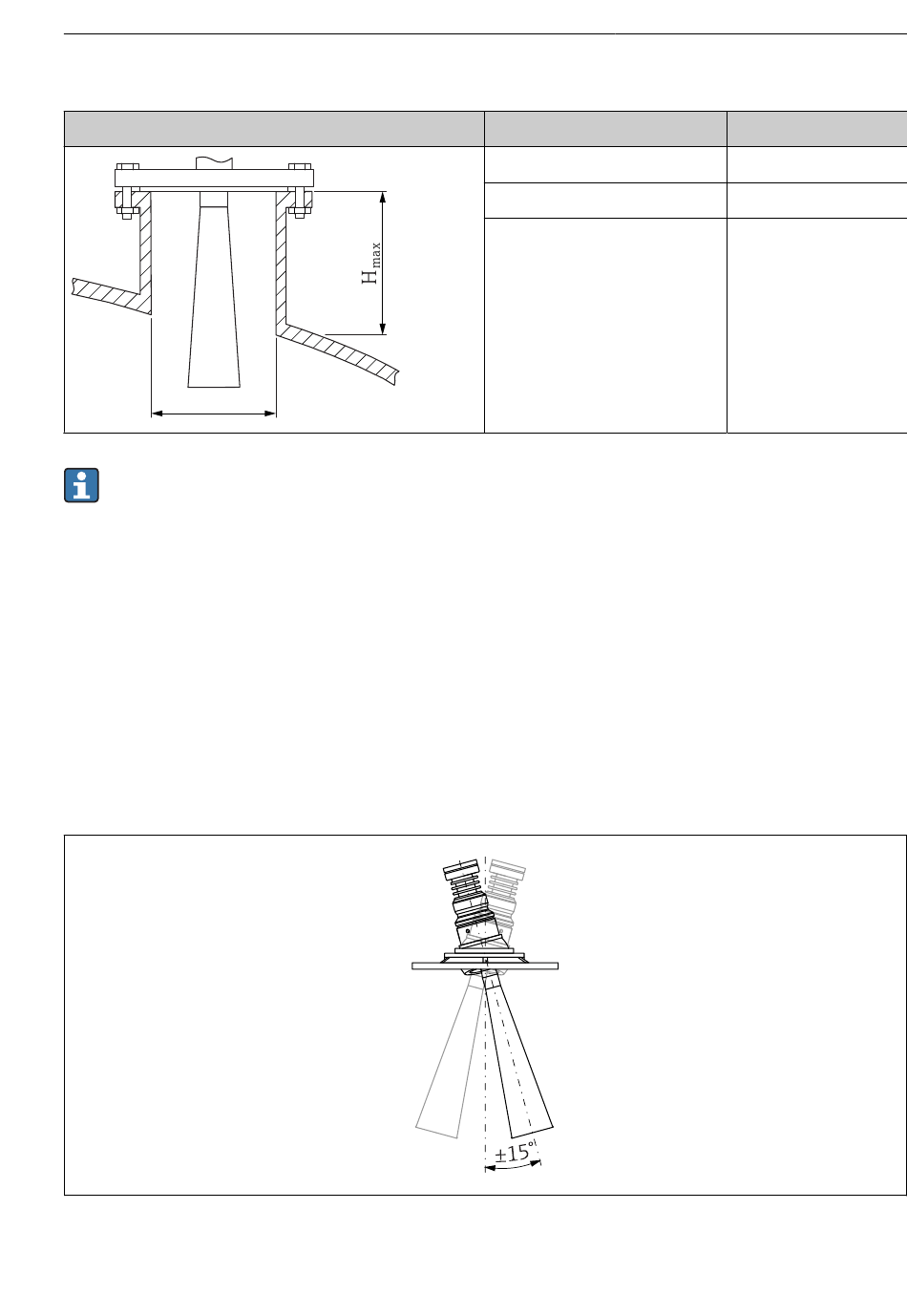

Maximale Stutzenlänge H
øD
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support des
Herstellers kontaktieren
10.3.2 Horn Antenne 65 mm (2,56 in) mit Ausrichtvorrichtung
Für die Horn Antenne 65 mm (2,56 in) sind UNI-Flansche mit integrierter Ausrichtvorrich-
tung erhältlich. Mit Hilfe der Ausrichtvorrichtung kann eine Neigung der Antennenachse von
bis zu 15 ° in alle Richtungen eingestellt werden. Die Ausrichtvorrichtung dient dazu, das
Messsignal optimal auf das Schüttgut auszurichten.
 1 Horn Antenne mit Ausrichtvorrichtung
Endress+Hauser
in Abhängigkeit vom Stutzendurchmesser D
max
D
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
Montage
H
max
1 700 mm (67 in)
2 100 mm (83 in)
3 200 mm (126 in)
A0048891
