Endress+Hauser Micropilot FMR67B Kurzanleitung Seite 24

Elektrischer Anschluss
Zweikammergehäuse L-Form

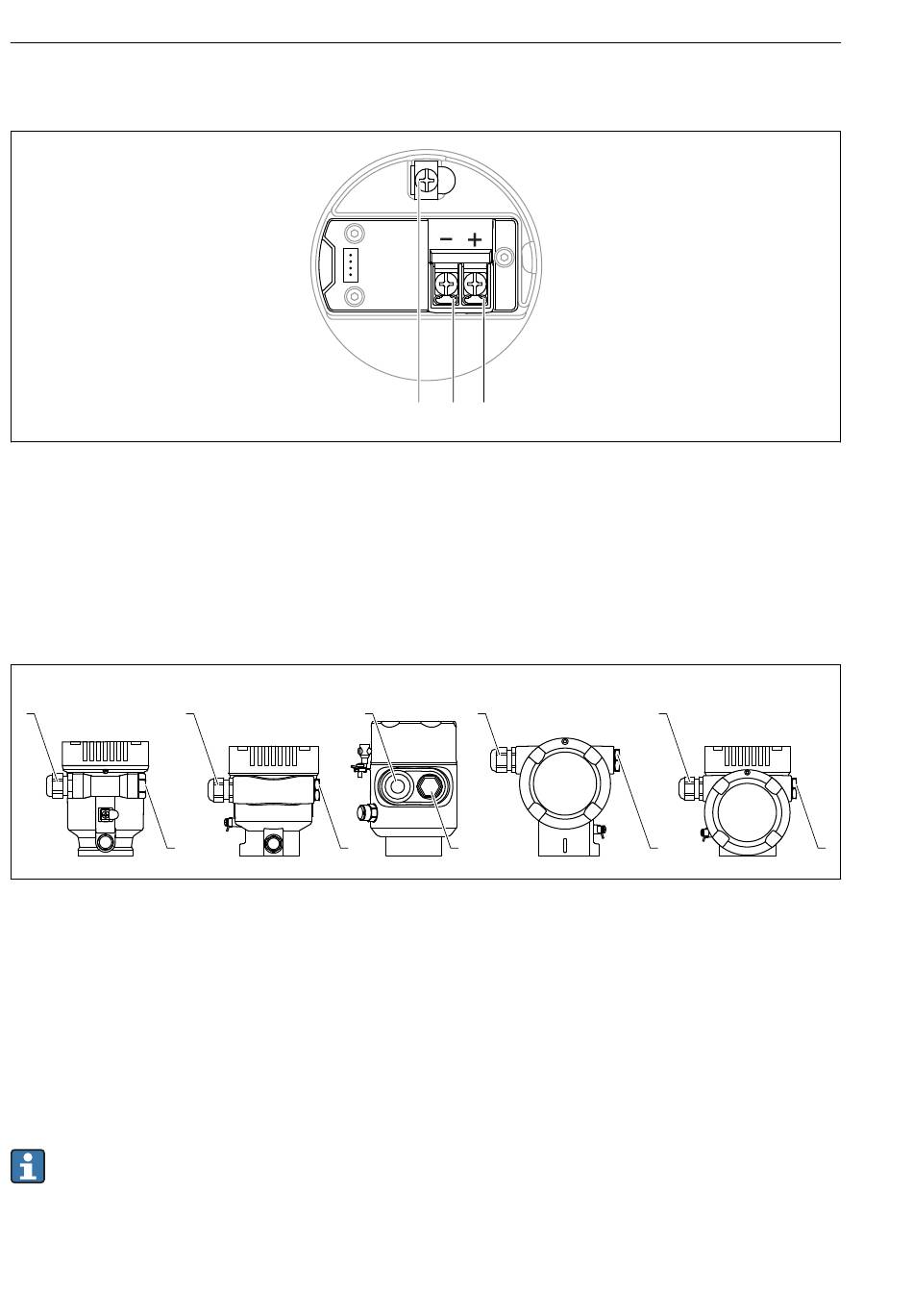

 8 Anschlussklemmen und Erdungsklemme im Anschlussraum
1 Plus-Klemme
2 Minus-Klemme
3 interne Erdungsklemme
11.2.6 Kabeleinführungen
A
1 1
2
A Einkammergehäuse, Kunststoff
B Einkammergehäuse, Alu, beschichtet
C Einkammergehäuse, 316L, Hygiene
D Zweikammergehäuse, Alu, beschichtet
E Zweikammergehäuse L-Form, Alu, beschichtet
1 Kabeleinführung
2 Blindstopfen
Die Art und Anzahl der Kabeleinführungen hängt von der bestellten Gerätevariante ab.
Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den
Anschlussraum eindringen kann.
Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden.
24
3
B C
1
2
Micropilot FMR67B PROFIBUS PA
2 1
D
1
2
A0045842
E
1
2
A0046584
