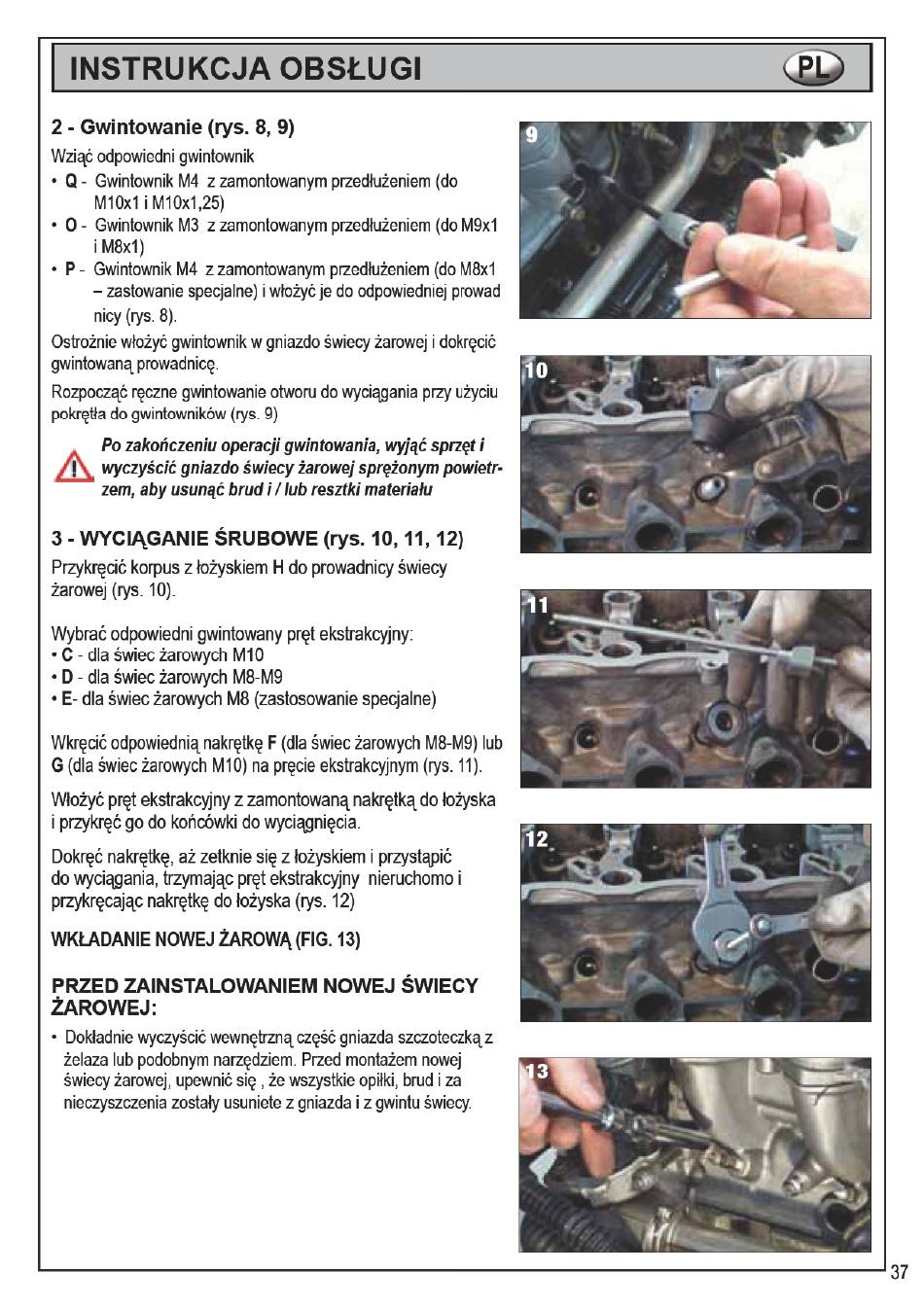

INSTRUKCJA
2 - Gwintowanie (rys. 8, 9)
Wziqéodpowiedni g wintownik
• Q- GwintownikM4 z zamontowanym przedluieniem(do
MIOx1i MIOx1 ,25)
• O- Gwintownik M3 z zamontowanym przedluieniem (do M9x1
i M8x1)
• P - Gwintownik M4 z zamontowanym przedluieniem (do M8x1
—zastowanie specjalne) i wtoiyé je do odpowiedniej prowad
nicy (rys. 8).
Ostroiniewloiyé gwintownikw gniazdoSwiecyiarowej i dokrecié
gwintowanq prowadnice.
Rozpoczqé recznegwintowanie otworudo wyciqganiaprzy uiyciu
pokrettado gwintowniköw(rys.9)
Po zakoiczeniu operacji gwintowania, wyjqé sprzet i
wyczyScié gniazdo Swiecy iarowej spreionym powietr-
zem, aby usunqé brud i / lub resztki materialu
3 - WYCIAGANIESRUBOWE(rys. 10, 11, 12)
Przykrecié korpusz biyskiem H do prowadnicy Swiecy
iarowej (rys. 10).
Wybraéodpowiedni g wintowanypret ekstrakcyjny:
• C - dla Swieciarowych MIO
• D - dla éwieciarowych M8-M9
• E- dla éwieciarowych M8 (zastosowanie specjalne)
Wkrecié odpowiedniq nakretkeF (dlaSwiec iarowychM8-M9) l ub
G (dlaéwieciarowychMIO)na precieekstrakcyjnym (rys.11).
Wtoiyé pret ekstrakcyjny z zamontowanq nakretkqdo biyska
i przykreégo do kohcåwki d o wyciqgniecia.
Dokreénakretke,ai zetkniesie z loiyskiem i przystqpié
do wyciqgania, t rzymajqcpretekstrakcyjnynieruchomoi
przykrecajqc nakretkedo toiyska (rys. 12)
WKLADANI E NOWEJ Z AROWA (FIG.13)
PRZED ZAINSTALOWANIEM
ZAROWEJ:
• Dokladniewyczyécié wewnetrznqcz$é gniazdaszczoteczkqz
ielaza lub podobnymnarzedziem.Przedmontaiemnowej
Swiecyiarowej, upewniésie , ie wszystkieopilki,brudi za
nieczyszczeniazostaly usuniete z gniazda i z gwintu Swiecy.
OBSLUGI
NOWEJ SWIECY
tio
37
