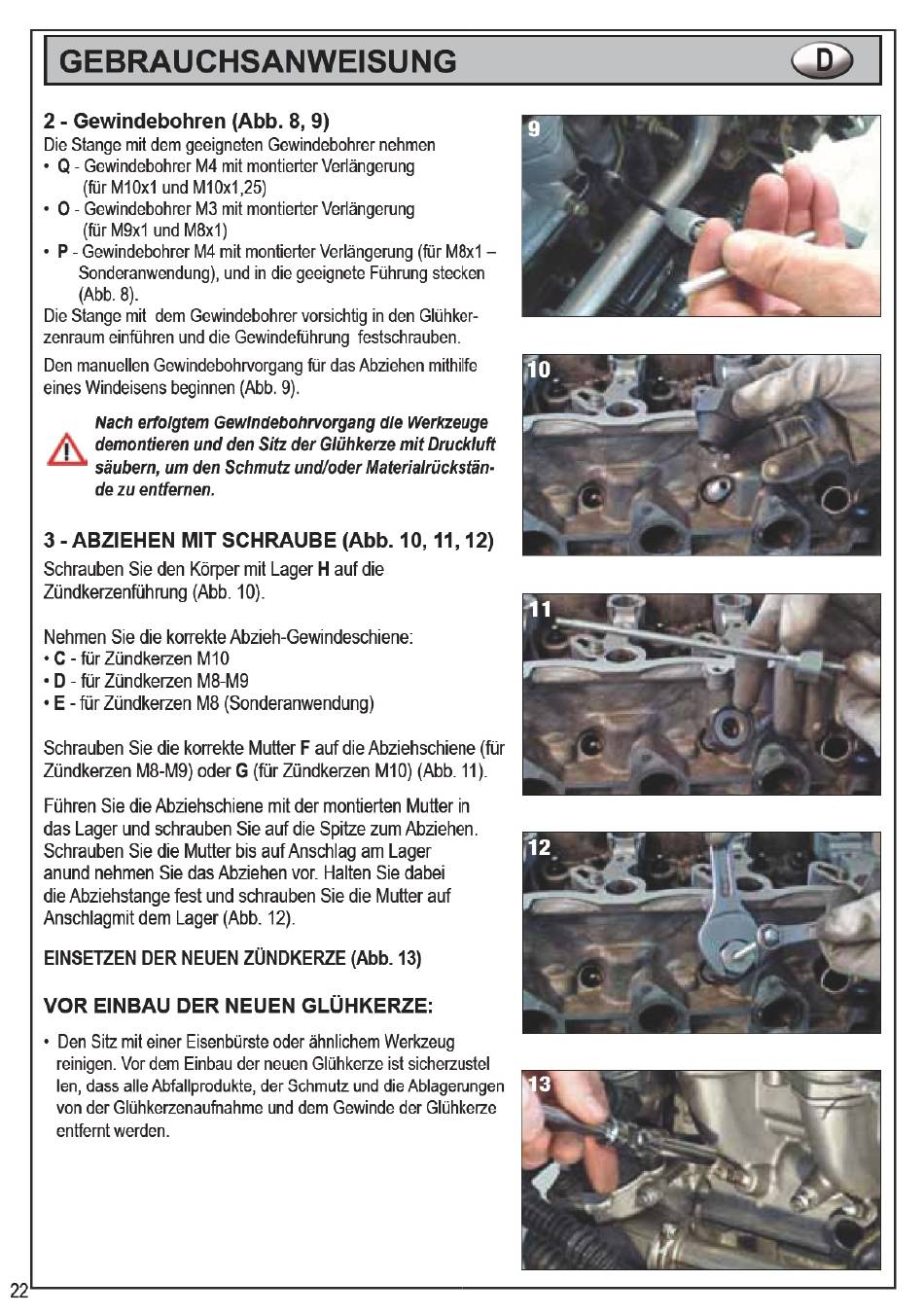

GEBRAUCHSANWEISUNG
2 - Gewindebohren
Die Stange mit dem geeigneten Gewindebohrer nehmen
• Q - Gewindebohrer M 4 mit montierterVerlängerung
(für MIOx1 und MIOx1,25)
• O - Gewindebohrer M 3 mit montierterVerlängerung
(für M9x1 und M8x1)
• P - Gewindebohrer M4 mit montierter Verlängerung(für M8x1-
Sonderanwendung), und in die geeignete Führung stecken
(Abb.8).
Die Stange mit dem Gewindebohrervorsichtig in den Glühker-
zenraum einführen und die Gewindeführung festschrauben.
Den manuellen Gewindebohrvorgangfür dasAbziehen mithilfe
einesWindeisensbeginnen(Abb. 9).
Nach erfolgtem Gewindebohrvorgangdie Werkzeuge
demontieren
säubern, um den Schmutz und/oder Materialrückstän-
de zu entfernen.
3 - ABZIEHEN MIT SCHRAUBE
Schrauben Sie den Körper mit Lager H auf die
Zündkerzenführung(Abb. 10).
Nehmen Sie die korrekte Abzieh-Gewindeschiene:
• C - für Zündkerzen MIO
• D - für Zündkerzen
• E - für Zündkerzen M8 (Sonderanwendung)
Schrauben Sie die korrekte Mutter F auf die Abziehschiene(für
Zündkerzen M8-M9)oder G (für Zündkerzen MIO) (Abb. 11).
Führen Sie die Abziehschiene
das Lager und schrauben Sie auf die Spitze zum Abziehen.
Schrauben Sie die Mutter bis auf Anschlag am Lager
anund nehmen Sie das Abziehen
die Abziehstangefest und schrauben Sie die Mutter auf
Anschlagmit dem Lager (Abb. 12).
EINSETZE N DERNEUEN ZÜNDKERZE (Abb.13)
VOR EINBAU DER NEUEN GLÜHKERZE:
• Den Sitz mit einer Eisenbürste Oderähnlichem Werkzeug
reinigen. Vor dem Einbau der neuen Glühkerze ist sicherzustel
len, dass alle Abfallprodukte, der Schmutz und die Ablagerungen
von der Glühkerzenaufnahme
entfemt werden.
22
(Abb. 8, 9)
und den Sitz der Glühkerze
(Abb. 10, 11, 12)
M8-M9
mit der montienen
vor. Halten Sie dabei
und dem Gewinde
tio
mit Druckluft
Mutter in
der Glühkerze
