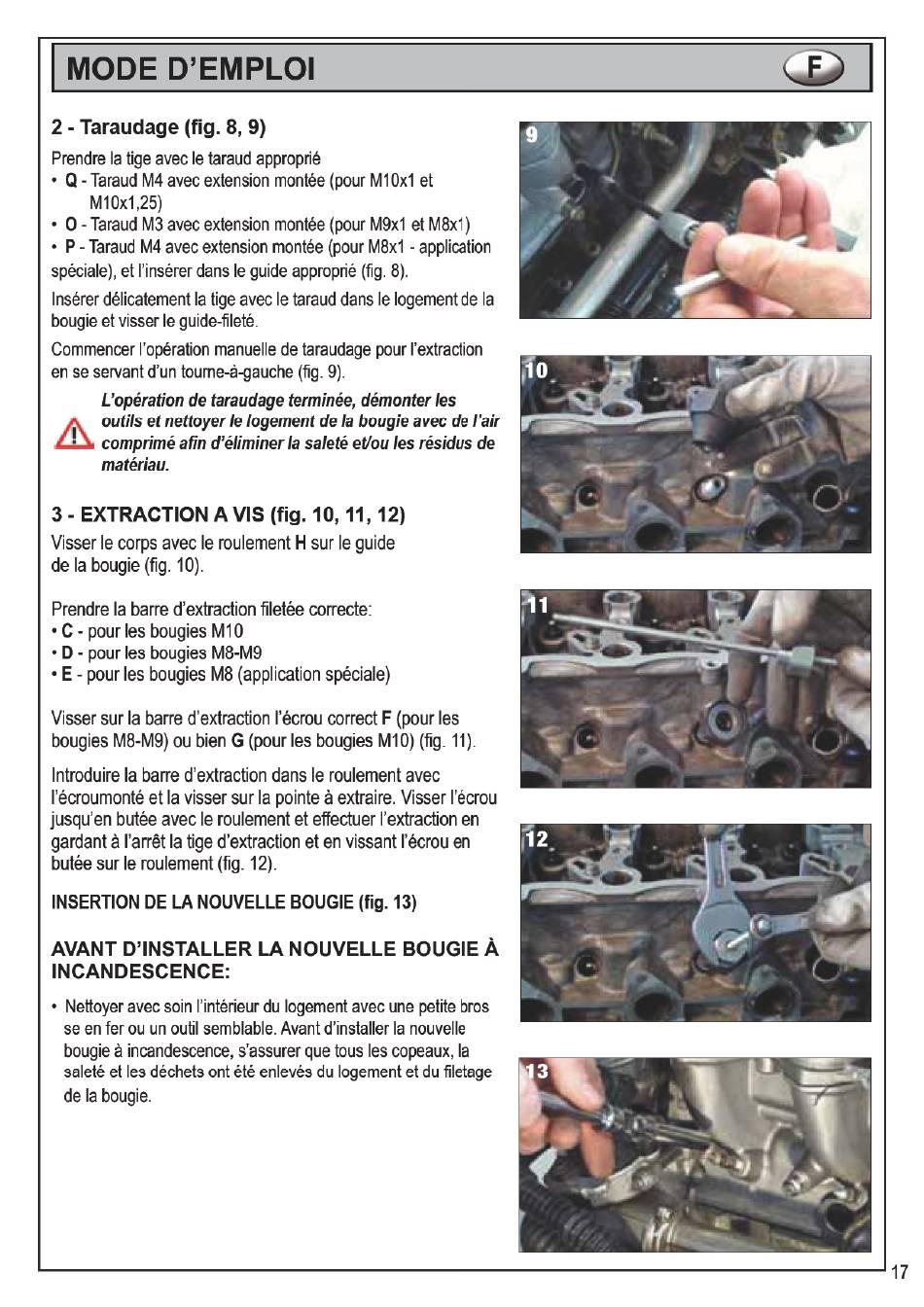

2 - Taraudage (fig. 8, 9)
Prendrela tige avec le taraudapproprié
• Q - TaraudM4avec extensionmontée(pourMIOx1et
MI ,25)
• O - TaraudM3avec extensionmontée(pourM9x1et M8x1)
• P - TaraudM4avecextensionmontée(pourM8x1- application
spéciale),et l'insérerdans le guideapproprié(fig.8).
Insérerdélicatement l a tige avec le tarauddansle logementde la
bougie et Visserle guide-fileté.
Commencer l 'opérationmanuellede taraudagepourl'extraction
en se servant d'un toume-å-gauche (fig. 9).
L'opération de taraudageterminée, démonter les
outils et nettoyer le logement de la bougie avec de l'air
comprimé afin d'éliminer la saleté et/ou les résidus de
matériau.
3 - EXTRACTION A
Visserle corpsavec le roulementH sur le guide
de la bougie (fig. 10).
Prendre la barre d'extraction
• C - pourles bougiesMIO
• D - pour les bougies M8-M9
• E - pourles bougiesM8 (application spéciale)
Vissersur la barred'extractionl'écroucorrectF (pourles
bougiesM8-M9)ou bienG (pourles bougiesMIO)(fig. 11).
Introduire la barre d'extraction
l'écroumonté et la Vissersur la pointeå extraire.Visserl'écrou
jusqu'enbutéeavec le roulement e t effectuerl'extractionen
gardant l'arrét la tige d'extraction et en vissant l'écrou en
butée sur le roulement (fig. 12).
INSERTIONDE LA NOUVELLE BOUGIE (fig. 13)
AVANT D'INSTALLER
INCANDESCENCE:
• Nettoyer avec soin l'intérieur du logement avec une petite bros
se en fer ou un outil semblable.
bougieå incandescence, s 'assurerquetous les copeaux,la
saleté et les déchets ont été enlevés du logement et du filetage
de la bougie.
(fig. 10, 11, 12)
filetée correcte:
dans le roulement avec
LA NOUVELLE BOUGIE
Avant d'installer la nouvelle
tio
