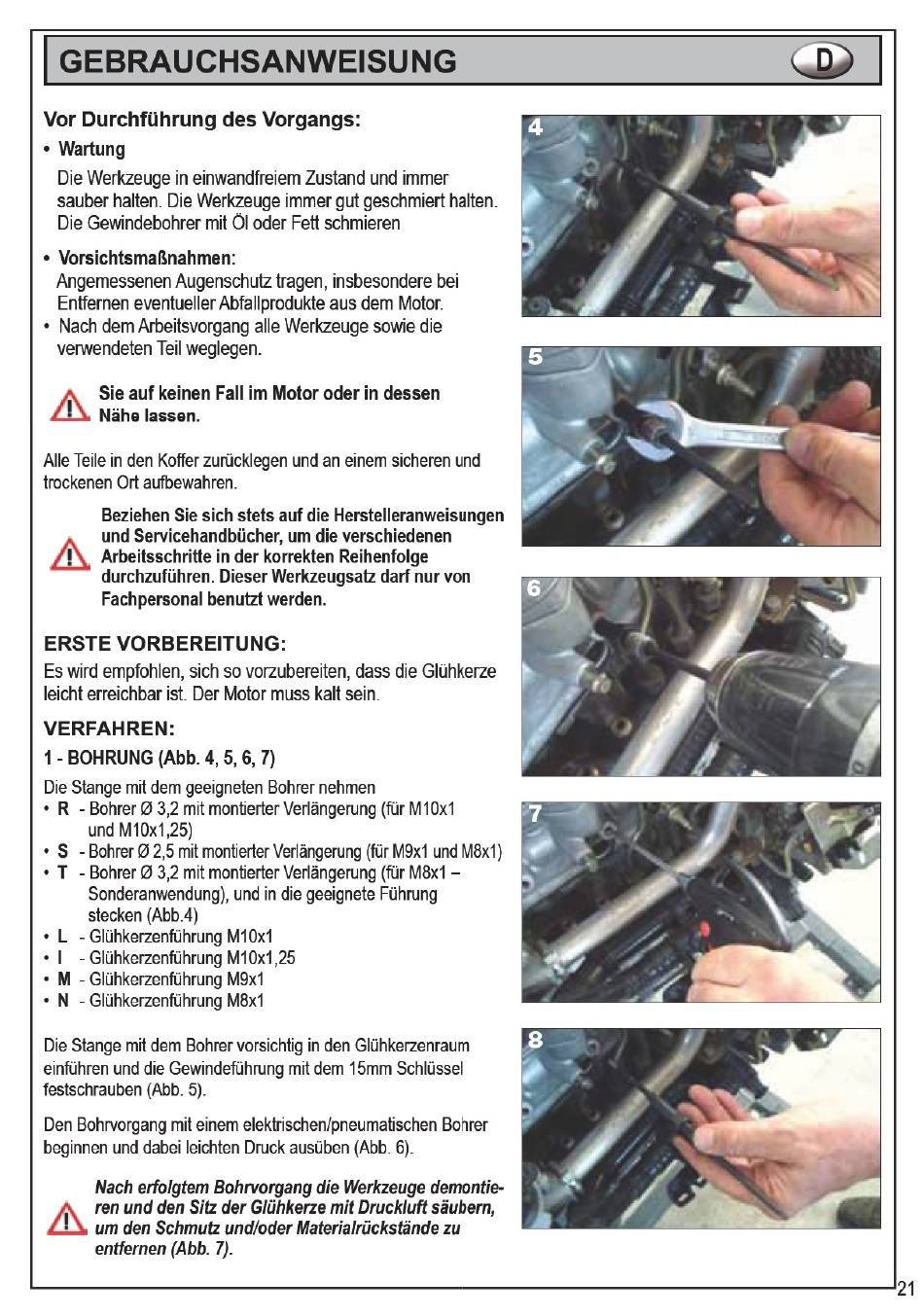

GEBRAUCHSANWEISUNG
Vor Durchführung
• Wartung
Die Werkzeuge in einwandfreiemZustand und immer
sauber halten. Die Werkzeuge immer gut geschmiert halten.
Die Gewindebohrer mit Öl Oder Fett schmieren
• Vorsichtsmaßnahmen:
AngemessenenAugenschutz tragen, insbesonderebei
Entfernen eventuellerAbfallprodukteaus dem Motor.
• Nach dem Arbeitsvorgangalle Werkzeugesowie die
verwendeten Teilweglegen.
Sie auf keinen Fall im Motor Oder in dessen
Nähe lassen.
Alle Teilein den Kofferzurücklegenundan einemsicherenund
trockenen Ort aufbewahren.
Beziehen Sie sich stets auf die Herstelleranweisungen
und Servicehandbücher, um die verschiedenen
Arbeitsschritte in der korrekten Reihenfolge
durchzuführen. Dieser Werkzeugsatz darf nur von
Fachpersonal benutzt werden.
ERSTE VORBEREITUNG:
Es Wirdempfohlen, sich so vorzubereiten, dass die Glühkerze
leicht erreichbar ist. Der Motor muss kalt sein.
VERFAHREN:
1 - BOHRUNG (Abb. 4, 5, 6, 7)
Die Stange mit dem geeigneten Bohrer nehmen
- Bohrer Ø 3,2 mit montierterVerlängerung(für MIOx1
undMI Oxl,25)
•S - BohrerØ 2,5mitmontierter V erlängerung ( fürM9x1undM8x1)
- Bohrer Ø 3,2 mit montierterVerlängerung(für M8x1 —
Sonderanwendung),und in die geeignete Führung
stecken (Abb.4)
•L - GlühkerzenführungMI Oxl
- GlühkerzenführungMI Oxl ,25
- GlühkerzenführungM9x1
- GlühkerzenführungM8x1
Die Stange mit dem Bohrer vorsichtig in den Glühkerzenraum
einführen und die Gewindeführungmit dem 15mm Schlüssel
festschrauben (Abb. 5).
Den Bohrvorgang mit einem elektrischen/pneumatischenBohrer
beginnenunddabei leichtenDruckausüben(Abb. 6).
Nach erfolgtem Bohrvorgang die Werkzeugedemontie-
ren und den Sitz der Glühkerze mit Druckluft säubern,
L..!...S um den Schmutz und/oder Materialrückstände zu
entfernen (Abb. 7).
des Vorgangs:
