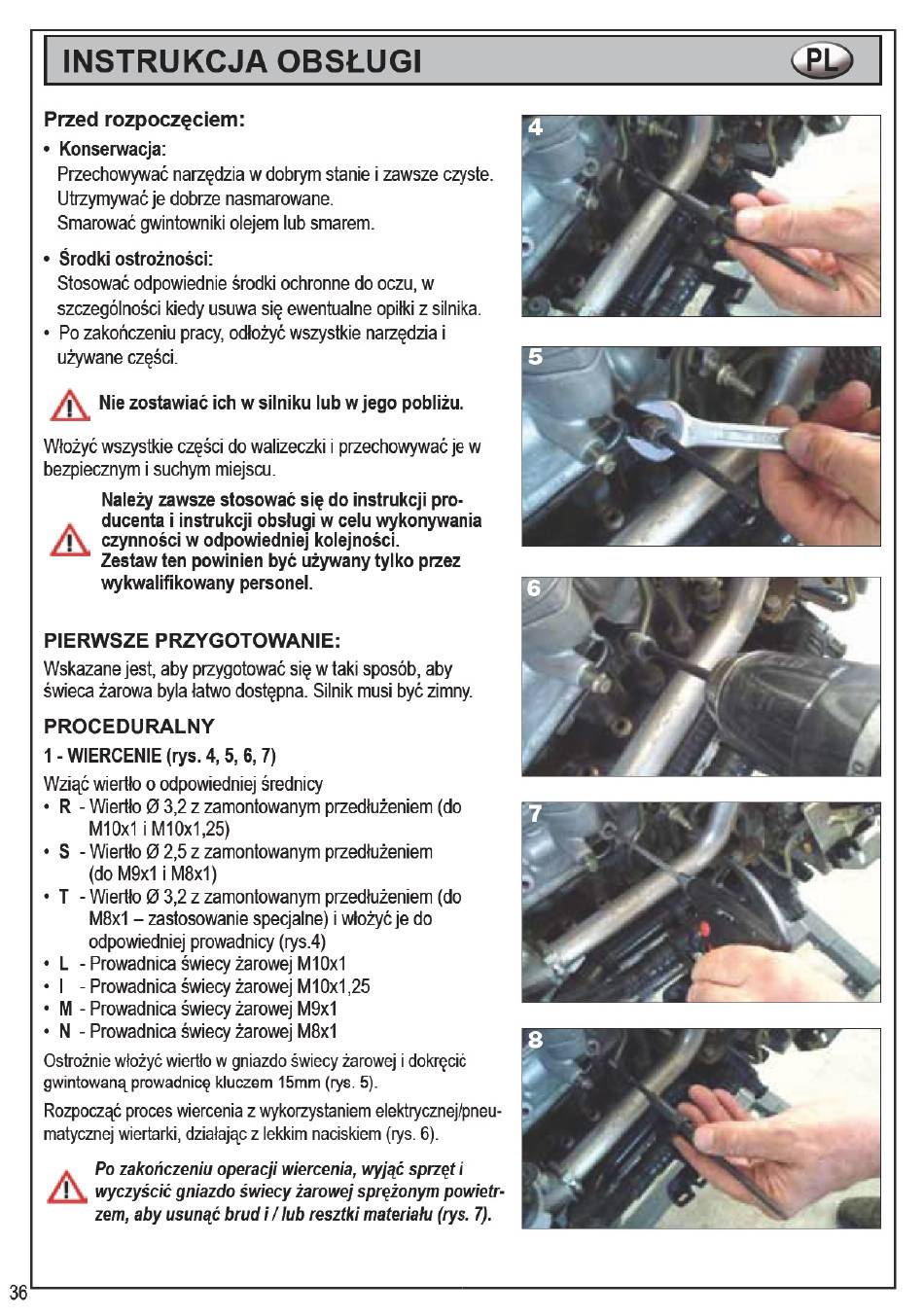

Beta 960EPC/L Gebrauchsanweisung Seite 36

INSTRUKCJA
Przed rozpoczeciem:
• Konserwacja:
Przechowywaé narzedzia w dobrymStaniei zawszeczyste.
Utrzymywaéje dobrze nasmarowane.
SmarowaégwintownikiOlejemlub smarem.
• Srodki ostroinoéci:
Stosowaé odpowiednieérodki ochronne do oczu, w
szczegölnoéci k iedyusuwasie ewentualneopilkiz silnika.
• Pozakohczeniupracy,odioiyé wszystkienarzedziai
uiywane cz$ci.
Lis
Nie zostawiaé ich w silniku lub w jego pobliiu.
Wtoiyéwszystkieczeécidowalizeczkii przechowywaé j e w
bezpiecznymi suchym miejscu.
Naleiy zawsze stosowaé sie do instrukcji pro-
ducenta i instrukcji obstugi w celu wykonywania
czynnoSci w odpowiedniej kolejnoSci.
Zestaw ten powinien bye uiywany tylko przez
"kwalifikowany
PIERWSZE PRZYGOTOWANIE:
Wskazane jest, aby przygotowaé siew taki sposöb,aby
Swieca iarowa bylalatwodostepna.SilnikmusibyéZimny.
PROCEDURALNY
1 - WIERCENIE (rys. 4, 5, 6, 7)
Wziaéwiertb o odpowiedniej é rednicy
• R - Wiertlo Ø 3,2 z zamontowanymprzedluieniem (do
MIOx1i MIOx125)
•S - Wertb Ø 2,5 z zamontowanymprzedluieniem
(do M9x1i M8x1)
- Werth Ø 3,2 z zamontowanymprzedluieniem (do
M8x1 —zastosowaniespecjalne) i wtoiyé je do
odpowiedniejprowadnicy (rys.4)
•L - Prowadnica éwiecyiarowej MI Oxl
I - Prowadnicaéwiecy iarowej MIOx1,25
• M - Prowadnicaéwiecy iarowej M9x1
• N - Prowadnica éwiecyiarowej M8x1
Ostroiniewloiyé wierttow gniazdoSwiecyiarowej i dokrecié
gwintowanq prowadnicekluczem15mm(rys.5).
Rozpoczqé proceswierceniaz wykorzystaniem elektrycznej/pneu-
matycznej w iertarki,dzialajqcz lekkimnaciskiem(rys.6).
Po zakoiczeniu operacji wiercenia, wyjqé sprzet i
Lis
wyczyScié gniazdo Swiecy iarowej spreionym powietr-
zem, aby usunqé brud i / lub resztki materialu (rys. 7).
36
OBSLUGI
personel.
