Webasto Thermo Top Evo Einbaudokumentation Seite 32

Suzuki SX4 S-CROSS
2
B
1
C
B
Ident.-Nr.: 1321300A
1
78
1
79
2
80
2
1
2
81
3
Stand: 18.12.2013

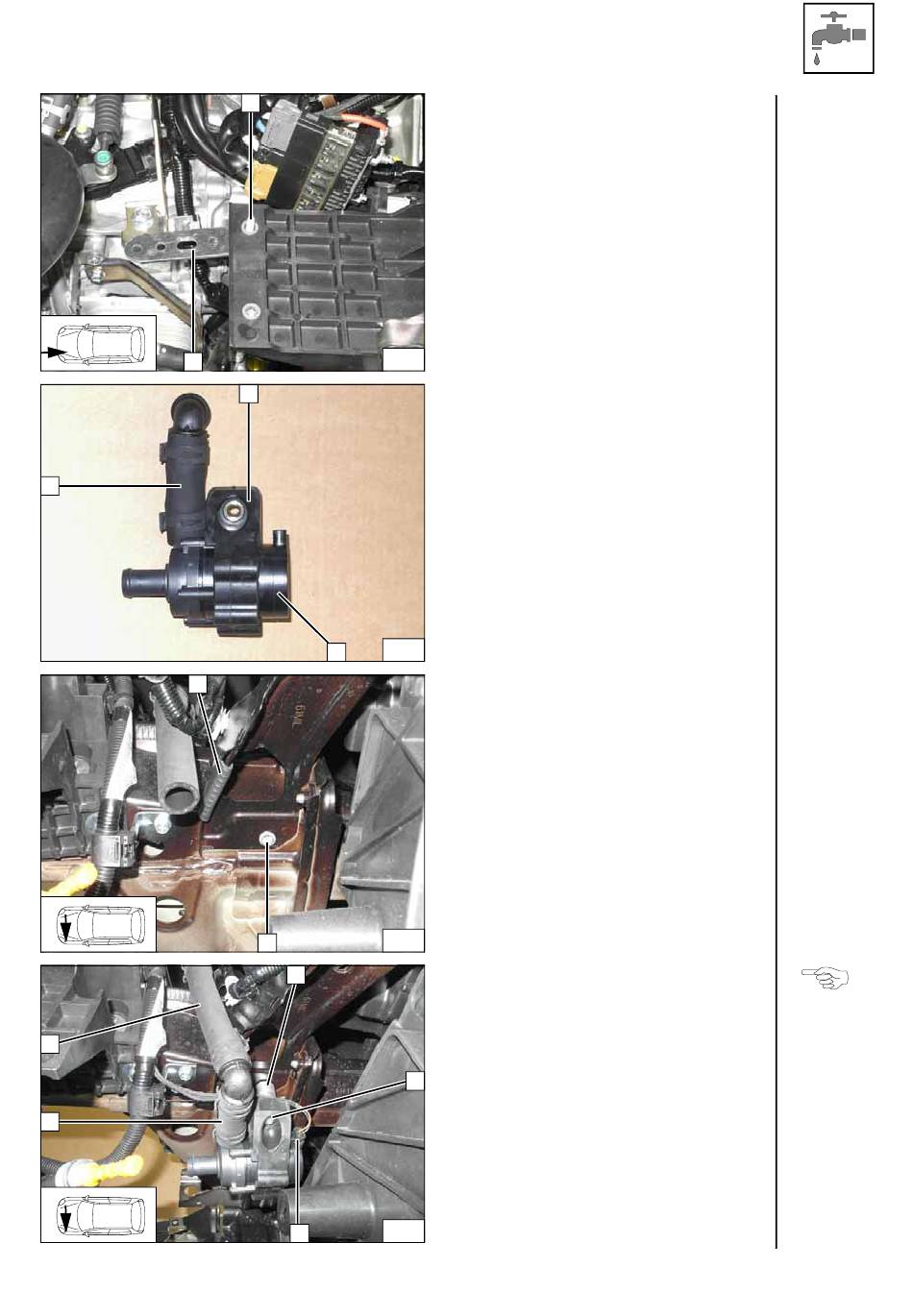

1 Schraube M6x30, vorhandene
Gewindebohrung Konsole Batterieträger
2 Lochband
1 Aufnahme Umwälzpumpe
2 Umwälzpumpe
1 Kantenschutz 50
2 Bohrung Ø 9,1; Einnietmutter
Distanzscheibe 30 1 zwischen Längsträger
und Aufnahme Umwälzpumpe einfügen!
2 Schraube M6x60, Distanzscheibe 30
3 Kabelbaum Umwälzpumpe
Lochband
montieren
Umwälz-
pumpe vor-
montieren
Einnietmut-
ter ein-
ziehen
Umwälz-
pumpe
montieren
© Webasto Thermo & Comfort SE 32
