Webasto Thermo Top Evo Einbaudokumentation Seite 12

Suzuki SX4 S-CROSS
1 2
1
1
1
1
1
Ident.-Nr.: 1321300A
3
15
5
16
2
17
18
Stand: 18.12.2013

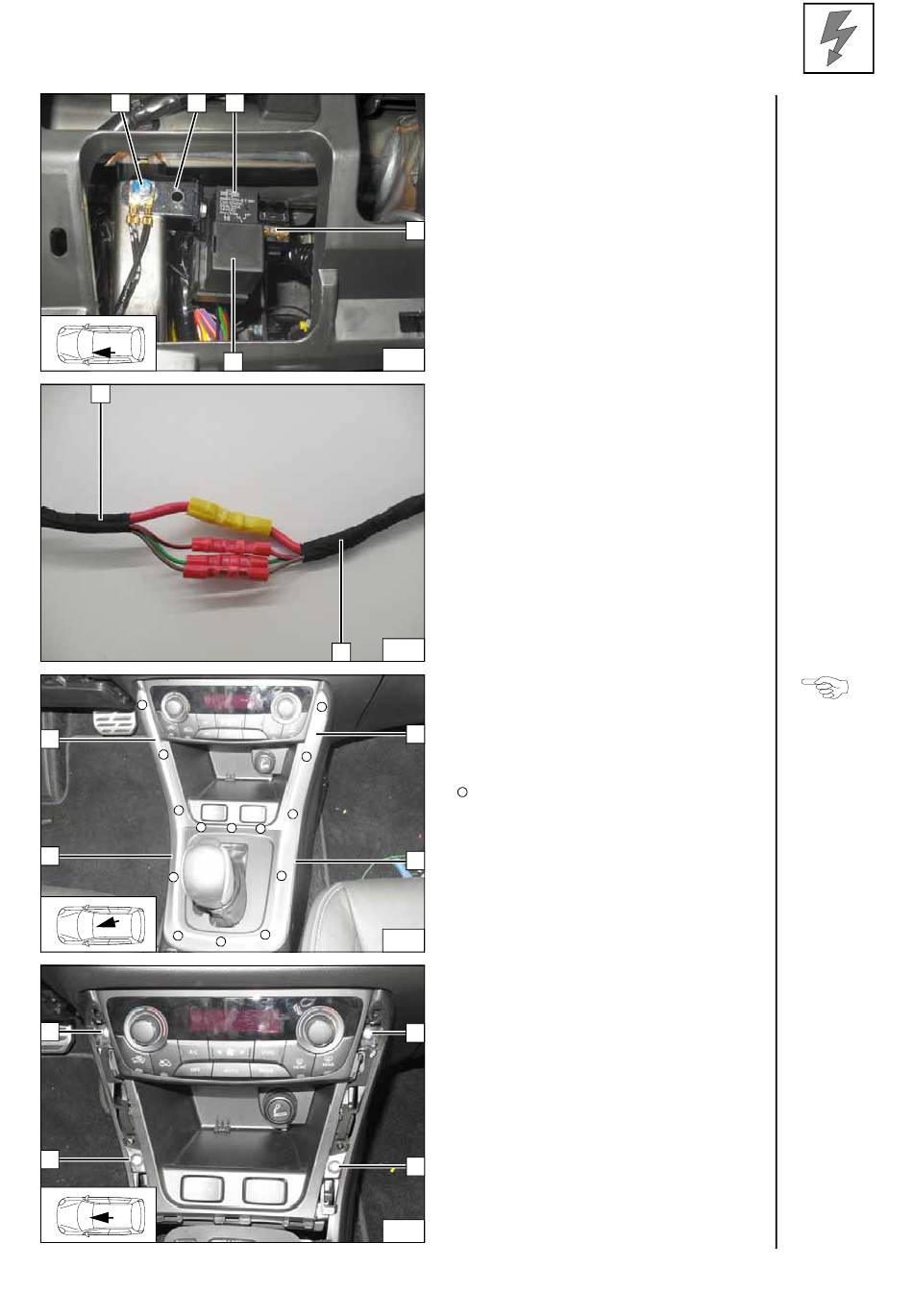

1 Fzg.eigene Schraube Massepunkt
2 Winkel
3 K1-Relais
4 Sicherung F4 25A
5 PWM Gateway
4
1 Kabelbaum Relaissicherungshalter
Innenraum
2 Kabelbaum Heizgerät
Montagehinweis HVAC
Blende Schalthebelverkleidung und Klima-
1
bedienteil 1 gemäß Herstellervorgaben aus-
bauen!
Befestigungspunkte (Federklammern)
1
1 Schrauben [4x] ausbauen
1
1
Relaissi-
cherungs-
halter
Innenraum
montieren
Kabelbäu-
me farb-
gleich ver-
binden
Blende
ausbauen
Seitliche
Verklei-
dung lösen
