Wasser-Heizgerät

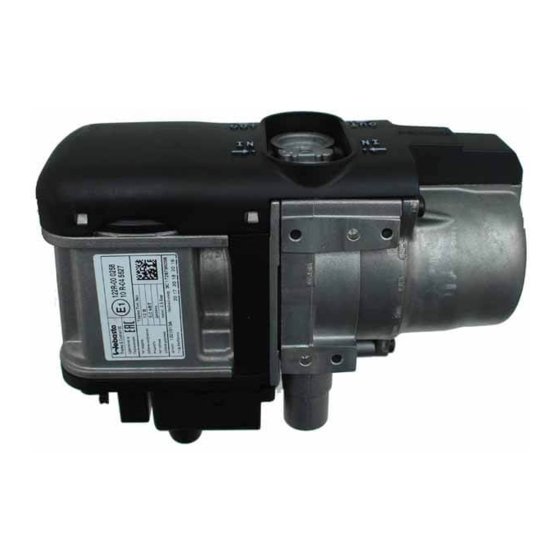

Zusatzheizung Thermo Top Evo
Einbaudokumentation
Audi Q3
2.0 TFSI und 2.0 TDI quattro
ab Modell 2011
Linkslenker
Klimaautomatik
Schaltgetriebe / DSG
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1318117A
e1
00 0258
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Evo
Inhaltszusammenfassung für Webasto Thermo Top Evo
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Audi Q3 Inhaltsverzeichnis Gültigkeit Einbauort vorbereiten Heizgerät / Einbaukit Heizgerät vorbereiten Vorwort Heizgerät einbauen Allgemeine Hinweise Kühlmittelkreislauf Benzin Spezialwerkzeug Kühlmittelkreislauf Diesel Erläuterungen zum Dokument Brennluft Vorarbeiten Brennstoff Einbauort Heizgerät Abgas Elektrik vorbereiten Abschließende Arbeiten Elektrik Schablone Tankentnehmer Benzin Kabelbaumverlegung Schablone Tankentnehmer Diesel Gebläseansteuerung Bedienungshinweise für den Endkunden Vorwahluhr... -
Seite 3: Heizgerät / Einbaukit
Fahrzeuges können beim Einbau Änderungen gegenüber dieser „Einbaudokumentation“ notwendig werden. In jedem Fall sind jedoch die Vorschriften dieser „Einbaudokumentation“; der „Bedienungsanweisung“ und der „Einbauanweisung“ der Thermo Top Evo zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Audi Q3 Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Motorabdeckung ausbauen - Batterie abklemmen und ausbauen... -
Seite 6: Elektrik Vorbereiten
Audi Q3 Elektrik vorbereiten rt/sw gn/ws Leitungsabschnitte behalten ihre Numerie- 0,5² 4² 0,75² rung im gesamten Dokument! Sicherungshalter Innenraum K1-Relais und F4 vor- Verbindungen gemäß Schaltplan herstellen. bereiten Sicherung F4 3A und K1-Relais werden nach 4² Montage Sicherungshalter eingesetzt! 0,5² 4²... - Seite 7 Audi Q3 Karosseriescheibe 1 zwischen Abdeckung Sicherungs-/Relaisträger und Sicherungshal- ter Motorraum 2 einsetzen! 3 Senkkopfschraube M5x12, Karosserie- scheibe [2x], selbstsichernde Mutter Montage Siche- rungshal- ter Motor- raum Stecker Dosierpumpe nach Verlegung wieder komplettieren. Pinbelegung ist nicht relevant! 1 Steckergehäuse 2 Verriegelung 3 Leitungen bl / br Stecker de- 4 Codierung...
-
Seite 8: Elektrik
Audi Q3 Elektrik Kabelbaumverlegung Kabelbaumdurchführung Verlegung siehe nachfolgende Seite! 1 Gummitülle 2 Kabelbäume Heizgerät, Bedienelement 1 Kabelbaum Heizgerät in Wellrohr Ø 10 2 Sicherungshalter Motorraum aufgesteckt Schema Kabel- baumverle- gung Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen am Unterboden verlegen Plusleitung... -
Seite 9: Kabelbaumverlegung
Audi Q3 Kabelbaumverlegung 1 Kabelbaum Heizgerät in Wellrohr Ø 10 (1440mm der Länge nach aufgeschnit- ten) Kabel- baum Heiz- gerät ver- legen 1 Kabelbäume Heizgerät, Bedienelement Kabelbäu- me verle- 1318117A... -
Seite 10: Gebläseansteuerung
0,5² 4² 0,75² 0,5² 4² gn/ws T16m J255 0,5² 0,5² 4² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-Evo J255 Klimasteuergerät 6-poliger Stecker HG T16m 16-poliger Stecker J255 sw schwarz 2-poliger Stecker HG Sicherung 5A gelb 4-poliger Stecker grün... - Seite 11 Audi Q3 1 Winkel 2 Schraube M6x20, Bundmutter, vorhan- dene Bohrung Siche- rungshal- ter Innen- raum mon- tieren Kabelbaum Sicherungshalter Innenraum 1 mit Kabelbaum Heizgerät 2 gemäß Schalt- plan farbgleich verbinden! Kabelbäu- me verbin- Anschluss am 16-poligen Stecker 3 T16m vom Klimasteuergerät.
-
Seite 12: Vorwahluhr
Audi Q3 Vorwahluhr 1 Vorwahluhr Vorwahl- uhr mon- tieren Option Telestart 1 Empfänger 2 Halter 3 Bundmutter Empfän- ger montie- 1 Antenne Antenne montieren Temperatursensor T100 HTM Temperatursensor 1 mit Klebeband befesti- gen! Tempera- tursensor montieren 1318117A... -
Seite 13: Einbauort Vorbereiten
Audi Q3 Einbauort vorbereiten 1 Hilfslinie Hilfslinie anzeich- Halter 1 an oberer Kante anlegen und an Hilfslinie ausrichten! Halter anle- 1 Halter 2 Lochbild übertragen [4x] Lochbild übertragen 1 Bohrung Ø 9,1; Einnietmutter [je 4x] Einniet- mutter ein- ziehen 1318117A... -
Seite 14: Heizgerät Vorbereiten
Audi Q3 1 Schraube M6x20, Federring [je 4x] Halter montieren Heizgerät vorbereiten 1 Wasserstutzen, Dichtring [je 2x] 2 Selbstfurchende Schraube 5x15, Halte- platte Wasserstutzen Wasser- stutzen montieren Gewinde mit selbstfurchende Schrauben 5x13 1 [4x] vorschneiden und lose montieren (max. 3 Gewindegänge eindrehen)! Schrauben lose vor- montieren... -
Seite 15: Heizgerät Einbauen
Audi Q3 Flechtschutzschläuche auf Schlauch A und D aufschieben und ablängen. Schrumpfschlauch zuschneiden. 1 Schrumpfschlauch, Länge 50 [4x] Schläuche vorberei- Schlauch C am Heizgeräteausgang montie- ren. Alle Federbandschelle Ø 25! 1 Verbindungsrohr 90° Ø 18x18 Schlauch C vormontie- 1 Formschlauch 90° 2 Schelle Ø... -
Seite 16: Kühlmittelkreislauf Benzin
Audi Q3 Kühlmittelkreislauf Benzin ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... -
Seite 17: Kühlmittelkreislauf Diesel
Audi Q3 Kühlmittelkreislauf Diesel ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 18 Audi Q3 Alle Fahrzeuge Alle nachfolgenden Abbildungen zeigen Ben- zinfahrzeug. Die einzelnen Arbeitsschritte sind Benzin- und Dieselfahrzeug nahezu identisch! Verlegung Schläuche Kunststoffschacht 2 lösen und fzg.eigene vorberei- Mutter entsorgen! 1 Distanzmutter M6x20, Schraube M6x12, Federring, Unterlegscheibe [2x] 1 Schraube M6x20 lose montieren 2 Distanzmutter M6x40, vorhandener Stehbolzen 3 Gummierte Rohrschelle Ø...
- Seite 19 Audi Q3 1 Schraube M6x25, Bundmutter, vorhan- dene Bohrung 2 Winkel 3 Umwälzpumpe Umwälz- pumpe montieren 1 Kabelbaum Umwälzpumpe 2 Kabelbaum Heizgerät [2x] Kabelbäu- me an- schließen Schlauch A am Umwälzpumpeneingang an- schließen! Schlauch A anschlie- ßen Profilgummi sw 1 auf Schlauch D aufschie- ben und ausrichten! Schlauch C und D ver-...
- Seite 20 Audi Q3 Benzin 1 Gummierte Rohrschelle Ø 38 2 Schraube M6x20, vorhandene Gewinde- bohrung Verlegung Motorraum Verlegung Motorraum Schlauch A und D durch gummierte Rohr- schelle verlegen. Wärmeschutzschlauch mit- tig teilen und je ein Ende auf Schlauch A und D aufschieben! 1 Schraube M6x20 festziehen Verlegung Motorraum...
- Seite 21 Audi Q3 Schlauchstück Wärmetauschereingang 2 ausbauen und entsorgen. Federbandschelle 1 wird wieder verwendet! 3 Schlauchstück Motorausgang Trennstelle 1 Kupplung Wärmetauschereingang 2 Federbandschelle Wärmetau- scherein- gang 1 Schlauch Motorausgang Anschluss Motoraus- gang Schutzband 1 wieder montieren. Schläuche ausrichten. Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Schutz- band mon-...
- Seite 22 Audi Q3 Diesel Schlauch A unter Schlauch D (verdeckt)! 1 Schraube M6x20, Federring, vorhande- ne Gewindebohrung Verlegung 2 Gummierte Rohrschelle Ø 38 Motorraum Verlegung Motorraum Schlauch A und D durch gummierte Rohr- schelle verlegen. Wärmeschutzschlauch mit- tig teilen und je ein Ende auf Schlauch A und D aufschieben! 1 Schraube M6x20 festziehen Verlegung...
- Seite 23 Audi Q3 1 Schlauch Motorausgang Anschluss Motoraus- gang Schläuche ausrichten. Auf ausreichenden Abstand zu benachbarten Bauteilen achten! 1 Schlauch Wärmetauschereingang Anschluss Wärmetau- scherein- gang 1318117A...
-
Seite 24: Brennluft
Audi Q3 Brennluft 1 Kabelbinder 2 Kabelbaum Umwälzpumpe 3 Schelle Ø 25 4 Brennluftleitung Brennluft- leitung montieren 1 Winkel 2 Schalldämpfer 3 Schelle Ø 51 4 Schraube M5x16, Bundmutter 5 Brennluftleitung Schall- dämpfer montieren 1 Kabelbinder Brennluft- leitung be- festigen 1318117A... -
Seite 25: Brennstoff
Audi Q3 Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 26 Audi Q3 Brennstoffleitung und Kabelbaum Dosier- pumpe aus Kabelschacht 2 herausführen und in Wellrohr Ø 10 1 einziehen! Leitungen verlegen 1 Brennstoffleitung, Kabelbaum Dosier- pumpe in Wellrohr Ø 10 Leitungen verlegen 1 Winkel Winkel vor- bereiten 65° 30° 1 Aufnahme Dosierpumpe 2 Halter Dosierpumpe 3 Dosierpumpe 4 Schraube M6x25, Bundmutter...
- Seite 27 Audi Q3 1 Schlauchstück, Schelle Ø 10 2 Formschlauch 180°, Schelle Ø 10 Dosier- pumpe vor- montieren 1 Halter Dosierpumpe 2 Fzg.eigene Schraube Dosier- pumpe montieren 1 Kabelbaum Dosierpumpe, Stecker mon- tiert 2 Brennstoffleitung, Schelle Ø 10 Anschluss Dosier- pumpe Benzin Tankarmatur 1 gemäß...
- Seite 28 Audi Q3 Tankentnehmer 1 gemäß Schablone formen, ablängen und einsetzen! Tankent- nehmer einsetzen Tankarmatur 1 gemäß Herstellerangaben einbauen! 2 Brennstoffleitung 3 Tankentnehmer 4 Schlauchstück, Schelle Ø 10 [2x] Brennstoff- leitung an- schließen Diesel Tankarmatur 1 gemäß Herstellerangaben ausbauen! 2 Aufkleber entfernen Brennstoff- entnahme Tankarmatur 1 gemäß...
- Seite 29 Audi Q3 Tankentnehmer 1 gemäß Schablone formen, ablängen und einsetzen! Tankent- nehmer einsetzen Tankarmatur 1 gemäß Herstellerangaben einbauen! 2 Brennstoffleitung 3 Schlauchstück, Schelle Ø 10 [2x] 4 Tankentnehmer Brennstoff- leitung an- schließen Alle Fahrzeuge Wellrohr auf Brennstoffleitung 1 aufschieben. Lage der Bauteile kontrollieren, wenn nötig korrigieren.
-
Seite 30: Abgas
Audi Q3 Abgas Abschnitt X entsorgen. 1 Abgasleitung a = 210 Abgaslei- 2 Abgasendstück tung vor- b = 360 bereiten Winkel 2 am Ende des langen Schenkels um ca. 15° abwinkeln (Verdrehschutz)! 1 Schraube M6x20, Bundmutter Winkel montieren 1 Schalldämpfer 2 Schraube M6x16, Federring, Karosserie- scheibe Schall-... - Seite 31 Audi Q3 1 Abstandshalter Flexrohr [2x] aufschieben 2 Rohrschelle 3 Schraube M6x20, Bundmutter 4 Abgasleitung Abgaslei- tung mon- tieren 1 Schlauchklemme 2 Abgasleitung Abgaslei- tung mon- tieren 1 Schlauchklemme aufstecken 2 Abgasendstück 3 Rohrschelle 4 Schraube M6x20, Bundmutter 5 Winkel Abgasend- stück vor- montieren...
- Seite 32 Audi Q3 Auf ausreichenden Abstand zu benachbarten Bauteilen achten! 1 Abstandshalter Flexrohr [2x] ausrichten 2 Radhausverkleidung Abgaslei- tung aus- richten Bohrung Ø 60 2 mittig in Perforierung! 1 Unterfahrschutz Bohrung in Unterfahr- schutz Auf ausreichenden Abstand zu benachbarten Bauteilen achten. Abgasendstück 3 mittig in Bohrung Unterfahrschutz 1 ausrichten! 1 Unterfahrschutz montiert 2 Schraube M6x20, Karosseriescheibe,...
-
Seite 33: Abschließende Arbeiten
- Hinweisschild „Standheizung vor dem Tanken abschalten“ im Bereich des Einfüllstutzen anbringen - Erstinbetriebnahme und Funktionsprüfung siehe Einbauanweisung Feel the drive Webasto AG Postfach 80 D-82132 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: technikcenter@webasto.com... -
Seite 34: Schablone Tankentnehmer Benzin
Audi Q3 Schablone Tankentnehmer Benzin 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe! 100mm 1318117A... -
Seite 35: Schablone Tankentnehmer Diesel
Audi Q3 Schablone Tankentnehmer Diesel 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe! 100mm 1318117A... -
Seite 36: Bedienungshinweise Für Den Endkunden
