Denver NEC 275 RM Benutzerhandbuch
Verwandte Anleitungen für Denver NEC 275 RM
Inhaltszusammenfassung für Denver NEC 275 RM

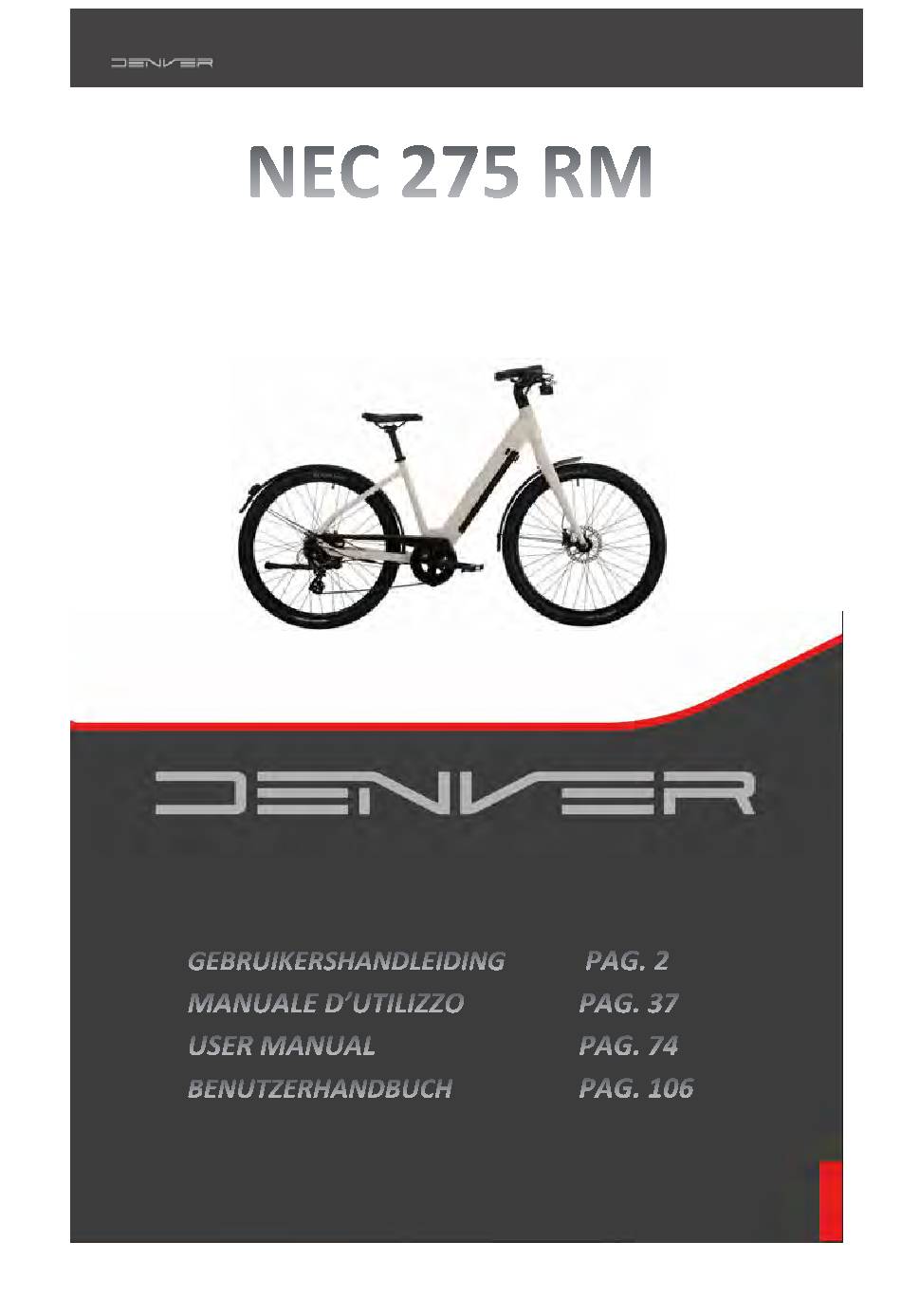

- Seite 1 NEC 275 RM Villette Extreme RM PAG. 2 GEBRUIKERSHANDLEIDING MANUALE D’UTILIZZO PAG. 37 USER MANUAL PAG. 74 PAG. 106 BENUTZERHANDBUCH...
- Seite 73 Note...
- Seite 105 Notes...
- Seite 106 Ausführung Original Diese Anleitung soll Ihnen die Informationen geben, die Sie für die korrekte Verwendung, Einstellung und Wartung Ihres Fahrrads benötigen. Bitte lesen Sie diese Anleitung vor dem ersten Gebrauch sorgfältig durch und bewahren Sie sie auf, solange Sie das Fahrrad benutzen. Enthält wichtige Sicherheits- und Wartungsinformationen. Es liegt in der Verantwortung des Benutzers, diese Anleitung zu lesen, bevor er das Produkt verwendet.
-
Seite 107: Bedingungen Hierfür Von Nutzen Pedalfahrrad Unterstützt
Keiner Ein Fahrrad ist für die Ewigkeit gedacht und nein Beschwerde wird sein akzeptiert, sofern vorhanden An Schaden durch den Gebrauch verursacht unangemessen, Wettbewerb, Stunts, Sprünge oder andere Aktivität ähnlich . Beschwerden Sie müssen sein gesendet über den Händler. Dein Rechte gibt es nicht interessiert. - Seite 108 AUFMERKSAMKEIT: Wie jedes Komponente Mechaniker , einer Fahrrad ist starken Belastungen ausgesetzt beansprucht und verschleißt . Die Verschiedenen Materialien und Komponenten dürfen anders reagieren zu tragen oder zu altern . Wenn das Leben nützlich geplant für a Komponente war veraltet , könnte brechen plötzlich präsentieren A Verletzungsgefahr Radfahrer .
- Seite 109 Im Falle von Bedingungen Wetter ungewöhnlich ( Regen , Kälte, Nacht...), sein insbesondere Pass auf und passe deine Einstellung entsprechend an Geschwindigkeiten und deine Reaktionen . Wenn ja das Fahrrad tragen außerhalb des Fahrzeugs ( Fahrradträger , Dachträger ...), ja Wir empfehlen dringend, den Akku zu entfernen und an einem kühlen Ort aufzubewahren .
- Seite 110 Struktur der unterstützten Fahrräder elektrisch Struktur des NEC 275 RM E-Bikes Abdeckungen und Schläuche Sitzrohr Felgen Sattel Speichen Kette Vordere Nabe Schaltwerk Gabel Hinterer Motor Scheibenbremsen vorne Freilauf Vorderes Schutzblech Hintere Scheibenbremsen Lenker und Säule Hinteres Schutzblech Schalt- und Bremshebel, Griffe Hinterer Gepäckträger...
- Seite 111 Erster Gebrauch , Anpassungen Start des Sicherheitselemente Beleuchtung Im Lieferumfang sind Leuchten enthalten, bestehend aus zwei Reflektoren (ein weißer im Vorderscheinwerfer und einer roter am hinteren Kotflügel befestigt), einem Frontscheinwerfer, einem Rücklicht und zwei weiteren orangefarbenen Reflektoren, die zwischen den Speichen der Räder positioniert sind.
-
Seite 112: Sattel- Und Lenkerverstellung
Sattel- und Lenkerverstellung Es ist wichtig, das Fahrrad an Ihre Körpergröße anzupassen. Sattel Öffnen Sie das Schnellspannsystem (siehe Abschnitt „Reifen“ für die Vorgehensweise zur Verwendung des Schnellspanners). Beim Einstellen des Sattels in die unterste Position ist darauf zu achten, dass er keine Bauteile des Fahrrads, wie zum Beispiel den Rahmen, berührt. - Seite 113 Lenker Das Fahrrad ist mit einem Vorbau ausgestattet Lenker genannt „ Aheadset “, das können Sie regulär die Höhe des Lenkers erhöht oder subtrahiert Der Einstellringe setzt Zwischen der Angriff Lenker und Lager Vorgesetzter des Lenkung. Die Neigung der Säule dürfen sein angepasst Schauspielkunst auf der Leben angegeben im nebenstehenden Bild.
-
Seite 114: Bremseinstellung
Überprüfen Sie nach jeder Einstellposition die korrekte Zentrierung des Vorderrads in Bezug auf die Gabel. Um die Schnellverriegelungsmechanismen einzustellen, zu schließen und zu öffnen, wenden Sie die folgende Methode an: Geschlo Öffnen Verstellmutter ssen Bremseinstellung Überprüfen Sie vor jedem Gebrauch, ob die Vorder- und Hinterradbremse ordnungsgemäß funktioniert. Der rechte Hebel aktiviert die Hinterradbremse. - Seite 115 Es wird empfohlen, niemals Öl oder Schmiermittel auf die Bremsscheibe oder die Beläge zu schütten (z. B. bei der Wartung der Kette oder des Umwerfers). In diesem Fall sollten die Beläge oder die Scheibe entfettet oder ausgetauscht werden. Überprüfen Sie die Ausrichtung der Bremsbeläge, indem Sie das Rad drehen, um das Fahrrad auf der Straße zu benutzen.
-
Seite 116: Anpassung Des Gangschaltsystems
Anpassung des Gangschaltsystems Das Fahrrad hat unterschiedliche Geschwindigkeiten austauschbar manuell mit Kettenschaltung hinten. Achtung, treten Sie nicht in die Pedale niemals rückwärts während Die Schalten Sie den Gang ein und üben Sie keine Gewalt aus niemals den Steuerhebel. Benutzen Sie den Griff Mit dem rechten Griff wechseln Sie das hintere Kettenblatt und mit dem linken Griff wechseln Sie das vordere Kettenblatt Schräges kleines Kettenblatt und Ritzel Großartig erleichtern das Treten. -
Seite 117: Einstellung Von Dem Kette
Einstellung von dem Stromspannung des Kabel des Umwerfer Rückseite Zum Anpassen A richtig Ritzel ersetzen , verwenden Sie Der Laufeinsteller am Umwerfer hinten oder am Griff . Das Laufregler Ermöglicht die Einstellung der Spannung und Position des Schaltkabels korrekt Der Umwerfer basierend auf Geschwindigkeit Wahl . -
Seite 118: Wartung
Wartung Dieses Fahrrad muss sein einem unterworfen Wartung regulär beides aus Sicherheitsgründen und seine Lebensdauer zu verlängern . Es ist wichtig überprüfen regelmäßig Der Elemente Mechanik sorgt für Austausch des Stücke abgenutzt oder was gegenwärtig Gebrauchsspuren . Im Moment von dem Der Austausch einer Komponente ist wichtig verwenden des Stücke Originale zum Schutz von Leistung und Zuverlässigkeit von dem Fahrrad . -
Seite 119: Überarbeitungen
Schecks regulär Die Verschärfung von dem Schrauben und Muttern : Hebel, Kurbel , Pedale , Säulen . Die anzuwendenden Anzugsdrehmomente sind die folgenden : KOMPONENTEN EMPFOHLENES DREHMOMENT BESONDERE INDIKATIONEN (Nm) Pedale an Kurbeln 10 – 15 Schmieren Sie die Gewinde Kurbel an der Kurbelgarnitur 18 –... -
Seite 120: Tretunterstützung Und Batterie
• Raddruck und/oder Ausrichtung. • Reifendruck Jedes Jahr oder 2000 km: • Überprüfen Sie den Verschleiß (Bremsbeläge, Getriebe, Reifen). • Überprüfung der Funktion der elektrischen Unterstützung, • Lagerprüfung (Pedalgehäuse, Räder, Lenkung, Pedale), • Überprüfung der Kabel (Bremsen, Umwerfer, Federung) oder hydraulischen Bremsauspuffrohre, •... - Seite 121 Anzeige Unten finden Sie die Präsentation von dem Eigenschaften und Götter Befehle bezogen auf die Anzeige: 1 Indikator Kapazität von dem Schlagzeug 2 Geschwindigkeitsanzeige 3 Indikator Grad der Unterstützung 4 Indikator Ein- / Ausschalten Beleuchtung 5 Bluetooth- Anzeige 6 Ein-/Aus -Taste , Aktivierung Befehle An / aus Schalter Halten festgehalten (>2,5S) auf dem Display, um das System zu aktivieren .
- Seite 122 Beleuchtung Doppelklicken Sie auf die Schaltfläche , um die Beleuchtung einzuschalten . Mach es noch einmal Doppelklicken Sie auf die Schaltfläche , um die Beleuchtung auszuschalten . Notiz: Das Display ist ausgestattet innerhalb eines Sensors Dämmerung reagiert empfindlich auf Änderungen der Lichtintensität und ermöglicht so das Ein- und Ausschalten der Beleuchtung autonom im Allgemeinen .
- Seite 123 Indikation von dem Kapazität von dem Schlagzeug Die Kapazität von dem Der Akku wird mit 5 Stufen angezeigt . Wenn der niedrigste Füllstandsindikator blitzt es bedeutet dass die Batterie muss sein geladen . Die Kapazität von dem Batterie wird wie folgt angezeigt: Ladezustand Ladesymbol...
-
Seite 124: Funktion
Nachfolgend finden Sie die Liste der Daten zugänglich angezeigt durch die App: Funktion NEIN. Funktion NEIN. Ausrichten Geschwindigkeit Schlagen Herz Grad der Unterstützung Kalorien Schlagzeug Sensorsignal Aktuell Information auf der Zustand der Lichter Schlagzeug Information des Reise System Fehlercode DEFINITION DES FEHLERCODES Code Ursache Nabenmotorsystem... - Seite 125 1. Prüfen Sie , ob das Motorkabel angeschlossen ist ordnungsgemäß funktioniert oder das Kabel ( Motor zur Phasendraht Im Motor Steuerung) beschädigt ist . „09“ abnormal 2. Reparieren Die Probleme von dem Teil defekt : 1) Ersetzen Sie den Motor 2) Tauschen Sie den Controller aus 1.
- Seite 126 1) Tauschen Sie die Steuerung aus, wenn das HMI vorhanden ist Ja schaltet sich aus automatisch nach 20 - sekündiger Anzeige des Fehlercodes . 2) Ersetzen die HMI , wenn dies nicht der Fall ist schaltet sich aus automatisch nach 20 - sekündiger Anzeige des Fehlercodes .
-
Seite 127: Schlagzeug
Schlagzeug Ablesen des Ladezustandes von dem Schlagzeug Um den Ladezustand herauszufinden , drücken Sie Sobald die Ladetaste gelegen auf der Teil Vorgesetzter von dem Batterie . Die 4 LEDs ja leuchten auf , um den füllstandsbasierten Ladevorgang anzuzeigen Korrespondent . ANZEIGE LADESTAND BLAU... - Seite 128 Legen Sie den Akku ein bzw. entfernen Sie ihn Für eine korrekte Einsetzen der Batterie muss gut ausgestattet sein Im Gehäusefach sicherstellen, dass dass alle Stifte sind korrekt mit der Stütze verbunden Batterie . Achten Sie beim Einschieben des Akkus darauf dass die Batterie Ist vergriffen Im Sperrmechanismus , bevor Sie gehen .
- Seite 129 Um den Akku zu entfernen , gehen Sie wie folgt in umgekehrter Reihenfolge vor : 1. Schlüssel drehen im Schloss , um den ersten Verriegelungsmechanismus zu öffnen der Batterie. Hinweis dass das Teil Vorgesetzter von dem Schlagzeug Ja ein paar weg Zoll vom Rahmen entfernt . 2.
-
Seite 130: Zubehör - Ausstattung
Zubehör - Ausstattung Der NEC 275 wird bei Bedarf mit Zubehör geliefert, um alle Stärken eines E-Bikes zu nutzen und Lasten bequem und einfach zu transportieren. So montieren Sie das Zubehör Um Ihnen eine praktische und intuitive technische Unterstützung zu bieten, finden Sie im Folgenden eine Anleitung zur Montage des mitgelieferten Zubehörs. - Seite 131 Nachfolgend finden Sie den Montagevorgang: 1- Lösen Sie die Schrauben Bereits montieren auf der Fahrrad und stellen Sie den Gepäckträger auf Vorderseite auf der Rahmen wie abgebildet In Bilder zugrundeliegend . 2- Befestigen Sie den Gepäckträger am Rahmen Verwenden Sie die mitgelieferten Schrauben wie abgebildet In Bilder zugrundeliegend .
-
Seite 132: Verwendung Des Akkuladegerät
Verwendung des Akkuladegerät Bevor Sie den Akku aufladen, lesen Sie bitte die Bedienungsanleitung und das Ladegeräthandbuch, falls diese mit dem Fahrrad geliefert werden. Bitte beachten Sie auch beim Ladegerät folgende Punkte: • Beachten Sie die Anweisungen auf dem Etikett des Ladegeräts. •... -
Seite 133: Autonomie Von Dem Schlagzeug
Ladevorgang Wenn ein Griff des Strom vorhanden ist Nachbar Bei der Fahrrad , es ist möglich Laden Sie den Akku auf direkt auf der Fahrrad , ohne es abzunehmen . Die Ladebuchse ist mit einer Kunststoffkappe abgedeckt . Öffnen Sie diese einfach, um den Akku aufzuladen direkt. Die Entfernung von dem Schlagzeug dürfen sich dort als nützlich erweisen, wo dies nicht möglich ist Ihr Fahrrad verstauen oder wenn Sie sich nicht in der Nähe einer Steckdose befinden . -
Seite 134: Batterielebensdauer
Warnungen und Vorsichtsmaßnahmen Es wird empfohlen, die Akkus regelmäßig oder nach jedem Gebrauch aufzuladen. Bei diesen Akkus gibt es keinen Memory-Effekt. Um die Lebensdauer zu maximieren, empfehlen wir: • Vermeiden Sie heiße Umgebungen (ideale Ladetemperatur 20°C) • Lassen Sie den Akku nach der Fahrt 30 Minuten lang abkühlen Vorsichtsmaßnahmen für die Verwendung: •... -
Seite 135: Verwendung Und Wartung Des Elektromotors
Ich benachrichtige: • Die Batterielebensdauer kann sich bei längerer Lagerung ohne regelmäßiges Aufladen wie oben erwähnt verkürzen. • Verwenden Sie kein Metall, um zwei Batteriepole direkt zu verbinden, da dies zu einem Kurzschluss führen kann. • Platzieren Sie die Batterie niemals in der Nähe eines Kamins oder einer anderen Wärmequelle. - Seite 136 Elektrischer Schaltplan und technische Spezifikationen Wir behalten uns das Recht vor, Änderungen ohne Vorankündigung vorzunehmen dieses Produkt. Für mehr Informationen , wenden Sie sich an Ihren Wiederverkäufer .
- Seite 137 Hauptdatenblatt Maximalgewicht: Radfahrer + Ladung + Fahrrad 130kg 25 km/h Höchstgeschwindigkeit mit Unterstützung Autonomie Ca. 50 - 70 km 250 W – 40 Nm Leistung maximal Stromspannung Motorisierung Maximaler Lärm während die < 70 dB Verwendung Kerl Lithium- Ionen Stromspannung Kapazität 13Ah Schlagzeug...
-
Seite 138: Grundlegende Fehlerbehebung
Nach dem Verkauf Komponenten Verschleiß unterliegen Die verschiedenen Verschleißteile sind Standardartikel. Ersetzen Sie verschlissene und/oder auszutauschende Teile immer durch identische Komponenten, die auf dem Markt oder bei Ihrem Händler erhältlich sind. Grundlegende Fehlerbehebung Versuchen Sie es nicht Zu Auf eine Komponente zugreifen oder diese reparieren elektrisch autonom . Kontaktieren Sie den Spezialisten mehr Nachbarn zur Inspektion durch eine qualifizierte Person . - Seite 139 Nach Anschließen 1) Problem mit der Steckdose 1) Überprüfen und reparieren Sie die Ladegeräts leuchten die Lade-LEDs 2) Falscher Kontakt zwischen der Steckdose nicht. Eingangsbuchse 2) Überprüfen Sie die Steckdose und Batterieladegeräts stecken Sie sie vollständig ein Steckdose. 3) Führen Sie den internen Ladevorgang 3) Die Temperatur ist zu niedrig.
- Seite 140 Anmerkungen...
- Seite 141 Identitätserklärung Wir, hersteller / exporteur DENVER S.r.l. - VIA PRIMO MAGGIO, N. 32 - 12025 DRONERO (CN) – ITALIA erklärt, dass das bezeichnete Produkt NEC 275 RM 27,5” genau das gleiche Modell ist, das unter dem Markennamen ‘VILLETTE“ vertrieben wird.
