Endress+Hauser Proline Promag 50H Technische Information Seite 9

Proline Promag 50H, 53H
Kabelspezifikationen
Getrenntausführung
Versorgungsspannung
Leistungsaufnahme
Endress+Hauser
Spulenkabel:
2
• 2 x 0,75 mm PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm (Ø ~ 7 mm)
• Leiterwiderstand: ≤ 37 Ω/km
• Kapazität Ader/Ader, Schirm geerdet: ≤ 120 pF/m
• Dauerbetriebstemperatur: –20...+80 °C
• Leitungsquerschnitt: max. 2,5 mm
Signalkabel:
2
• 3 x 0,38 mm PVC-Kabel mit gemeinsamem, geflochtenem Kupferschirm (Ø ~ 7 mm) und einzeln
abgeschirmten Adern.
• Bei Messstoffüberwachung (MSÜ): 4 x 0,38 mm
Kupferschirm (Ø ~ 7 mm) und einzeln abgeschirmten Adern.
Ω
• Leiterwiderstand: ≤ 50
/km
• Kapazität Ader/Schirm: ≤ 420 pF/m
• Dauerbetriebstemperatur: –20...+80 °C
• Leitungsquerschnitt: max. 2,5 mm

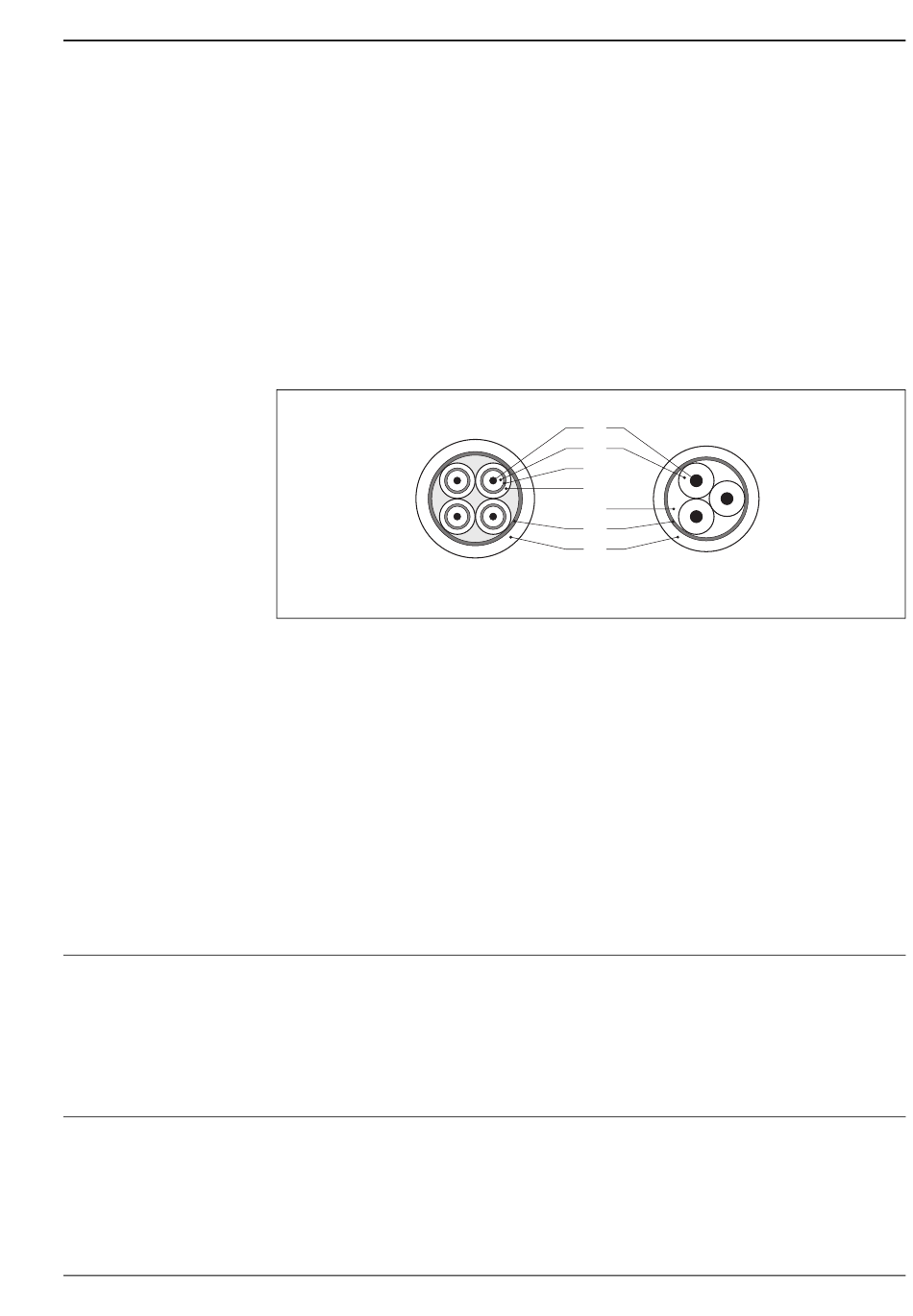

a = Signalkabel, b = Spulenstromkabel (Leitungsquerschnitt: max. 2,5 mm
1 = Ader, 2 = Aderisolation, 3 = Aderschirm, 4 = Adermantel, 5 = Aderverstärkung,
6 = Kabelschirm, 7 = Außenmantel
Optional liefert Endress+Hauser auch verstärkte Verbindungskabel mit einem zusätzlichen, metallischen
Verstärkungsgeflecht. Solche Kabel empfehlen wir in folgenden Fällen:
• Erdverlegung von Kabeln
• Gefahr von Nagetierfraß
• Geräteeinsatz unter Schutzart IP 68
Einsatz in elektrisch stark gestörter Umgebung:
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010 und die
EMV-Anforderungen gemäß EN 61326/A1 sowie die NAMUR-Empfehlung NE 21.
Achtung!
Die Erdung erfolgt über die dafür vorgesehenen Erdklemmen im Innern der Anschlussgehäuse. Achten Sie dar-
auf, dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so kurz wie möglich sind.
85...260 V AC, 45...65 Hz
20...55 V AC, 45...65 Hz
16...62 V DC
PROFIBUS PA und FOUNDATION Fieldbus
Nicht-Ex: 9...32 V DC
Ex i: 9...24 V DC
Ex d: 9...32 V DC
AC: <15 VA (inkl. Messaufnehmer)
DC: <15 W (inkl. Messaufnehmer)
Einschaltstrom:
• max. 13,5 A (< 50 ms) bei 24 V DC
• max. 3 A (< 5 ms) bei 260 V AC
2
2
PVC-Kabel-Kabel mit gemeinsamem, geflochtenem
2
1
2
3
4
5
6
7
a b
2
)
A0003194
9
