Endress+Hauser Proline Promag 50H Technische Information Seite 16

Anpassungsstücke
Verbindungskabellänge
16
Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch-
Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte
Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauig-
keit.

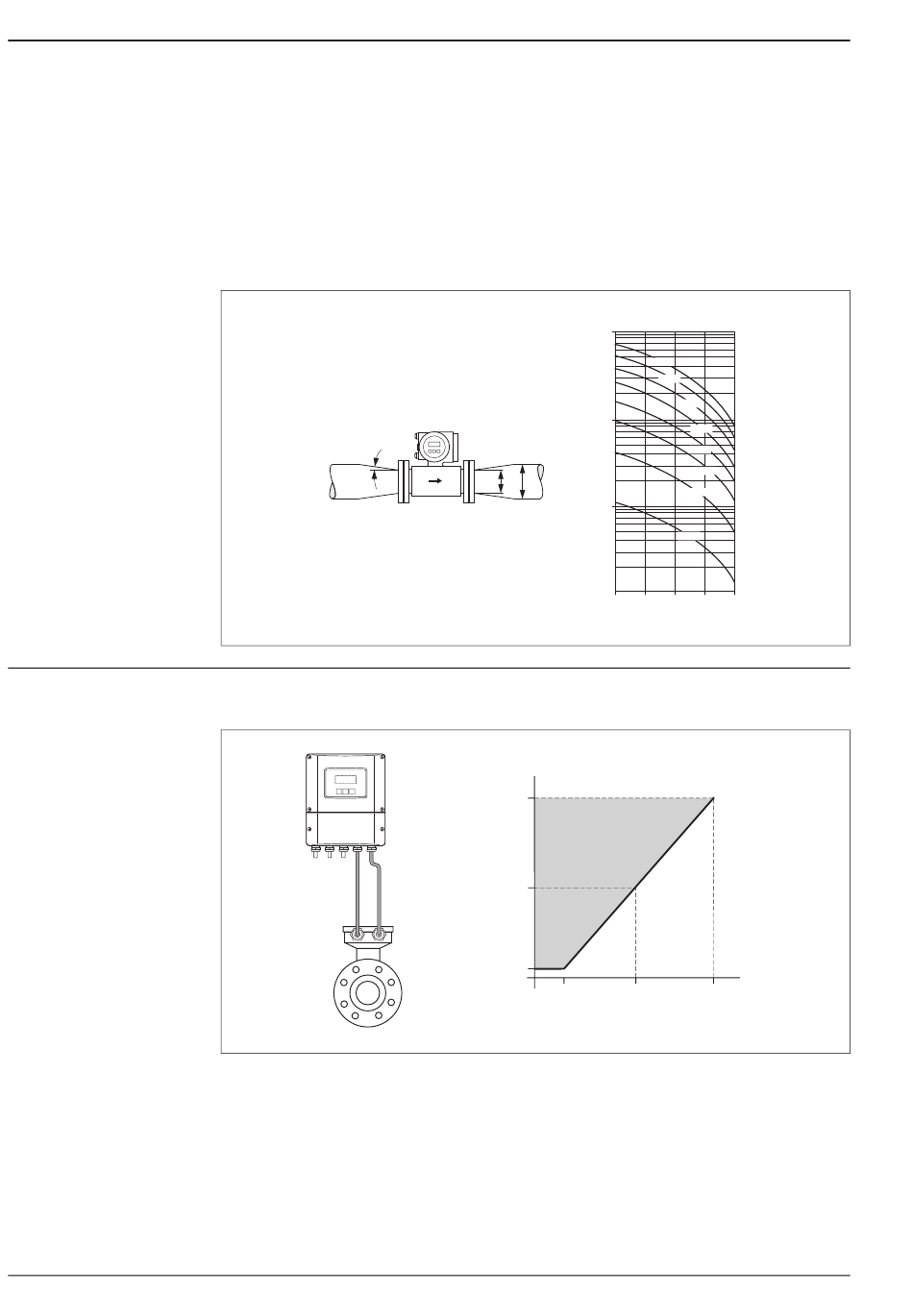

Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren und
Diffusoren. Das Nomogramm gilt nur für Flüssigkeiten mit Viskositäten ähnlich Wasser:
1. Durchmesserverhältnis d/D ermitteln.
2. Druckverlust in Abhängigkeit der Strömungsgeschwindigkeit (nach der Einschnürung) und dem
d/D-Verhältnis aus dem Nomogramm ablesen.
max. 8°
Die zulässige Kabellänge Lmax wird von der Messstoffleitfähigkeit bestimmt. Zur Messung von demineralisier-
tem Wasser ist eine Mindestleitfähigkeit von 20 µS/cm erforderlich.
Grau schraffiert = zulässiger Bereich für die Messstoffleitfähigkeit
Lmax = Verbindungskabellänge in [m]
µ
Messstoffleitfähigkeit in [ S/cm]
Beachten Sie bei der Montage der Getrenntausführung zudem folgende Hinweise, um korrekte Messresultate
zu erhalten:
• Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Messstoffleitfähigkeiten kann
durch Kabelbewegungen eine Verfälschung des Messsignales hervorgerufen werden.
• Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
• Gegebenenfalls Potentialausgleich zwischen Messaufnehmer und Messumformer sicherstellen.
d
D
µ
[ S/cm]
200
L
100
max
5
10
Proline Promag 50H, 53H
[mbar]
100
8 m/s
7 m/s
6 m/s
10
5 m/s
4 m/s
3 m/s
2 m/s
1
1 m/s
0.5 0.6 0.7 0.8 0.9
d / D
F06-5xxxxxxx-05-05-xx-xx-000
[m]
100 200
L
max
F06-5xxxxxxx-05-xx-xx-xx-006
