Einbaulage
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als auch
störende Ablagerungen im Messrohr. Promag bietet jedoch zusätzliche Funktionen, um schwierige Messstoffe
korrekt zu erfassen:
• Elektrodenreinigungsfunktion (ECC) zur Vorbeugung von elektrisch leitenden Ablagerungen im Messrohr,
z.B. bei belagsbildenden Messstoffen.
• Messstoffüberwachung (MSÜ) für die Erkennung teilgefüllter Messrohre, bzw. bei ausgasenden Messstoffen
oder Anwendungen mit schwankendem Prozessdruck (nur bei DN 15...100).
Vertikale Einbaulage:
Diese Einbaulage ist optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoffüberwachung.
Horizontale Einbaulage:
Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden Messelektroden
infolge mitgeführter Luftblasen wird dadurch vermieden.
Achtung!
Die Messstoffüberwachung funktioniert nur dann korrekt, wenn das Messgerät waagerecht eingebaut und das
Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Messstoffüberwa-
chung bei teilgefülltem oder leerem Messrohr wirklich anspricht.
A
2

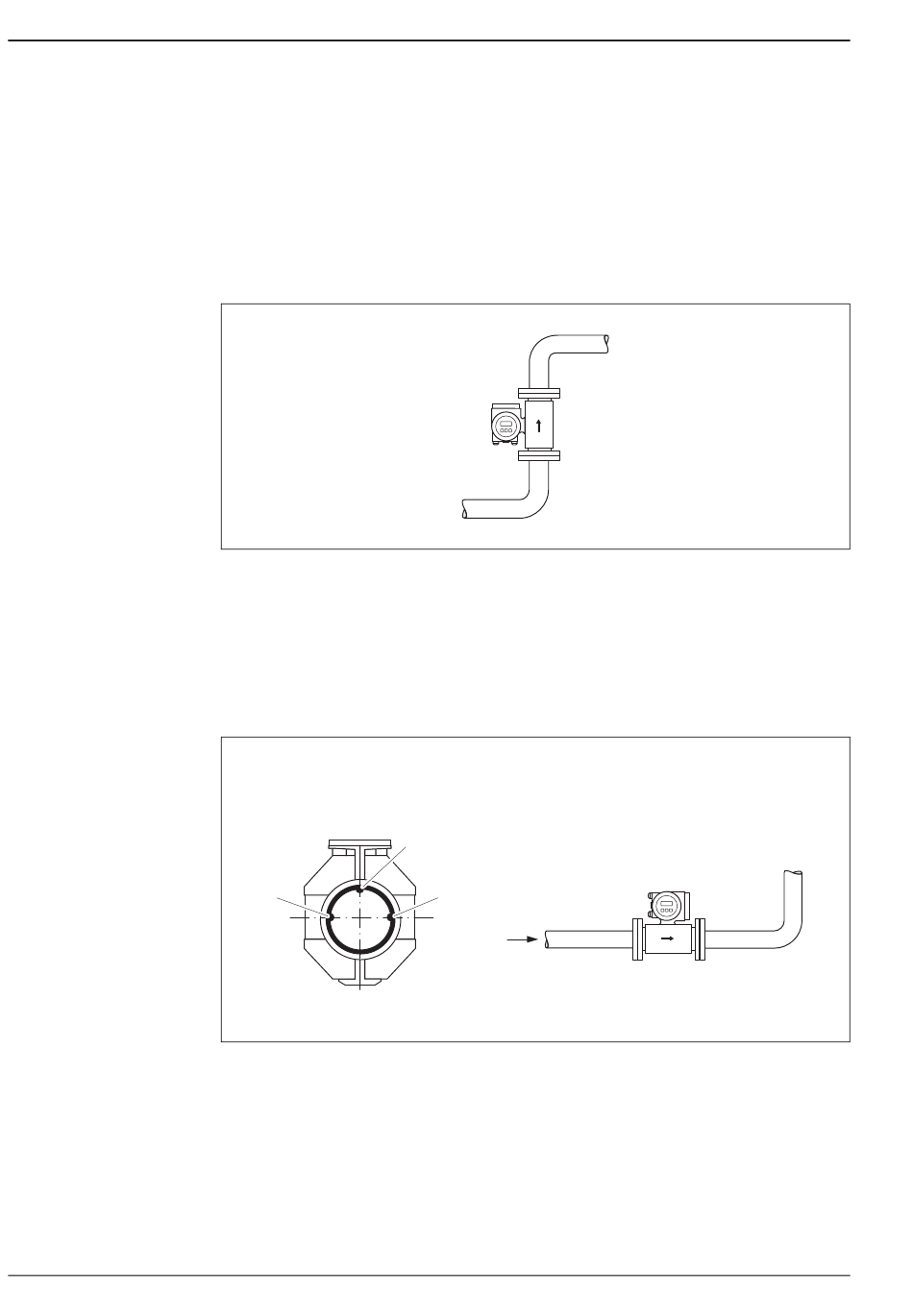

1 = MSÜ-Elektrode (Messstoffüberwachung, Leerrohrdetektion); nicht bei Promag H / DN 2, 4
2 = Messelektroden (Signalerfassung)
1
2
A
