Versorgungsausfall
Potenzialausgleich
10
Überbrückung von min. 1 Netzperiode:
• EEPROM oder T-DAT (nur Promag 53) sichern Messsystemdaten bei Ausfall der Hilfsenergie
• S-DAT: auswechselbarer Datenspeicher mit Messaufnehmer-Kennwerten (Nennweite, Seriennummer,
Kalibrierfaktor, Nullpunkt, usw.)
Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf demselben
elektrischen Potenzial liegen.
Prozessanschlüsse aus Metall
Der Potenzialausgleich erfolgt in der Regel über die metallischen, messstoffberührenden Prozessanschlüsse,
welche direkt auf den Messaufnehmer montiert sind. Damit entfällt in der Regel der Einsatz von weiteren
Potenzialausgleichs-Maßnahmen.
Prozessanschlüsse aus Kunststoff
Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich zwischen Messaufnehmer und Messstoff über
zusätzliche Erdungsringe sicherzustellen. Ein Fehlen von Erdungsringen kann die Messgenauigkeit beeinflus-
sen oder zur Zerstörung des Messaufnehmers durch elektrochemischen Abbau von Elektroden führen.

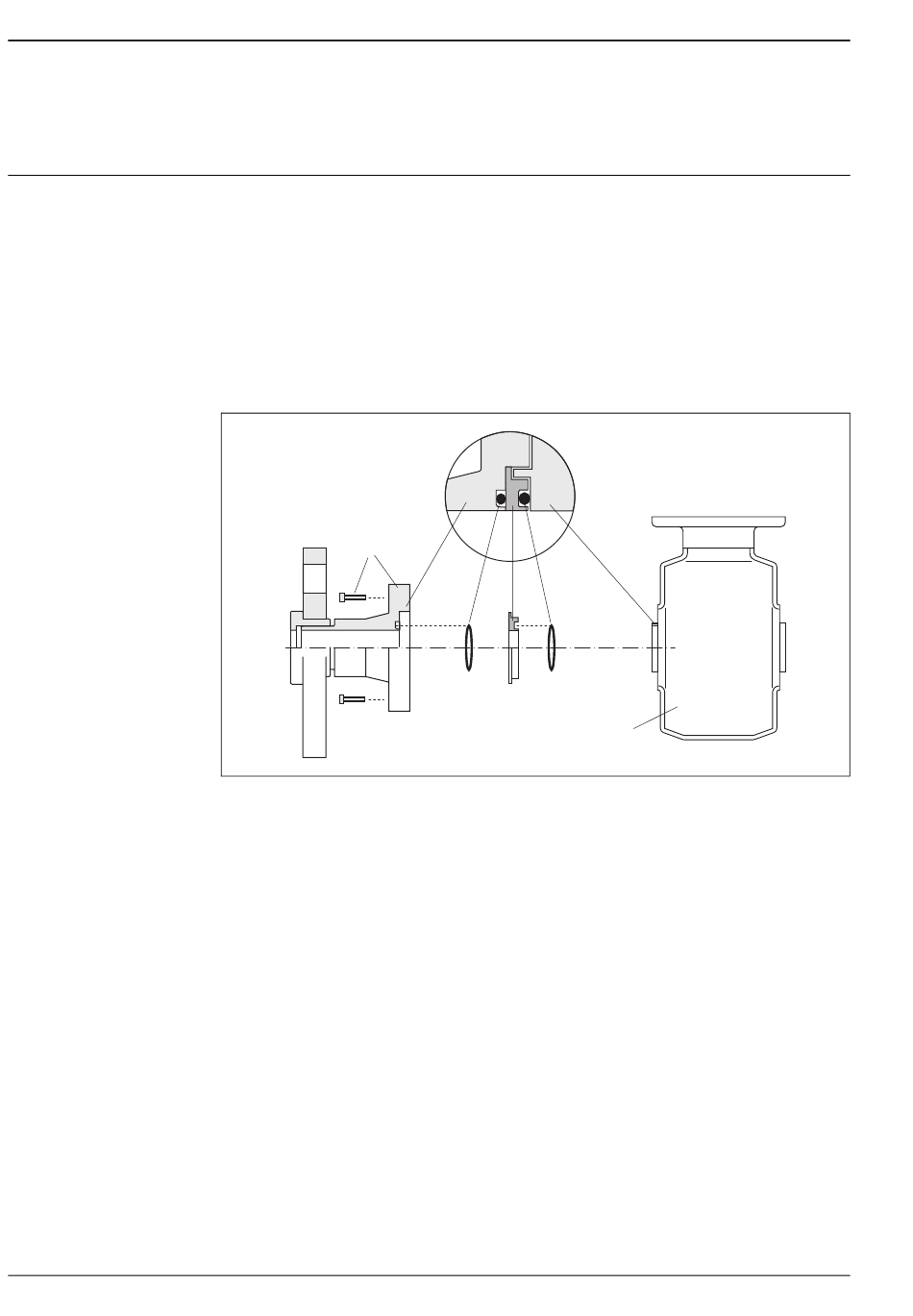

1
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Kunststoffscheibe (Platzhalter) bzw. Erdungsring
4 Messaufnehmer
Beachten Sie beim Einsatz von Erdungsringen folgende Punkte:
• Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen entsprechende Kunststoff-
scheiben eingesetzt. Diese Kunststoffscheiben dienen nur als "Platzhalter" und besitzen keinerlei Potenzial-
ausgleichsfunktion. Sie übernehmen zudem eine entscheidende Dichtungsfunktion an der Schnittstelle
Sensor/Anschluss. Bei Prozessanschlüssen ohne metallische Erdungsringe dürfen diese Kunststoffscheiben/
Dichtungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren!
• Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden.
Achten Sie bei der Bestellung darauf, dass die Erdringe kompatibel zum Elektrodenwerkstoff sind. Ansonsten
besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört werden! Werkstoffanga-
ben finden Sie auf Seite 38 ff..
• Erdungsringe, inkl. Dichtungen, werden innerhalb der Prozessanschlüsse montiert. Die Einbaulänge wird
dadurch nicht beeinflusst. Abmessungen von Erdungsringen finden Sie auf Seite 33.
2 3 2 4
Proline Promag 50H, 53H
