Proline Promag 50H, 53H
Endress+Hauser
Getrenntausführung DN 40...100
DN PN
[mm] [inch] [bar]
40 1 1/2" 16
50 2" 16
65 2 1/2" 16
80 3" 16
100 4" 16
Gesamte Einbaulänge abhängig von den Prozessanschlüssen

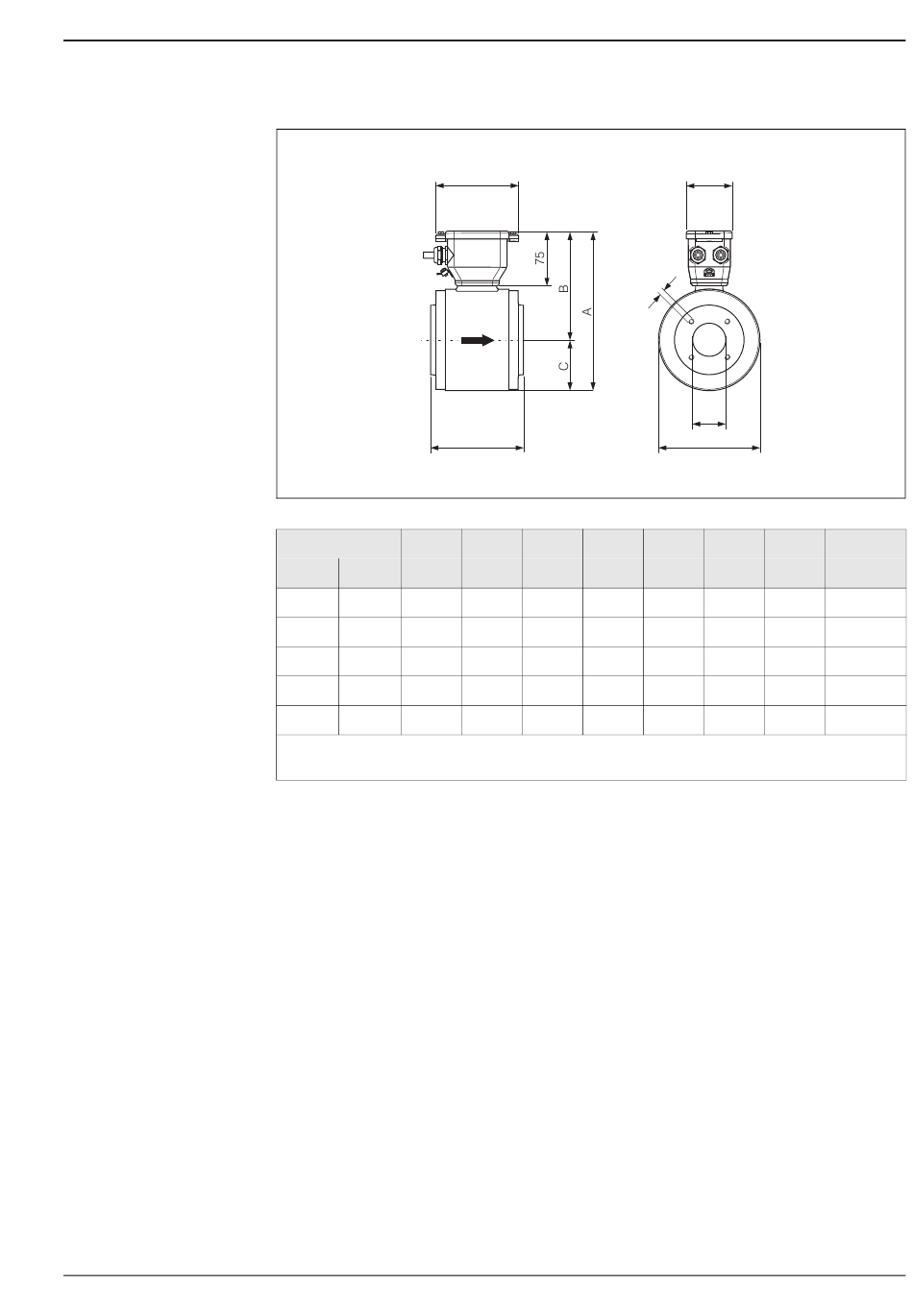

Abmessungen Wandaufbaugehäuse
125
L
DI L A
[mm] [mm] [mm]
35,3 140 216
48,1 140 241
59,9 140 241
72,6 200 290
97,5 200 290
→
Seite 27 ff.
→
Seite 20
70
M
DI
K
F06-xxHxxxxx-06-05-xx-xx-000
B C K
[mm] [mm] [mm]
151,5 64,5 128
164,0 77,0 153
164,0 77,0 153
188,5 101,5 203
188,5 101,5 203
M
[mm]
M 8x4
M 8x4
M 8x4
M 12x4
M 12x4
