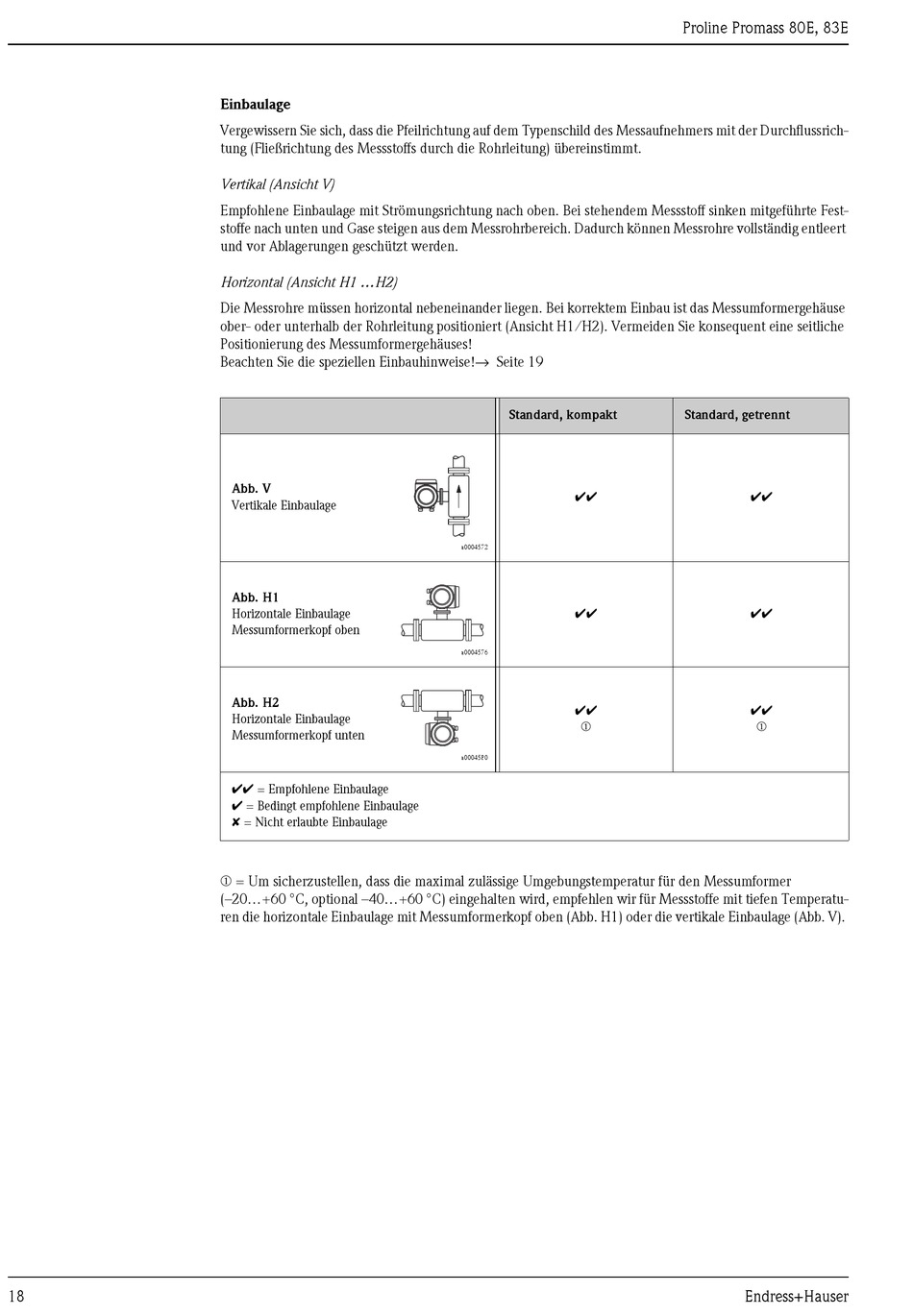

Einbaulage
Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchflussrich-
tung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt.
Vertikal (Ansicht V)
Empfohlene Einbaulage mit Strömungsrichtung nach oben. Bei stehendem Messstoff sinken mitgeführte Fest-
stoffe nach unten und Gase steigen aus dem Messrohrbereich. Dadurch können Messrohre vollständig entleert
und vor Ablagerungen geschützt werden.
Horizontal (Ansicht H1 ...H2)
Die Messrohre müssen horizontal nebeneinander liegen. Bei korrektem Einbau ist das Messumformergehäuse
ober- oder unterhalb der Rohrleitung positioniert (Ansicht H1/H2). Vermeiden Sie konsequent eine seitliche
Positionierung des Messumformergehäuses!
Beachten Sie die speziellen Einbauhinweise!→ Seite 19
Abb. V
Vertikale Einbaulage
Abb. H1
Horizontale Einbaulage
Messumformerkopf oben
Abb. H2
Horizontale Einbaulage
Messumformerkopf unten
ÃÃ = Empfohlene Einbaulage
à = Bedingt empfohlene Einbaulage
✘ = Nicht erlaubte Einbaulage
m = Um sicherzustellen, dass die maximal zulässige Umgebungstemperatur für den Messumformer
(–20...+60 °C, optional –40...+60 °C) eingehalten wird, empfehlen wir für Messstoffe mit tiefen Temperatu-
ren die horizontale Einbaulage mit Messumformerkopf oben (Abb. H1) oder die vertikale Einbaulage (Abb. V).
Standard, kompakt
ÃÃ
a0004572
ÃÃ
a0004576
ÃÃ
m
a0004580
Proline Promass 80E, 83E
Standard, getrennt
ÃÃ
ÃÃ
ÃÃ
m
