7.4 Kleine technische Servicearbeiten
Austausch der Gruppendichtung
1. Stellen Sie sicher, dass die Maschine ausgeschaltet ist, der Netzstecker gezogen und das Gerät auf
Zimmertemperatur abgekühlt ist.
2. Zum leichteren Arbeiten empfiehlt sich, alle abnehmbaren Teile (Tassenablage, Wassertank, Auffangschale) zu
entfernen und das Gerät auf den Kopf zu stellen.
3. Lösen Sie nun die Senkkopfschraube in der Mitte der Brühgruppe bzw. der Duschplatte mit einem
Inbusschlüssel 3mm.
4. Die Duschplatte sowie der Duschenhalter (aus Messing) lassen sich einfach abnehmen (sollte dies nicht der
Fall sein sind evtl. die Bauteile mit Kaffeeresten und Fett verklebt).
5. Unter dem Duschenhalter befindet sich ein dünner Dichtungsring, die Dichtung der Duschplatte
(Art. Nr. C449900790) .
6. Die Gruppendichtung (Art. Nr. C449900229) können Sie nur entfernen, indem Sie einen schmalen
Schlitzschraubendreher zwischen Duschenhalter und Gruppendichtung stecken und diese heraushebeln
(bei diesem Vorgang wird die alte Gruppendichtung beschädigt/zerstört).
7. Bevor Sie die neue Gruppendichtung einsetzen, sollten Sie die hierfür vorgesehene Nut komplett reinigen.
8. Beim Einsetzen der Gruppendichtung ist darauf zu achten, dass die angefaste Seite (Seite mit ECM Schriftzug)
nach oben zeigt, also im eingebauten Zustand nicht mehr zu sehen ist.
9. Drücken Sie die Gruppendichtung gleichmäßig nach und nach in die vorab gereinigte Nut.
10. Anschließend schrauben Sie die Duschplatte (Art.Nr. C519900102) und den Duschenhalter wieder an.
11. Um den richtigen Sitz der Gruppendichtung zu gewährleisten, setzen Sie einen Filterträger ohne Sieb vorsichtig
in die Brühgruppe ein und ziehen ihn langsam fest.
12. Die Brühgruppe ist wieder einsatzbereit.

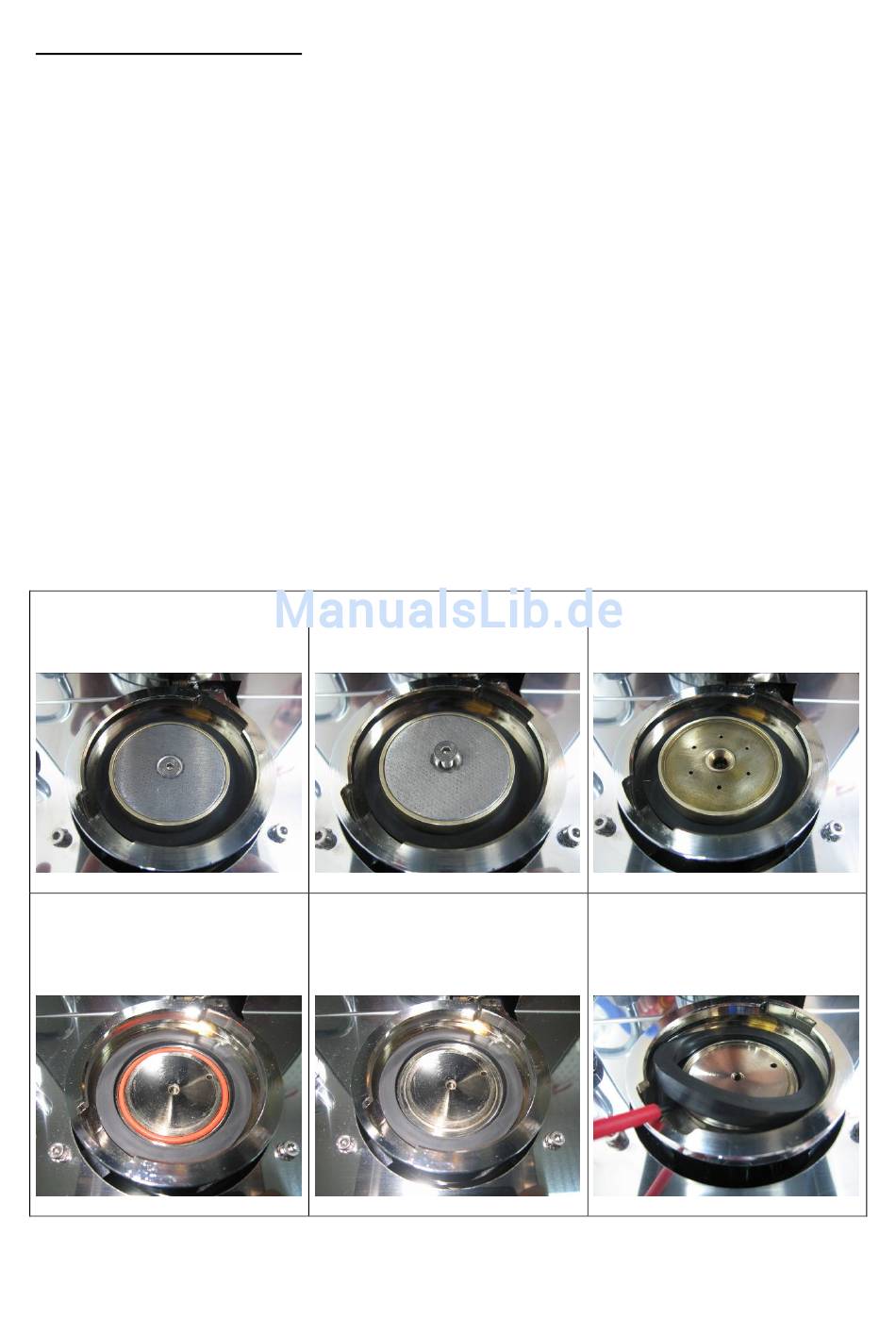

Im Folgenden wird die weitere Vorgehensweise dargestellt (siehe Abbildungen):
1.
Brühgruppe zu Beginn
4.
Entfernen Sie den dünnen
Dichtungsring
2.
Lösen Sie die Senkkopfschraube in
der Mitte der Brühgruppe
5.
Sie können nun die Gruppendichtung
entfernen
10
3.
Entfernen Sie das Duschensieb mit
Duschplatte
6.
Hebeln Sie nun die Gruppendichtung
mit einem Schlitzschraubendreher
heraus
