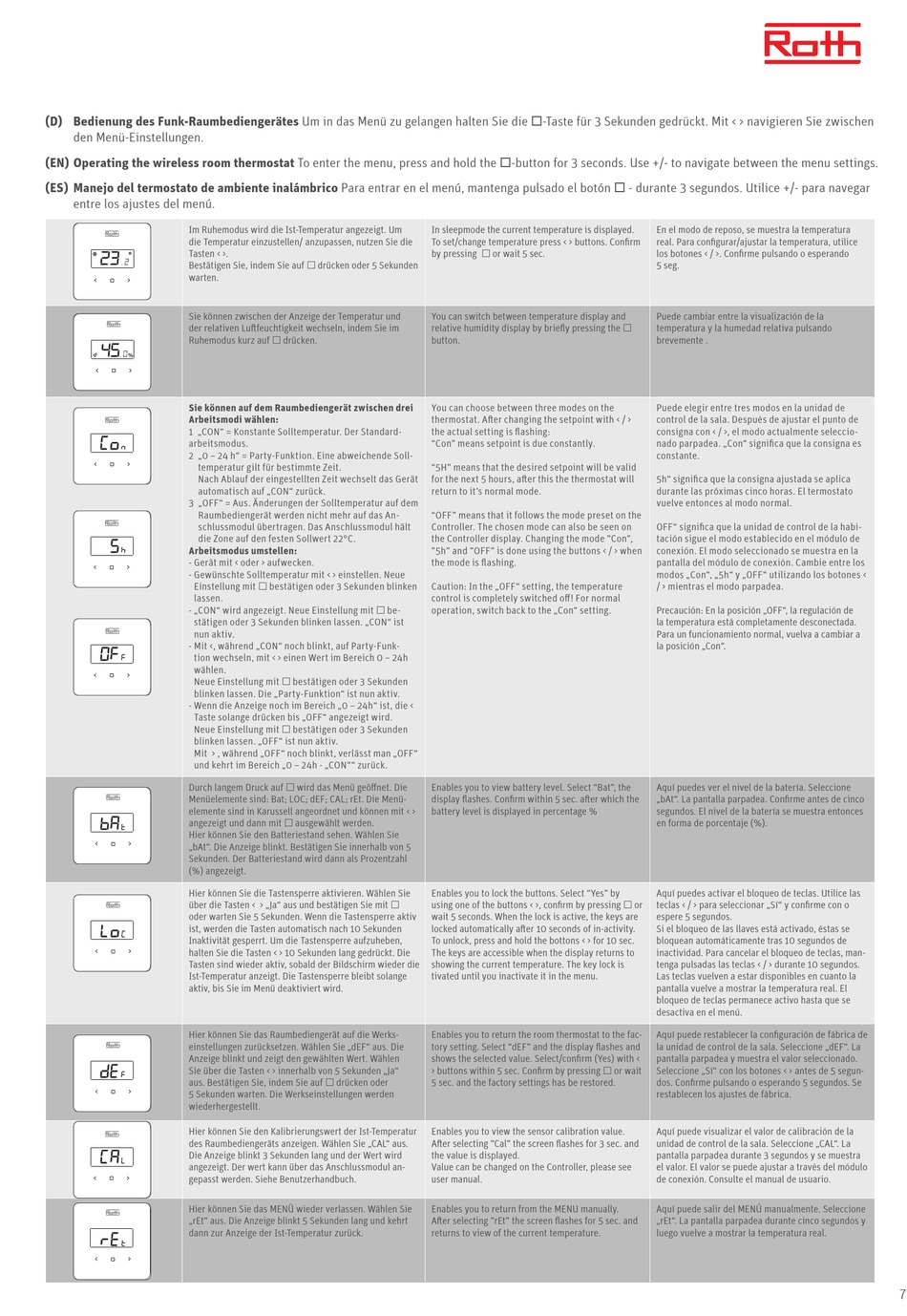

(D) Bedienung des Funk-Raumbediengerätes Um in das Menü zu gelangen halten Sie die -Taste für 3 Sekunden gedrückt. Mit < > navigieren Sie zwischen
den Menü-Einstellungen.
(EN) Operating the wireless room thermostat To enter the menu, press and hold the -button for 3 seconds. Use +/- to navigate between the menu settings.
(ES) Manejo del termostato de ambiente inalámbrico Para entrar en el menú, mantenga pulsado el botón - durante 3 segundos. Utilice +/- para navegar
entre los ajustes del menú.
Im Ruhemodus wird die Ist-Temperatur angezeigt. Um
die Temperatur einzustellen/ anzupassen, nutzen Sie die
Tasten < >.
23
.2
Bestätigen Sie, indem Sie auf drücken oder 5 Sekunden
warten.
<
>
Sie können zwischen der Anzeige der Temperatur und
der relativen Luftfeuchtigkeit wechseln, indem Sie im
Ruhemodus kurz auf drücken.
45
.0
<
>
Sie können auf dem Raumbediengerät zwischen drei
Arbeitsmodi wählen:
1 „CON" = Konstante Solltemperatur. Der Standard-
arbeitsmodus.
2 „0 – 24 h" = Party-Funktion. Eine abweichende Soll-
<
>
temperatur gilt für bestimmte Zeit.
Nach Ablauf der eingestellten Zeit wechselt das Gerät
automatisch auf „CON" zurück.
3 „OFF" = Aus. Änderungen der Solltemperatur auf dem
Raumbediengerät werden nicht mehr auf das An-
schlussmodul übertragen. Das Anschlussmodul hält
die Zone auf den festen Sollwert 22°C.
Arbeitsmodus umstellen:
- Gerät mit < oder > aufwecken.
<
>
- Gewünschte Solltemperatur mit < > einstellen. Neue
Einstellung mit bestätigen oder 3 Sekunden blinken
lassen.
- „CON" wird angezeigt. Neue Einstellung mit be-
stätigen oder 3 Sekunden blinken lassen. „CON" ist
nun aktiv.
- Mit <, während „CON" noch blinkt, auf Party-Funk-
tion wechseln, mit < > einen Wert im Bereich 0 – 24h
wählen.
<
>
Neue Einstellung mit bestätigen oder 3 Sekunden
blinken lassen. Die „Party-Funktion" ist nun aktiv.
- Wenn die Anzeige noch im Bereich „0 – 24h" ist, die <
Taste solange drücken bis „OFF" angezeigt wird.
Neue Einstellung mit bestätigen oder 3 Sekunden
blinken lassen. „OFF" ist nun aktiv.
Mit > , während „OFF" noch blinkt, verlässt man „OFF"
und kehrt im Bereich „0 – 24h - „CON"" zurück.
Durch langem Druck auf wird das Menü geöffnet. Die
Menüelemente sind: Bat; LOC; dEF; CAL; rEt. Die Menü-
elemente sind in Karussell angeordnet und können mit < >
angezeigt und dann mit ausgewählt werden.
Hier können Sie den Batteriestand sehen. Wählen Sie
<
>
„bAt". Die Anzeige blinkt. Bestätigen Sie innerhalb von 5
Sekunden. Der Batteriestand wird dann als Prozentzahl
(%) angezeigt.
Hier können Sie die Tastensperre aktivieren. Wählen Sie
über die Tasten < > „Ja" aus und bestätigen Sie mit
oder warten Sie 5 Sekunden. Wenn die Tastensperre aktiv
ist, werden die Tasten automatisch nach 10 Sekunden
Inaktivität gesperrt. Um die Tastensperre aufzuheben,
<
>
halten Sie die Tasten < > 10 Sekunden lang gedrückt. Die
Tasten sind wieder aktiv, sobald der Bildschirm wieder die
Ist-Temperatur anzeigt. Die Tastensperre bleibt solange
aktiv, bis Sie im Menü deaktiviert wird.
Hier können Sie das Raumbediengerät auf die Werks-
einstellungen zurücksetzen. Wählen Sie „dEF" aus. Die
Anzeige blinkt und zeigt den gewählten Wert. Wählen
Sie über die Tasten < > innerhalb von 5 Sekunden „Ja"
aus. Bestätigen Sie, indem Sie auf drücken oder
<
>
5 Sekunden warten. Die Werkseinstellungen werden
wiederhergestellt.
Hier können Sie den Kalibrierungswert der Ist-Temperatur
des Raumbediengeräts anzeigen. Wählen Sie „CAL" aus.
Die Anzeige blinkt 3 Sekunden lang und der Wert wird
angezeigt. Der wert kann über das Anschlussmodul an-
<
>
gepasst werden. Siehe Benutzerhandbuch.
Hier können Sie das MENÜ wieder verlassen. Wählen Sie
„rEt" aus. Die Anzeige blinkt 5 Sekunden lang und kehrt
dann zur Anzeige der Ist-Temperatur zurück.
<
>
In sleepmode the current temperature is displayed.
To set/change temperature press < > buttons. Confirm
by pressing or wait 5 sec.
You can switch between temperature display and
relative humidity display by briefly pressing the
button.
You can choose between three modes on the
thermostat. After changing the setpoint with < / >
the actual setting is flashing:
"Con" means setpoint is due constantly.
"5H" means that the desired setpoint will be valid
for the next 5 hours, after this the thermostat will
return to it's normal mode.
"OFF" means that it follows the mode preset on the
Controller. The chosen mode can also be seen on
the Controller display. Changing the mode "Con",
"5h" and "OFF" is done using the buttons < / > when
the mode is flashing.
Caution: In the „OFF" setting, the temperature
control is completely switched off! For normal
operation, switch back to the „Con" setting.
Enables you to view battery level. Select "Bat", the
display flashes. Confirm within 5 sec. after which the
battery level is displayed in percentage %
Enables you to lock the buttons. Select "Yes" by
using one of the buttons < >, confirm by pressing or
wait 5 seconds. When the lock is active, the keys are
locked automatically after 10 seconds of in-activity.
To unlock, press and hold the bottons < > for 10 sec.
The keys are accessible when the display returns to
showing the current temperature. The key lock is
tivated until you inactivate it in the menu.
Enables you to return the room thermostat to the fac-
tory setting. Select "dEF" and the display flashes and
shows the selected value. Select/confirm (Yes) with <
> buttons within 5 sec. Confirm by pressing or wait
5 sec. and the factory settings has be restored.
Enables you to view the sensor calibration value.
After selecting "Cal" the screen flashes for 3 sec. and
the value is displayed.
Value can be changed on the Controller, please see
user manual.
Enables you to return from the MENU manually.
After selecting "rEt" the screen flashes for 5 sec. and
returns to view of the current temperature.
En el modo de reposo, se muestra la temperatura
real. Para configurar/ajustar la temperatura, utilice
los botones < / >. Confirme pulsando o esperando
5 seg.
Puede cambiar entre la visualización de la
temperatura y la humedad relativa pulsando
brevemente .
Puede elegir entre tres modos en la unidad de
control de la sala. Después de ajustar el punto de
consigna con < / >, el modo actualmente seleccio-
nado parpadea. „Con" significa que la consigna es
constante.
5h" significa que la consigna ajustada se aplica
durante las próximas cinco horas. El termostato
vuelve entonces al modo normal.
OFF" significa que la unidad de control de la habi-
tación sigue el modo establecido en el módulo de
conexión. El modo seleccionado se muestra en la
pantalla del módulo de conexión. Cambie entre los
modos „Con", „5h" y „OFF" utilizando los botones <
/ > mientras el modo parpadea.
Precaución: En la posición „OFF", la regulación de
la temperatura está completamente desconectada.
Para un funcionamiento normal, vuelva a cambiar a
la posición „Con".
Aquí puedes ver el nivel de la batería. Seleccione
„bAt". La pantalla parpadea. Confirme antes de cinco
segundos. El nivel de la batería se muestra entonces
en forma de porcentaje (%).
Aquí puedes activar el bloqueo de teclas. Utilice las
teclas < / > para seleccionar „Sí" y confirme con o
espere 5 segundos.
Si el bloqueo de las llaves está activado, éstas se
bloquean automáticamente tras 10 segundos de
inactividad. Para cancelar el bloqueo de teclas, man-
tenga pulsadas las teclas < / > durante 10 segundos.
Las teclas vuelven a estar disponibles en cuanto la
pantalla vuelve a mostrar la temperatura real. El
bloqueo de teclas permanece activo hasta que se
desactiva en el menú.
Aquí puede restablecer la configuración de fábrica de
la unidad de control de la sala. Seleccione „dEF". La
pantalla parpadea y muestra el valor seleccionado.
Seleccione „Sí" con los botones < > antes de 5 segun-
dos. Confirme pulsando o esperando 5 segundos. Se
restablecen los ajustes de fábrica.
Aquí puede visualizar el valor de calibración de la
unidad de control de la sala. Seleccione „CAL". La
pantalla parpadea durante 3 segundos y se muestra
el valor. El valor se puede ajustar a través del módulo
de conexión. Consulte el manual de usuario.
Aquí puede salir del MENÚ manualmente. Seleccione
„rEt". La pantalla parpadea durante cinco segundos y
luego vuelve a mostrar la temperatura real.
7
