Bauanleitung 117.938
Opitec Flitzer
5

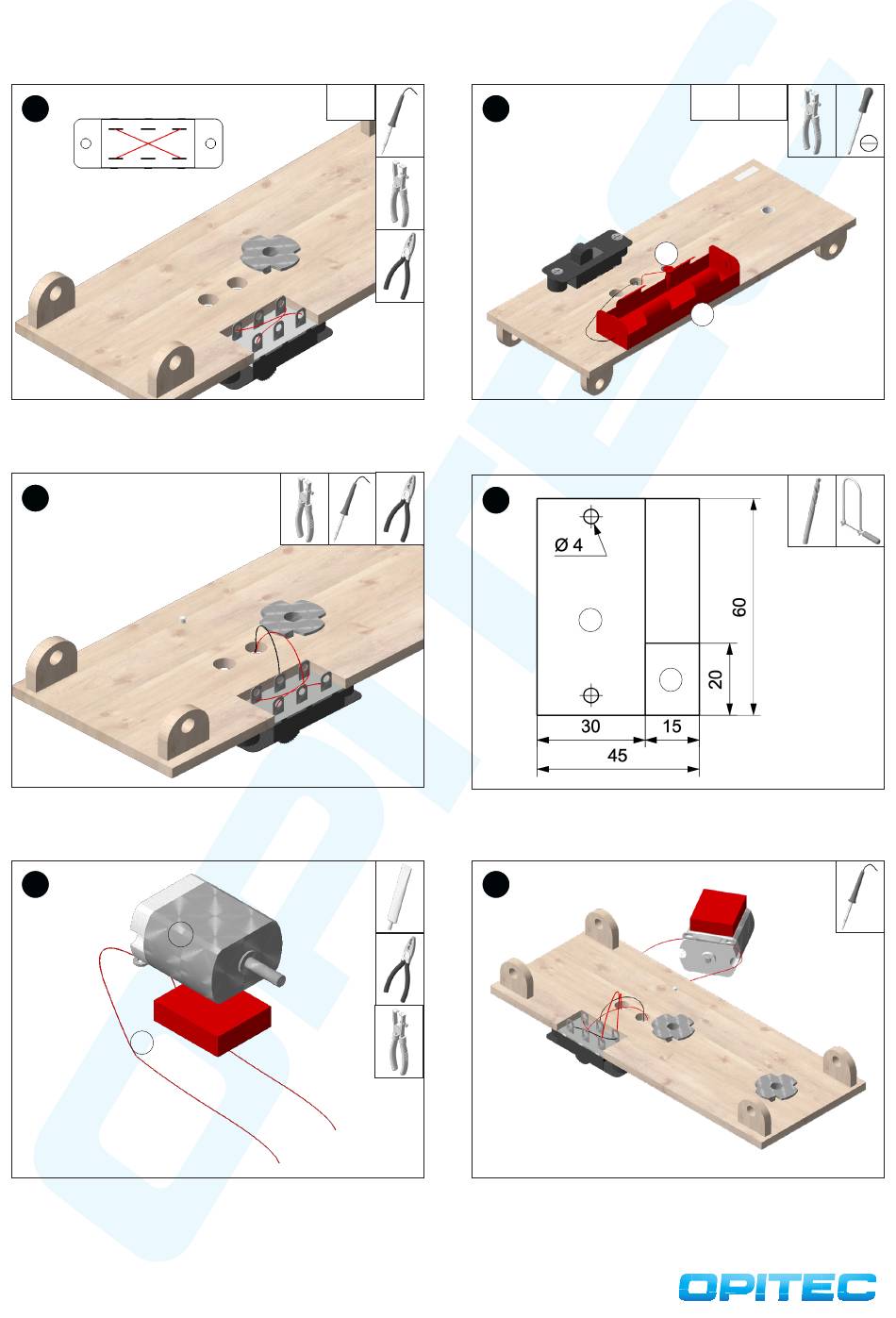

Von der Schaltlitze (12) zwei ca. 20mm lange Kabelstücke ablängen
und beidseitig abisolieren. Anschließend überkreuzt an den äusseren
Schalteranschlüssen anlöten. Siehe Abbildung!
7
Die Kabel des Batteriehalters wie abgebildet an den mitteleren Schal-
teranschlüssen des Schalters (19) anlöten. Überstehende Schraube des
Batteriehalters abzwicken und entgraten.
9
20
B
Hinweis:
Motor NICHT auf die Grund-
platte aufkleben!
Den Motor (20) auf Teil B aufkleben. 2 ca. 100mm lange Litzenstücke
ablängen und beidseitig abisolieren. Jeweils ein Kabel an die Motor-
anschlüsse anlöten.
3
12
6
Den Batteriehalter (21) wie abgebildet mit einer Schraube (22) befesti-
gen. (Position siehe Schablone Seite 7). Die beiden Kabelenden durch
eine der beiden Bohrungen nach unten führen.
8
Die Schablone für den Motorhalter (Seite 7) auf das Sperrholz (2)
übertragen, Löcher ø4mm bohren und die Teile A+B mit der Laubsäge
aussägen. Sägeschnitte säubern.
10
Die Kabel durch die freien Bohrungen im Chassis führen. Die beiden
vom Motor kommenden Kabel wie abgebildet an den beiden äusseren
Schalteranschlüssen anlöten.
21
22
22
22
A
B
ø4
