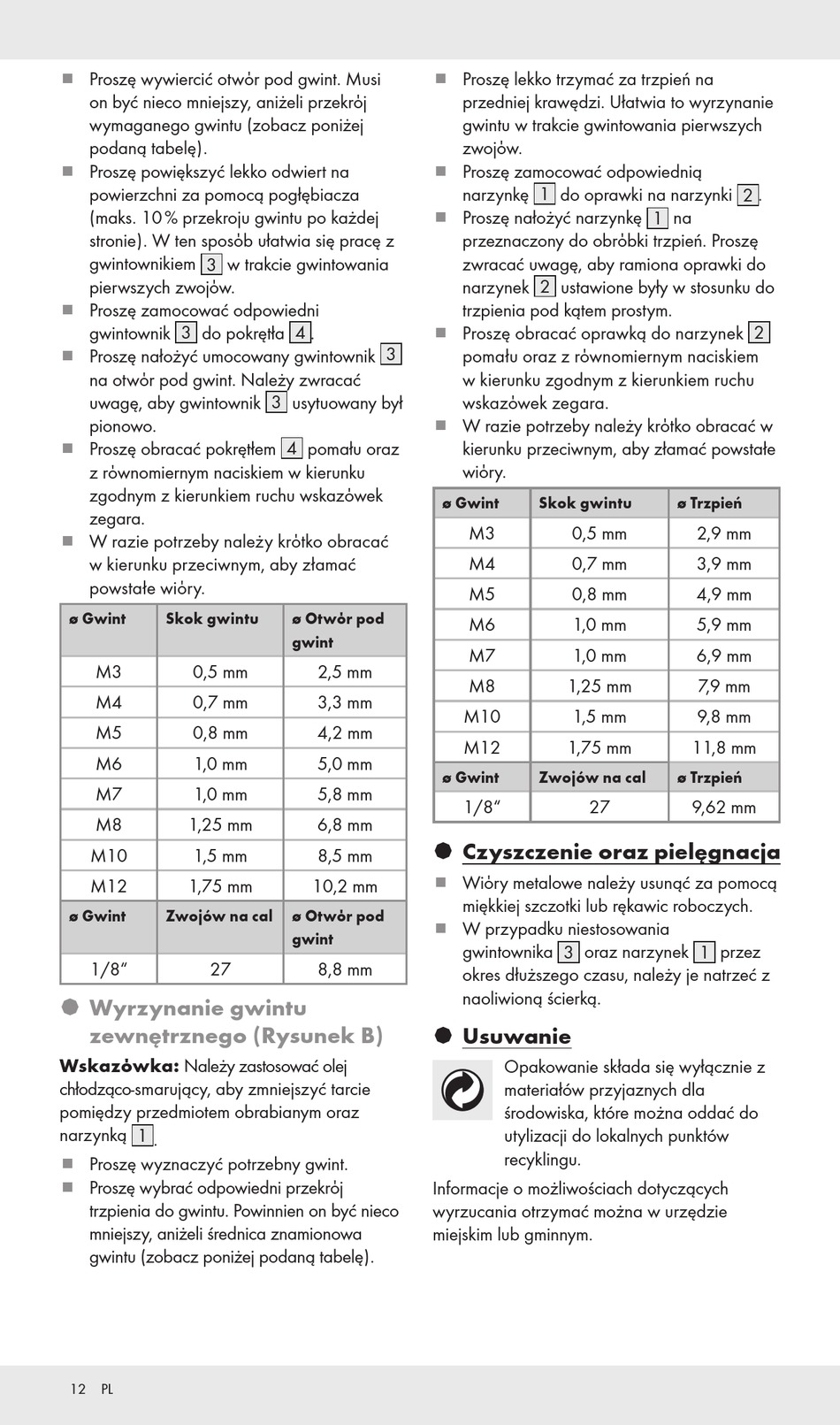

Proszę wywiercić otwόr pod gwint. Musi
on być nieco mniejszy, aniżeli przekrόj
wymaganego gwintu (zobacz poniżej
podaną tabelę).
Proszę powiększyć lekko odwiert na
powierzchni za pomocą pogłębiacza
(maks. 10 % przekroju gwintu po każdej
stronie). W ten sposόb ułatwia się pracę z
gwintownikiem 3 w trakcie gwintowania
pierwszych zwojόw.
Proszę zamocować odpowiedni
gwintownik 3 do pokrętła 4 .
Proszę nałożyć umocowany gwintownik 3
na otwόr pod gwint. Należy zwracać
uwagę, aby gwintownik 3 usytuowany był
pionowo.
Proszę obracać pokrętłem 4 pomału oraz
z rόwnomiernym naciskiem w kierunku
zgodnym z kierunkiem ruchu wskazόwek
zegara.
W razie potrzeby należy krόtko obracać
w kierunku przeciwnym, aby złamać
powstałe wiόry.
ø Gwint Skok gwintu
M3 0,5 mm
M4 0,7 mm
M5 0,8 mm
M6 1,0 mm
M7 1,0 mm
M8 1,25 mm
M10 1,5 mm
M12 1,75 mm
ø Gwint Zwojów na cal
1/8" 27
§ Wyrzynanie gwintu
zewnętrznego (Rysunek B)
Wskazόwka: Należy zastosować olej
chłodząco-smarujący, aby zmniejszyć tarcie
pomiędzy przedmiotem obrabianym oraz
narzynką 1 .
Proszę wyznaczyć potrzebny gwint.
Proszę wybrać odpowiedni przekrόj
trzpienia do gwintu. Powinnien on być nieco
mniejszy, aniżeli średnica znamionowa
gwintu (zobacz poniżej podaną tabelę).
12 PL
ø Gwint
ø Otwόr pod
gwint
2,5 mm
3,3 mm
4,2 mm
5,0 mm
ø Gwint
5,8 mm
6,8 mm
§ Czyszczenie oraz pielęgnacja
8,5 mm
10,2 mm
ø Otwόr pod
gwint
8,8 mm
§ Usuwanie
Informacje o możliwościach dotyczących
wyrzucania otrzymać można w urzędzie
miejskim lub gminnym.
Proszę lekko trzymać za trzpień na
przedniej krawędzi. Ułatwia to wyrzynanie
gwintu w trakcie gwintowania pierwszych
zwojόw.
Proszę zamocować odpowiednią
narzynkę 1 do oprawki na narzynki 2 .
Proszę nałożyć narzynkę 1 na
przeznaczony do obrόbki trzpień. Proszę
zwracać uwagę, aby ramiona oprawki do
narzynek 2 ustawione były w stosunku do
trzpienia pod kątem prostym.
Proszę obracać oprawką do narzynek 2
pomału oraz z rόwnomiernym naciskiem
w kierunku zgodnym z kierunkiem ruchu
wskazόwek zegara.
W razie potrzeby należy krόtko obracać w
kierunku przeciwnym, aby złamać powstałe
wiόry.
Skok gwintu
M3 0,5 mm
M4 0,7 mm
M5 0,8 mm
M6 1,0 mm
M7 1,0 mm
M8 1,25 mm
M10 1,5 mm
M12 1,75 mm
Zwojów na cal
1/8" 27
Wiόry metalowe należy usunąć za pomocą
miękkiej szczotki lub rękawic roboczych.
W przypadku niestosowania
gwintownika 3 oraz narzynek 1 przez
okres dłuższego czasu, należy je natrzeć z
naoliwioną ścierką.
Opakowanie składa się wyłącznie z
materiałów przyjaznych dla
środowiska, które można oddać do
utylizacji do lokalnych punktów
recyklingu.
ø Trzpień
2,9 mm
3,9 mm
4,9 mm
5,9 mm
6,9 mm
7,9 mm
9,8 mm
11,8 mm
ø Trzpień
9,62 mm
