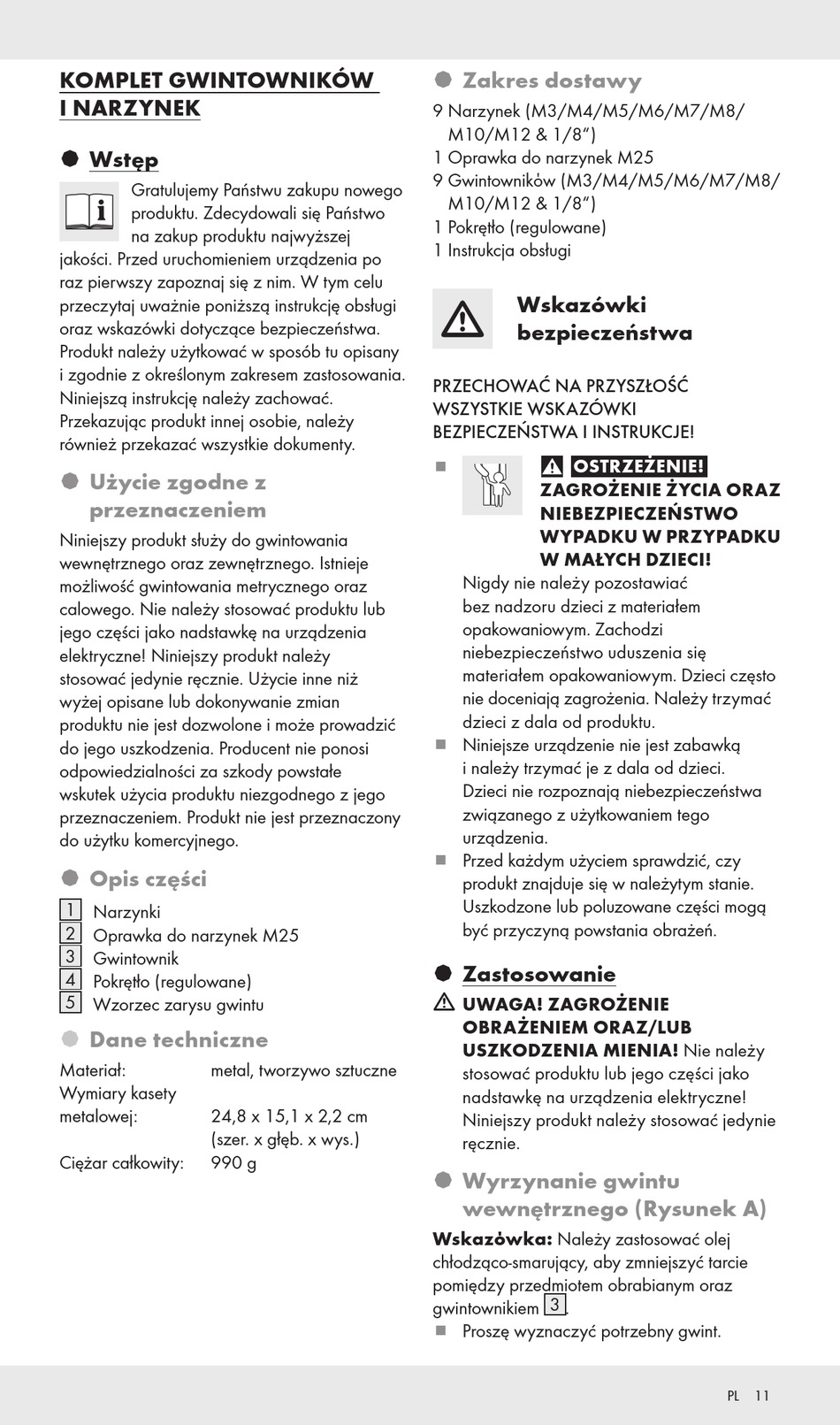

Powerfix Profi HG00060 Bedienungs- Und Sicherheitshinweise Seite 10

KOMPLET GWINTOWNIKÓW
I NARZYNEK
§ Wstęp
Gratulujemy Państwu zakupu nowego
produktu. Zdecydowali się Państwo
na zakup produktu najwyższej
jakości. Przed uruchomieniem urządzenia po
raz pierwszy zapoznaj się z nim. W tym celu
przeczytaj uważnie poniższą instrukcję obsługi
oraz wskazówki dotyczące bezpieczeństwa.
Produkt należy użytkować w sposób tu opisany
i zgodnie z określonym zakresem zastosowania.
Niniejszą instrukcję należy zachować.
Przekazując produkt innej osobie, należy
również przekazać wszystkie dokumenty.
§ Użycie zgodne z
przeznaczeniem
Niniejszy produkt służy do gwintowania
wewnętrznego oraz zewnętrznego. Istnieje
możliwość gwintowania metrycznego oraz
calowego. Nie należy stosować produktu lub
jego części jako nadstawkę na urządzenia
elektryczne! Niniejszy produkt należy
stosować jedynie ręcznie. Użycie inne niż
wyżej opisane lub dokonywanie zmian
produktu nie jest dozwolone i może prowadzić
do jego uszkodzenia. Producent nie ponosi
odpowiedzialności za szkody powstałe
wskutek użycia produktu niezgodnego z jego
przeznaczeniem. Produkt nie jest przeznaczony
do użytku komercyjnego.
§ Opis części
1 Narzynki
2 Oprawka do narzynek M25
3 Gwintownik
4 Pokrętło (regulowane)
5 Wzorzec zarysu gwintu
Dane techniczne
§
Materiał: metal, tworzywo sztuczne
Wymiary kasety
metalowej: 24,8 x 15,1 x 2,2 cm
(szer. x głęb. x wys.)
Ciężar całkowity: 990 g
§ Zakres dostawy
9 Narzynek (M3/M4/M5/M6/M7/M8/
M10/M12 & 1/8")
1 Oprawka do narzynek M25
9 Gwintownikόw (M3/M4/M5/M6/M7/M8/
M10/M12 & 1/8")
1 Pokrętło (regulowane)
1 Instrukcja obsługi
Wskazówki
bezpieczeństwa
PRZECHOWAĆ NA PRZYSZŁOŚĆ
WSZYSTKIE WSKAZÓWKI
BEZPIECZEŃSTWA I INSTRUKCJE!
OSTRZEŻENIE!
ZAGROŻENIE ŻYCIA ORAZ
NIEBEZPIECZEŃSTWO
WYPADKU W PRZYPADKU
W MAŁYCH DZIECI!
Nigdy nie należy pozostawiać
bez nadzoru dzieci z materiałem
opakowaniowym. Zachodzi
niebezpieczeństwo uduszenia się
materiałem opakowaniowym. Dzieci często
nie doceniają zagrożenia. Należy trzymać
dzieci z dala od produktu.
Niniejsze urządzenie nie jest zabawką
i należy trzymać je z dala od dzieci.
Dzieci nie rozpoznają niebezpieczeństwa
związanego z użytkowaniem tego
urządzenia.
Przed każdym użyciem sprawdzić, czy
produkt znajduje się w należytym stanie.
Uszkodzone lub poluzowane części mogą
być przyczyną powstania obrażeń.
§ Zastosowanie
m
UWAGA! ZAGROŻENIE
OBRAŻENIEM ORAZ/LUB
USZKODZENIA MIENIA! Nie należy
stosować produktu lub jego części jako
nadstawkę na urządzenia elektryczne!
Niniejszy produkt należy stosować jedynie
ręcznie.
§ Wyrzynanie gwintu
wewnętrznego (Rysunek A)
Wskazόwka: Należy zastosować olej
chłodząco-smarujący, aby zmniejszyć tarcie
pomiędzy przedmiotem obrabianym oraz
gwintownikiem 3 .
Proszę wyznaczyć potrzebny gwint.
PL 11
