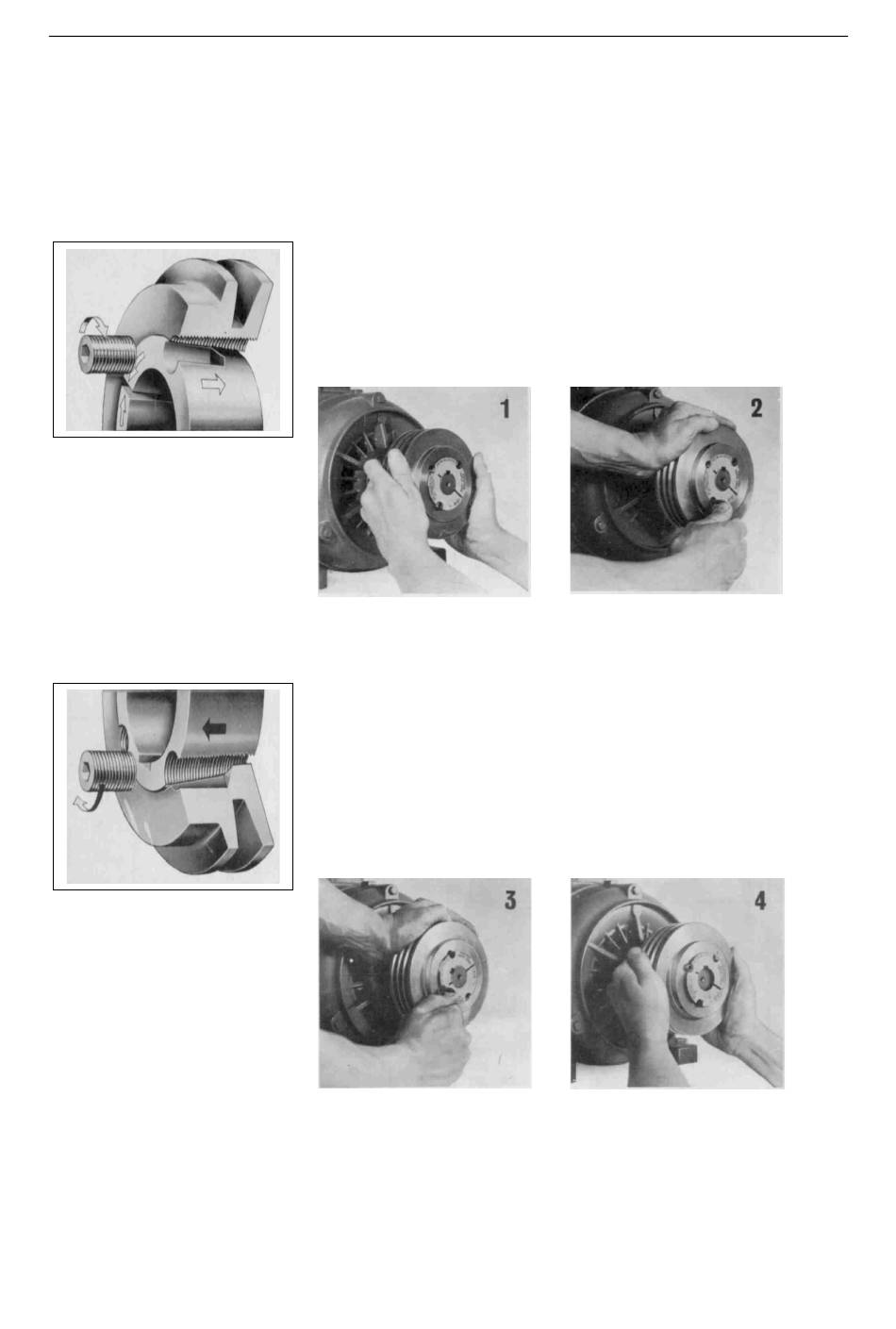

Montage und Demontage der Spannelemente DYNATRIEB    mit Taper-Lock   
Aufsetzen der Scheiben:
Abnehmen der Scheiben:
Wartung und Instandhaltung
1. Alle blanken Oberflächen säubern und entfetten.
Scheibe und Buchse ineinander setzen. Löcher auf
Deckung bringen und Schrauben lose einschrauben.
2. Scheibe mit Büchse auf Welle aufschieben, ausrichten
und Schrauben gleichmäßig und fest anziehen.
3. Schrauben herausnehmen, eine davon als
Abdruckschraube in das Loch mit halben Gewinde in
der Büchse einschrauben und anziehen. Hierdurch
wird die Taper-Lock Buchse gelöst.
4. Die locker gewordene Scheibeneinheit ohne Schlag
und ohne Beschädigung der Maschine von Hand
abnehmen.
6-9.5
