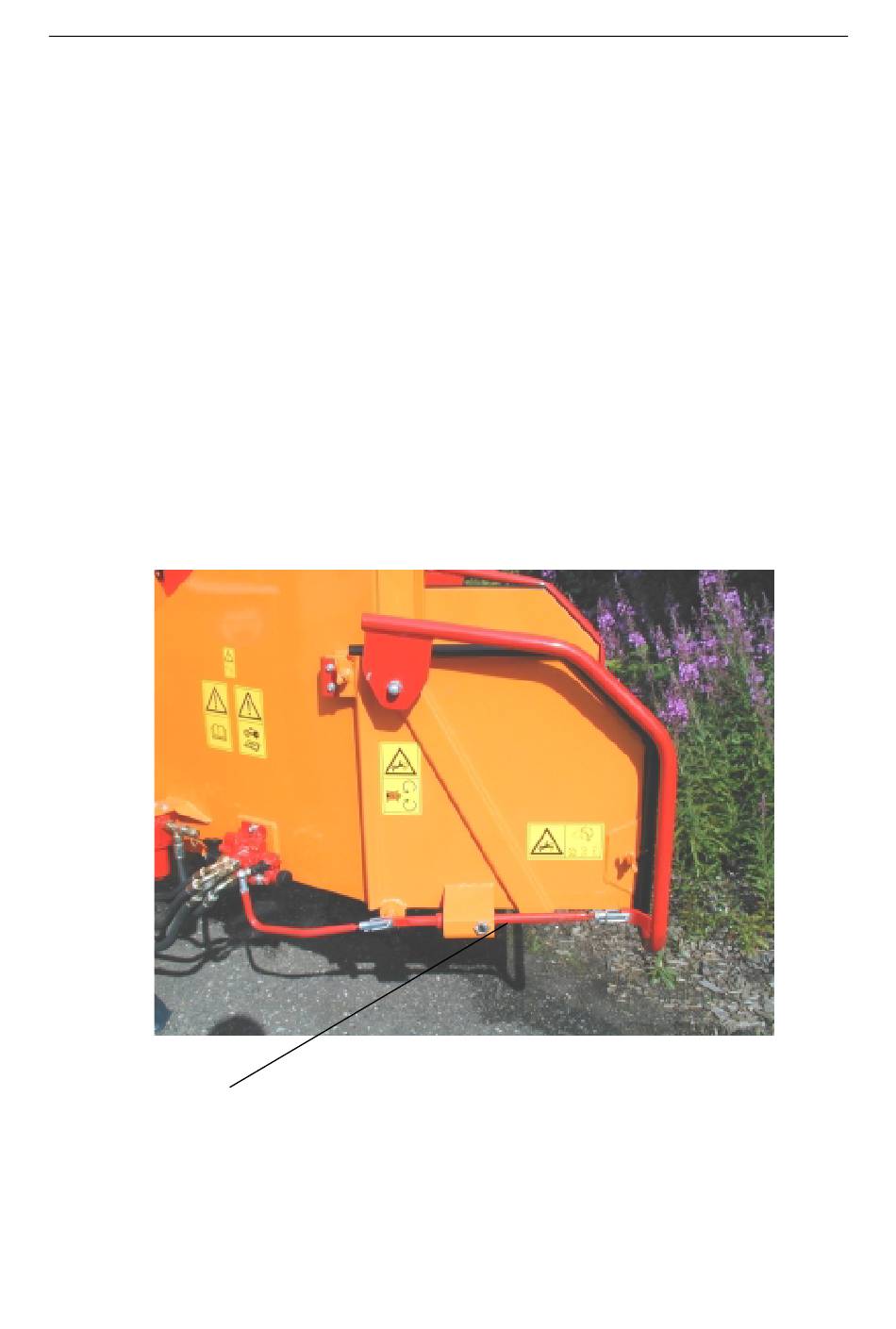

Schaltbügel für Hackerbetrieb
Der Schaltbügel hat die Stellung Stop - Vorwärts – Rückwärts für die
Holzeinzugsorgane (Einzugswalzen und/oder Stahlkettenförderband).
Durch Betätigung des Schaltbügels werden die Einzugsorgane gleicher-
maßen in den gewünschten Betriebszustand gebracht. Der Schaltbügel
kann von beiden Seiten der Fördereinrichtung bedient werden.
Einstellung:
Der Schaltbügel muß eindeutig schalten. Die Einstellung für den Vor-
wärtseinzug kann an dem Steuerventilgestänge (1) korrigiert werden.
Wartung:
Der Schaltbügel wird durch Reibscheiben an der Schaltbügellagerung
in seiner Position gehalten, die einem Verschleiß unterliegen. Bei
zunehmendem Schaltspiel muß der Schaltbügel an den Lagerstellen
nachgezogen werden, ggf. nachfetten.
1
Bedienungs- und Wartungshilfen
Bauartbedingte Bildabweichung möglich
5
