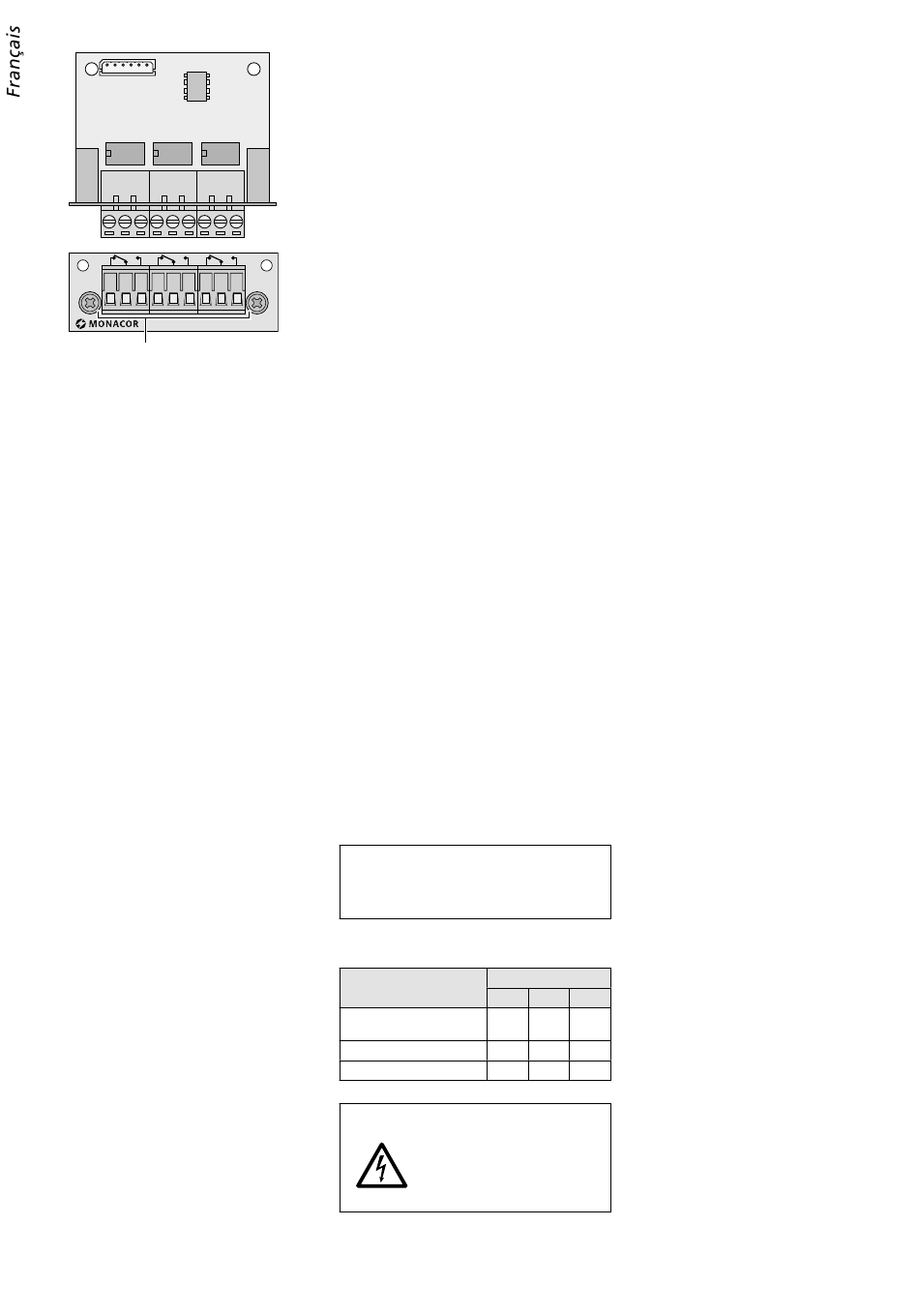

4.2 Module PA-6FM
CN5
PA-6FM
AC DC
PA-6FM FAULT MONITOR MODULE
f
Le module de message d'erreurs PA­6FM dis­
ponible en option est spécialement conçu pour
cet amplificateur . Via les trois sorties relais (f ),
des avertisseurs peuvent être activés en cas
d'erreurs suivantes :
– Les contacts de relais AC commutent si
aucune tension secteur n'est présente,
si le fusible secteur interne a fondu ou
si l'amplificateur n'a pas été allumé avec
l'interrupteur (6) .
– Les contacts de relais DC commutent si les
fusibles internes pour l'alimentation de se­
cours ont fondu ou si aucune tension d'une
unité d'alimentation de secours n'est pré­
sente aux bornes BATTERY (21) .
– Les contacts de relais FAN commutent si le
ventilateur interne est défectueux ou n'est
pas branché .
Remarque : Tous les contacts de relais commutent
également lorsque l'amplificateur est éteint .
1) Dévissez le couvercle du boîtier de l'am­
plificateur et retirez le cache (18) . Décon­
nectez de la plaque le câble 6 pôles fixé
au cache .
2) Faites passer le câble 6 pôles qui était au­
paravant fixé au cache vers l'extérieur via
la nouvelle ouverture créée et branchez­le
à la prise CN 5 du module .
3) Placez le module PA­6FM à la place du
cache depuis l'extérieur et vissez­le .
4) Reliez les avertisseurs d'alarme aux contacts
de commutation de relais (f) . L'inscription
sur le module indique la configuration de
contact en cas d'erreur et lorsque l'amplifi­
cateur est éteint . La puissance des contacts
de relais est de 1 A pour ~ 120 V max . ou
⎓ 24 V max .
14
5 Positionnement de
l'amplificateur
L'amplificateur est prévu pour une installation
en rack d'une largeur de 482 mm (19"), il
peut également être directement posé sur une
table . Dans tous les cas, la circulation de l'air
par toutes les ouïes de ventilation doit pouvoir
s'effectuer correctement afin de garantir une
ventilation suffisante de l'amplificateur .
5.1 Installation en rack
Pour un montage en rack, 3 unités (= 133 mm)
sont nécessaires . Afin que le rack ne se ren­
FAN
verse pas, l'amplificateur doit être inséré dans
la partie inférieure du rack . La plaque avant
seule ne suffit pas pour une fixation sûre . Des
rails latéraux ou une plaque de base doivent
en plus maintenir l'appareil .
L'air chaud dégagé par l'amplificateur doit
pouvoir être évacué du rack . Sinon, il y a accu­
mulation de chaleur dans le rack ce qui peut
endommager non seulement l'amplificateur
mais aussi les autres appareils placés dans le
rack . Insérez une unité de ventilation dans
le rack en cas de dissipation insuffisante de
chaleur (p . ex . DPVEN­04) .
6 Branchement de l'amplificateur
Seul un personnel qualifié peut effectuer les
branchements et uniquement lorsque l'ins­
tallation PA est éteinte !
Remarque : Il est possible de retirer toutes les bar­
rettes vertes de connexion de leur emplacement
pour une meilleure manipulation lorsque vous vis­
sez les câbles de branchement .
6.1 Haut-parleurs
Reliez les haut­parleurs Public Adress à la bar­
rette SPEAKER OUTPUTS (9) : les pôles moins
au contact COM et les pôles plus au contact
1, 2 ou 3, en fonction de la tension nomi­
nale des haut­parleurs . Il ne faut pas dépas­
ser une puissance totale de 960 W RMS par
les haut­parleurs sinon l'amplificateur sera
endommagé .
Important ! L'amplificateur est réglé en
usine de telle sorte que les bornes COM
et 3 puissent être utilisées pour des haut­
parleurs 100 V .
Le tableau suivant indique toutes les tensions
nominales possibles :
Cavalier sur position
réglage usine
AVERTISSE­
MENT
Dévissez le couvercle du boîtier de l'ampli­
ficateur . Un cavalier se trouve sur la platine
avec les con nexions SPEAKER OUTPUTS (9)
Borne
1 2
A
75 V 85 V 100 V
B 60 V 70 V 85 V
C 50 V 60 V 75 V
Seul un personnel qualifié peut
modifier le réglage d'usine .
Avant d'ouvrir l'amplificateur,
débranchez­le de l'alimenta­
tion sinon il y a risque de dé­
charge électrique !
et PRIORITY RELAY (10) . Déplacez le cavalier
du contact A sur le contact B ou C . Revissez
ensuite le couvercle .
6.2 Entrées signaux ligne
Pour des annonces et une restitution de mu­
sique, un préamplificateur PA (par exemple
PA­1414MX de MONACOR) qui permet de
brancher des microphones et appareils audio
(par exemple lecteur CD, appareil de radio) est
nécessaire . Reliez la sortie du préamplificateur
à l'entrée PGM INPUT (12) .
Pour des annonces d'urgence, ou d'autres
annonces importantes, le PA­1960 est doté
de l'entrée PRIORITY INPUT (17) . Dès qu'un
interrupteur de priorité ou un relais, relié aux
bornes PRI CTL (15) se ferme, l'amplificateur
commute de l'entrée PGM INPUT sur l'entrée
PRIORITY INPUT et seule l'annonce d'urgence
est audible . Le volume pour les annonces
d'urgence se règle séparément avec le réglage
LEVEL (16) sur la face arrière .
6.3 Entrée 100 V
A la place des entrées de signaux ligne (12)
et (17), on peut utiliser l'entrée 100 V SLAVE
INPUT (11) pour par exemple obtenir plus de
puissance pour d'autres haut­parleurs dans
une installation PA existante . Reliez les bornes
SLAVE INPUT à la ligne haut­parleurs 100 V
de l'installation PA .
Remarque : Les réglages PGM (1) et LEVEL (16)
n'influencent pas le volume du signal présent à
l'entrée SLAVE INPUT . Réglez le volume du signal sur
l'amplificateur duquel le signal 100 V est appliqué
au PA­1960 .
6.4 Relais prioritaire et sortie 24 V
Dès qu'un interrupteur prioritaire ou un relais
connecté aux bornes PRI CTL (15) est fermé,
le relais prioritaire interne commute . Via ses
connexions PRIORITY RELAY (10), on peut
gérer d'autres actions, par exemple, on peut
commuter des réglages de volume PA avec
relais prioritaires d'urgence sur un volume
maximal .
Si une tension 24 V est nécessaire pour
commuter les relais prioritaires d'urgence, la
tension de la borne +24 V (15) par exemple
peut être dirigée via les contacts de relais . La
tension 24 V a une puissance de 500 mA et
peut également être utilisée pour d'autres
applications .
6.5 Marche /Arrêt à distance
3
L'amplificateur peut être allumé ou éteint à
distance via un interrupteur distinct . Reliez
les bornes POWER REMOTE (22) via un câble
2 pôles à un interrupteur marche /arrêt 1 pôle .
Pour une marche /arrêt à distance, l'amplifica­
teur ne doit pas être allumé avec l'interrup­
teur principal POWER (6) .
6.6 Alimentation et
alimentation de secours
1) Si l'amplificateur doit continuer à fonction­
ner en cas de coupure de courant, reliez
aux bornes BATTERY (21) une unité d'ali­
mentation de secours 24 V (p . ex . PA­24ESP
de MONACOR) . L'amplificateur doit être
