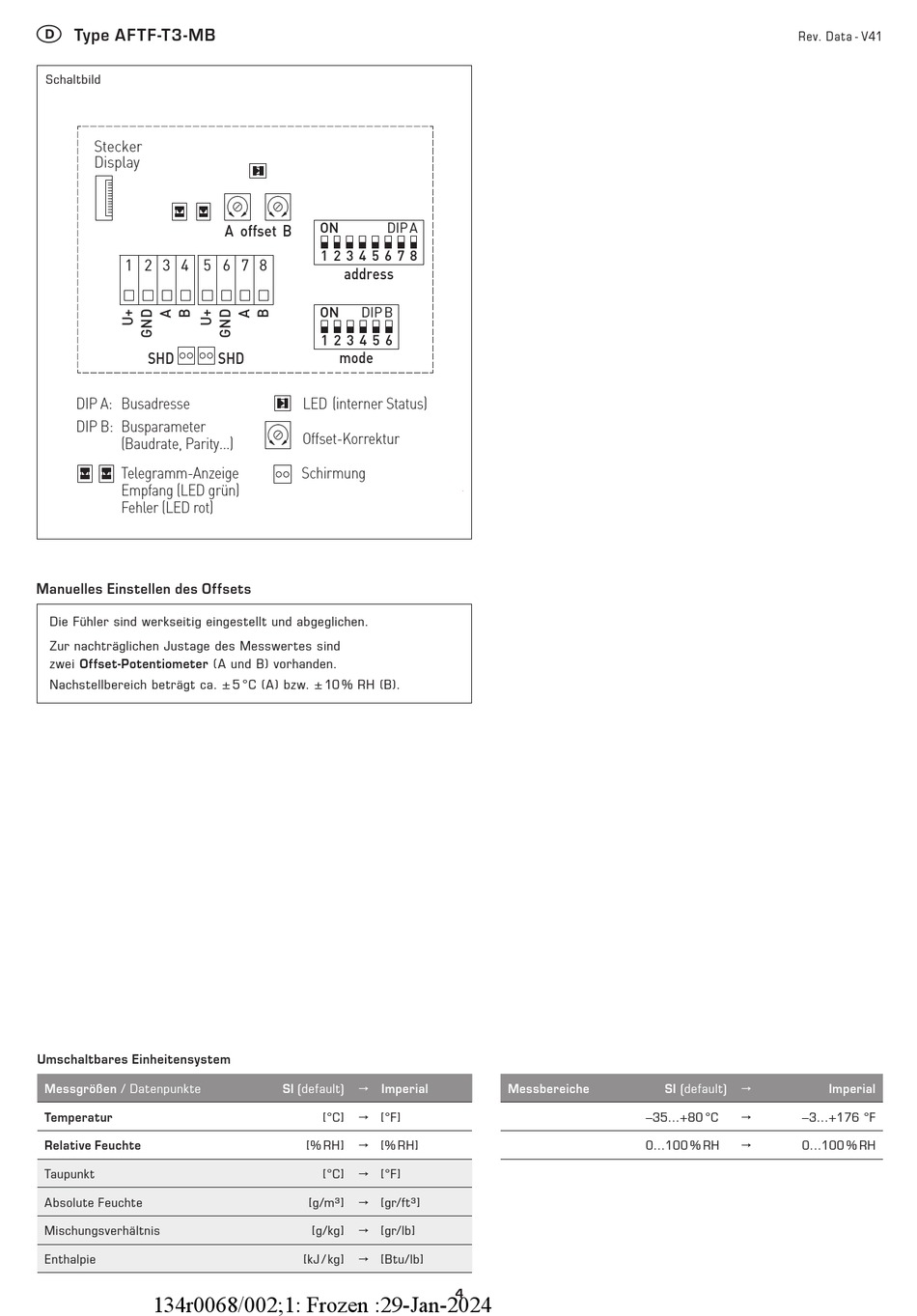

S+S REGELTECHNIK AFTF-T3-MB Bedienungs- Und Montageanleitung Seite 4

D
Type AFTF-T3-MB
Schaltbild
Stecker
Display
1 2 3 4 5 6 7 8
SHD
DIP A: Busadresse
DIP B: Busparameter
(Baudrate, Parity...)
Telegramm-Anzeige
Empfang (LED grün)
Fehler (LED rot)
Manuelles Einstellen des Offsets
Die Fühler sind werkseitig eingestellt und abgeglichen.
Zur nachträglichen Justage des Messwertes sind
zwei Offset-Potentiometer (A und B) vorhanden.
Nachstell bereich beträgt ca. ± 5 °C (A) bzw. ± 10 % RH (B).
Umschaltbares Einheitensystem
Messgrößen / Datenpunkte
Temperatur
Relative Feuchte
Taupunkt
Absolute Feuchte
Mischungsverhältnis
Enthalpie
134r0068/002;1: Frozen :29-Jan-2024
ON DIP A
A offset B
1 2 3 4 5 6 7 8
address
ON DIP B
1 2 3 4 5 6
mode
SHD
LED (interner Status)
Offset-Korrektur
Schirmung
SI (default) → Imperial
[°C] → [°F]
[% RH] → [% RH]
[°C] → [°F]
[g/m³] → [gr/ft³]
[g/kg] → [gr/lb]
[kJ / kg] → [Btu/lb]
Messbereiche
4
Rev. Data - V41
SI (default) →
–35...+80 °C → –3...+176 °F
0...100 % RH → 0...100 % RH
Imperial
