F

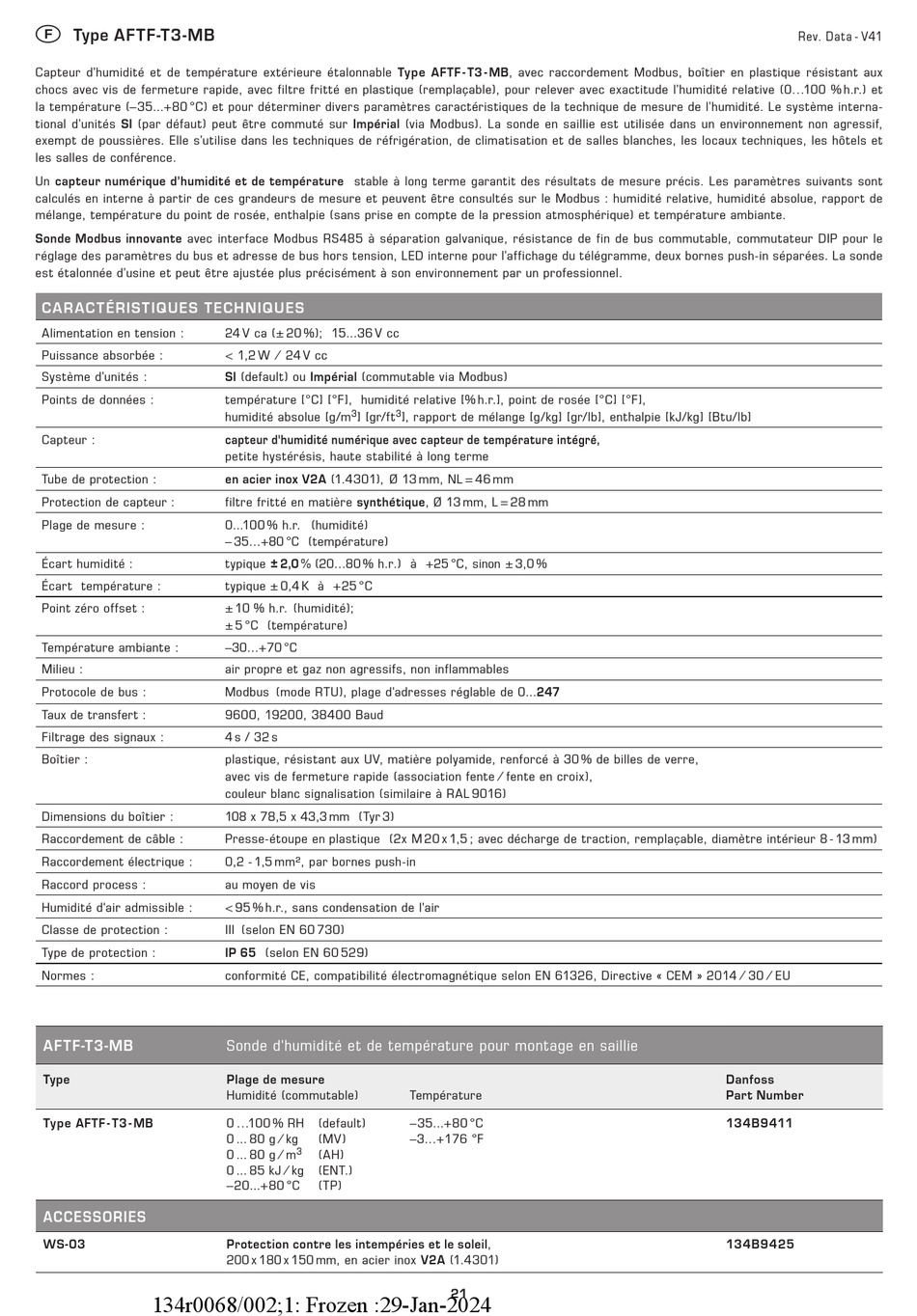

Type AFTF-T3-MB
Capteur d'humidité et de température extérieure étalonnable Type AFTF - T3 - MB, avec raccordement Modbus, boîtier en plastique résistant aux
chocs avec vis de fermeture rapide, avec filtre fritté en plastique (remplaçable), pour relever avec exactitude l'humidité relative (0...100 % h.r.) et
la température (–35...+80 °C) et pour déterminer divers paramètres caractéristiques de la technique de mesure de l'humidité. Le système interna-
tional d'unités SI (par défaut) peut être commuté sur Impérial (via Modbus). La sonde en saillie est utilisée dans un environnement non agressif,
exempt de poussières. Elle s'utilise dans les techniques de réfrigération, de climatisation et de salles blanches, les locaux techniques, les hôtels et
les salles de conférence.
Un capteur numérique d'humidité et de température stable à long terme garantit des résultats de mesure précis. Les paramètres suivants sont
calculés en interne à partir de ces grandeurs de mesure et peuvent être consultés sur le Modbus : humidité relative, humidité absolue, rapport de
mélange, température du point de rosée, enthalpie (sans prise en compte de la pression atmosphérique) et température ambiante.
Sonde Modbus innovante avec interface Modbus RS485 à séparation galvanique, résistance de fin de bus commutable, commutateur DIP pour le
réglage des paramètres du bus et adresse de bus hors tension, LED interne pour l'affichage du télégramme, deux bornes push-in séparées. La sonde
est étalonnée d'usine et peut être ajustée plus précisément à son environnement par un professionnel.
CARAC TÉRISTIQUES TECHNIQUES
Alimentation en tension :
Puissance absorbée :
Système d'unités :
Points de données :
Capteur :
Tube de protection :
Protection de capteur :
Plage de mesure :
Écart humidité :
Écart température :
Point zéro offset :
Température ambiante :
Milieu :
Protocole de bus :
Taux de transfert :
Filtrage des signaux :
Boîtier :
Dimensions du boîtier :
Raccordement de câble :
Raccordement électrique :
Raccord process :
Humidité d'air admissible :
Classe de protection :
Type de protection :
Normes :
AFTF-T3-MB
Type
Type AFTF - T3 - MB
ACCESSORIES
WS- 03
134r0068/002;1: Frozen :29-Jan-2024
24 V ca (± 20 %); 15...36 V cc
< 1,2 W ⁄ 24 V cc
SI (default) ou Impérial (commutable via Modbus)
température [°C] [°F], humidité relative [% h.r.], point de rosée [°C] [°F],
3 3
humidité absolue [g/m ] [gr/ft
capteur d'humidité numérique avec capteur de température intégré,
petite hystérésis, haute stabilité à long terme
en acier inox V2A (1.4301), Ø 13 mm, NL = 46 mm
filtre fritté en matière synthétique, Ø 13 mm, L = 28 mm
0...100 % h.r. (humidité)
– 35...+80 °C (température)
typique ± 2,0 % (20...80 % h.r.) à +25 °C, sinon ± 3,0 %
typique ± 0,4 K à +25 °C
± 10 % h.r. (humidité);
± 5 °C (température)
–30...+70 °C
air propre et gaz non agressifs, non inflammables
Modbus (mode RTU), plage d'adresses réglable de 0...247
9600, 19200, 38400 Baud
4 s / 32 s
plastique, résistant aux UV, matière polyamide, renforcé à 30 % de billes de verre,
avec vis de fermeture rapide (association fente ⁄ fente en croix),
couleur blanc signalisation (similaire à RAL 9016)
108 x 78,5 x 43,3 mm (Tyr 3)
Presse-étoupe en plastique (2x M 20 x 1,5 ; avec décharge de traction, remplaçable, diamètre intérieur 8 - 13 mm)
0,2 - 1,5 mm², par bornes push-in
au moyen de vis
< 95 % h.r., sans condensation de l'air
III (selon EN 60 730)
IP 65 (selon EN 60 529)
conformité CE, compatibilité électromagnétique selon EN 61326, Directive « CEM » 2014 ⁄ 30 ⁄ EU
Sonde d'humidité et de température pour montage en saillie
Plage de mesure
Humidité (commutable)
0 ...100 % RH (default)
0 ... 80 g ⁄ kg (MV)
3
0 ... 80 g ⁄ m (AH)
0 ... 85 kJ ⁄ kg (ENT.)
–20...+80 °C (TP)
Protection contre les intempéries et le soleil,
200 x 180 x 150 mm, en acier inox V2A (1.4301)
], rapport de mélange [g/kg] [gr/lb], enthalpie [kJ/kg] [Btu/lb]
Température
–35...+80 °C
–3...+176 °F
21
Rev. Data - V41
Danfoss
Part Number
134B9411
134B9425
