AFTF - Ether CAT P
®
HYGRASGARD
KFTF - Ether CAT P
HYGRASGARD
®
D
Bedienungs- und Montageanleitung
Aufputz ⁄ Kanal-Feuchte- und Temperaturfühler,
Messumformer für relative und absolute Feuchte,
Taupunkt, Enthalpie und Temperatur,
Bluetooth-fähig, mit EtherCATP-Anschluss
G
Operating Instructions, Mounting & Installation
On-wall ⁄ duct humidity and temperature sensor,
measuring transducer for relative and absolute humidity,
dew point, enthalpy and temperature,
Bluetooth-enabled, with EtherCATP port
F
Notice d'instruction
Sonde d'humidité et de température pour montage en saillie/en gaine,
convertisseur de mesure pour humidité relative et absolue,
point de rosée, enthalpie et température,
compatible Bluetooth, avec raccordement EtherCAT P
r
Руководство по монтажу и обслуживанию
Датчик влажности и температуры канальный/для открытой установки,
измерительный преобразователь для относительной и абсолютной
влажности, точки росы, энтальпии и температуры,
с поддержкой технологий Bluetooth и EtherCAT P
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
AFTF - EtherCAT P
KFTF - EtherCAT P
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK HYGRASGARD AFTF-EtherCATP
Inhaltszusammenfassung für S+S REGELTECHNIK HYGRASGARD AFTF-EtherCATP

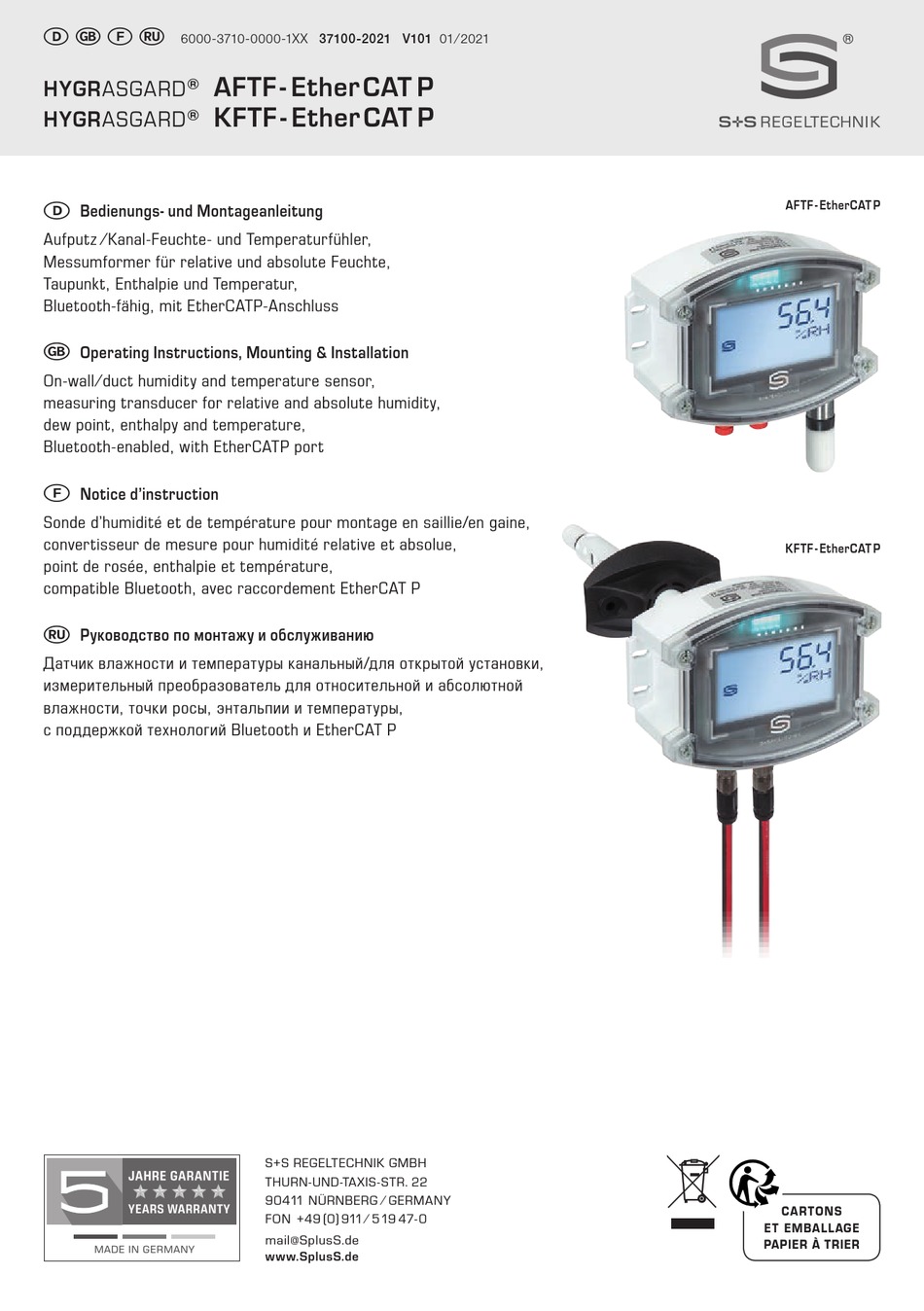

- Seite 1 Датчик влажности и температуры канальный/для открытой установки, измерительный преобразователь для относительной и абсолютной влажности, точки росы, энтальпии и температуры, с поддержкой технологий Bluetooth и EtherCAT P S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
- Seite 2 D G F r AFTF - Ether CAT P ® HYGRASGARD KFTF - Ether CAT P HYGRASGARD ® Maßzeichnung AFTF - EtherCAT P Dimensional drawing Plan coté Габаритный чертеж M8- Steckverbinder Ether CAT P - kodiert M8- plug-in connector Ether CAT P - encoded Connecteur M8 codage EtherCATP...
-
Seite 3: Technische Daten
® HYGRASGARD AFTF / KFTF - EtherCAT P Rev. 2021-V11 Vernetzbarer Aufputz-Feuchte- und Temperatursensor HYGRASGARD ® AFTF - EtherCAT P mit M8- Steckverbinder (EtherCATP-kodiert), Bluetooth-fähig, im schlagfesten Kunststoff gehäuse mit Schnell verschlussschrauben, wahl weise mit ⁄ ohne Display und Bargraph, mit Kunststoff - Sinterfilter (austauschbar). - Seite 4 ® HYGRASGARD AFTF / KFTF - EtherCAT P Rev. 2021-V11 AFTF - EtherCAT P Aufputzfühler KFTF - EtherCAT P Kanalfühler inkl. Montageflansch ® HYGRASGARD Feuchte- und Temperaturfühler (± 2,0 %), xx- EtherCAT P mit EtherCAT P-Anschluss Typ ⁄ WG02 Messbereich ⁄ Anzeige Ausgang Bargraph Art.-Nr.
- Seite 5 ® HYGRASGARD AFTF / KFTF - EtherCAT P Rev. 2021-V11 Display-Anzeige Display-Anzeige Display-Anzeige Messwert alternative Ausgangsgrößen programmierbar Mischungs verhältnis Feuchte absolute Feuchte Temperatur Taupunkt Enthalpie Über die EtherCAT-Schnittstelle kann die LCD-Anzeige programmiert werden. Wird nur eine Ausgangsgröße gewählt, erfolgt die Anzeige statisch, bei Mehrfachwahl zyklisch nacheinander. Hierbei wird in der ersten Zeile der Wert und in der zweiten Zeile die entsprechende Einheit angezeigt.
-
Seite 6: Sicherheitsvorschriften
Montage und Inbetriebnahme Hinweise zum mechanischen Ein- und Anbau: SICHERHEITSVORSCHRIFTEN Diese Geräte sind nur ihrem Verwendungszweck entsprechend einzu- Der Einbau hat unter Berücksichtigung der einschlägigen, für den setzen. Dabei sind die entsprechenden Sicherheitsvorschriften des VDE, Messort gültigen Vorschriften und Standards (wie z. B. Schweißvor- der Länder, ihrer Überwachungsorgane, des TÜV und der örtlichen EVU schriften usw.) zu erfolgen. -
Seite 7: Technical Data
® HYGRASGARD AFTF / KFTF - EtherCAT P Rev. 2021-V11 Networkable on-wall humidity and temperature sensor HYGRASGARD ® AFTF - EtherCAT P with M8 plug-in connector (EtherCATP-encoded), Bluetooth-enabled, in an impact-resistant plastic housing with quick-locking screws, optionally with ⁄ without display and bar graph, with plastic sinter filter (replaceable). - Seite 8 ® HYGRASGARD AFTF / KFTF - EtherCAT P Rev. 2021-V11 AFTF - EtherCAT P On-wall sensor KFTF - EtherCAT P Duct sensor incl. mounting flange ® HYGRASGARD Humidity and temperature sensor (± 2.0%), xx- EtherCAT P with EtherCATP port Measuring Range ⁄ Readout Output Bar graph Item No.
- Seite 9 ® HYGRASGARD AFTF / KFTF - EtherCAT P Rev. 2021-V11 Display screen Display screen Programmable Reading alternative output variables display screen Mixture ratio Humidity Absolute humidity Temperature Dew point Enthalpy Use the EtherCAT interface to program the LCD display. With only one output value selected, the display is static; with several values selected, the display is cyclical with one after the other.
-
Seite 10: Installation And Commissioning
Installation and Commissioning Notes regarding mechanical mounting and attachment: SAFETY REGULATIONS Mounting shall take place while observing all relevant regulations and These devices shall only be used for their intended purpose. Respective safety regulations issued by the VDE, the states, their control authorities, standards applicable for the place of measurement (e.g. -
Seite 11: Caractéristiques Techniques
® HYGRASGARD AFTF / KFTF - EtherCAT P Rev. 2021-V11 Sonde d’humidité et de température pour montage en saillie interconnectable HYGRASGARD ® AFTF - EtherCAT P avec connecteur M8 (codage EtherCATP), compatible Bluetooth, boîtier plastique résistant aux chocs avec vis de fermeture rapide, au choix avec/sans écran et bargraphe, avec filtre fritté... - Seite 12 ® HYGRASGARD AFTF / KFTF - EtherCAT P Rev. 2021-V11 AFTF - EtherCAT P sonde pour montage en saillie KFTF - EtherCAT P sonde pour montage en gaine bride de montage incluse ® HYGRASGARD Sonde d’humidité et de température (± 2,0 %), xx- EtherCAT P avec raccordement EtherCATP plage de mesure ⁄...
- Seite 13 ® HYGRASGARD AFTF / KFTF - EtherCAT P Rev. 2021-V11 Affichage de l’écran Affichage d‘écran Affichage de l‘écran des valeurs de mesure grandeurs de sortie alternatives programmable Rapport de mélange Humidité Humidité absolue Température Point de rosée Enthalpie L’écran LCD peut être programmé via l’interface EtherCAT. Si seule une grandeur de sortie est sélectionnée, l’affichage est statique.
-
Seite 14: Montage Et Mise En Service
Montage et mise en service Consignes pour l’installation mécanique : RÈGLES DE SÉCURITÉ N’utiliser les appareils que pour leur usage prévu. Les règles de sécurité Effectuer le montage en tenant compte des dispositions et règles correspondantes de la VDE, des Länders, de leurs organes de surveil- standards à... -
Seite 15: Технические Данные
® HYGRASGARD AFTF / KFTF - EtherCAT P Rev. 2021-V11 Подсоединяемый к сети датчик для открытой установки для влажности и температуры HYGRASGARD ® AFTF - EtherCAT P с разъемом M8 (кодировка для EtherCATP), с поддержкой технологии Bluetooth, в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, на... - Seite 16 ® HYGRASGARD AFTF / KFTF - EtherCAT P Rev. 2021-V11 AFTF - EtherCAT P Датчик для открытой установки KFTF - EtherCAT P Канальные датчики вкл. присоединительный фланец ® HYGRASGARD Датчик влажности и температуры (± 2,0 %), xx- EtherCAT P с поддержкой технологии EtherCATP Диапазон...
- Seite 17 ® HYGRASGARD AFTF / KFTF - EtherCAT P Rev. 2021-V11 Индикация на дисплее Индикация на дисплее Программируемая индикация измеренного значения альтернативные выходные величины на дисплее Соотношение компонентов Влажность Абсолютная влажность смеси Температура Точка росы Энтальпия С помощью интерфейса EtherCAT можно запрограммировать индикацию на ЖК-дисплее. Если...
-
Seite 18: Предписания По Технике Безопасности
Монтаж и ввод в эксплуатацию Указания к механическому монтажу: ПРЕДПИСАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Данные приборы следует применять только по прямому назначению. Монтаж должен осуществляться с учетом соответствующих, действи- При этом необходимо руководствоваться соответствующими предписаниями тельных для места измерения предписаний и стандартов (напр., VDE (союза... - Seite 19 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 20 D G F r AFTF - Ether CAT P ® HYGRASGARD KFTF - Ether CAT P HYGRASGARD ® Maßzeichnung KFTF - EtherCAT P Dimensional drawing Plan coté Габаритный чертеж ø32.3 ø20 SF -K Kunststoff -Sinterfilter (Standard) Plastic sinter filter (standard) Fitre fritté...
