Webasto Thermo Top Evo Einbaudokumentation Seite 9

Lexus IS 250
Gebläseansteuerung
Webasto
X2
F2 F1
br
0,5²
X10
rt
4²
rt/sw
0,5²
rt/sw gn/ws
rt
0,5² 0,75²
4²
F3
F4
86 87
85 30
br
br
0,5²
0,5²
br
0,5²
Bauteile Webasto
HG Heizgerät TT-Evo
X1 6-poliger Stecker HG
X2 2-poliger Stecker HG
F1 Sicherung 20A
F2 Sicherung 30A
X10 4-poliger Stecker
Bedienelement
F3 Sicherung 1A
F4 Sicherung 10A
K1 Gebläserelais
PWM PWM-Gateway
GW
Einstellwerte PWM GW:
Duty-Cycle: 65%
Frequenz: 400Hz
Spannung: nicht relevant
Funktion: Low-side
Ident.-Nr.: 1322102B
HG
1 2 2 5
X1
ge
0,5²
gn/ws
0,75²
gn/ws
6
0,75²
SH
PWM
IN
GW
OUT
87a
KL 15 GND
K1
rt
3
0,75²
7
Bauteile Fahrzeug
ECU-IG Sicherung 10A
HTR Sicherung 50A
K10 (A) Stecker AC-V
AC-V A/C-Verstärker
A59 Stecker GE
GE Gebläseeinheit
Stand: 05.03.2014
Lexus
ECU-
IG
rt
0,35²
rt
1
0,75²
sw
4
0,75²
rt
0,35²
K10(A)
5
AC-V
rt
2
0,75²
sw
5
0,75²
ws/sw
A59
Farben und Symbole
rt rot
sw schwarz
ge gelb
gn grün
or orange
ws weiß
br braun
be beige
X
Trennstelle
Kabelfarben können variieren!
30
15
HTR
sw
be
0,35²
3
be
0,35²
3
1 2
GE M
31
© Webasto Thermo & Comfort SE

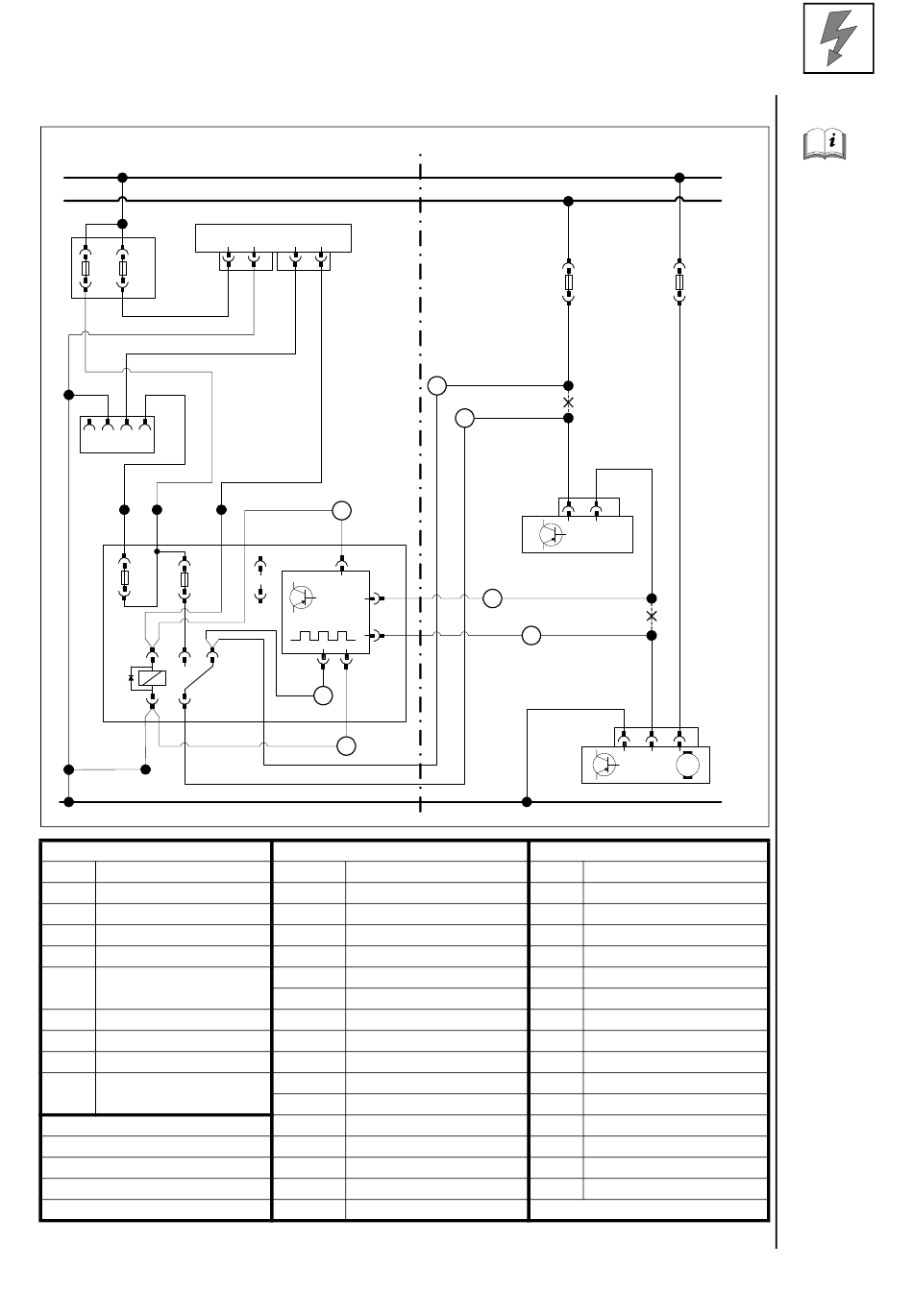

Schaltplan
Legende
9
