Webasto Thermo Top Evo Einbaudokumentation Seite 16

Lexus IS 250
Brennstoff
VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
2
3
2
1
1
Ident.-Nr.: 1322102B
35
1

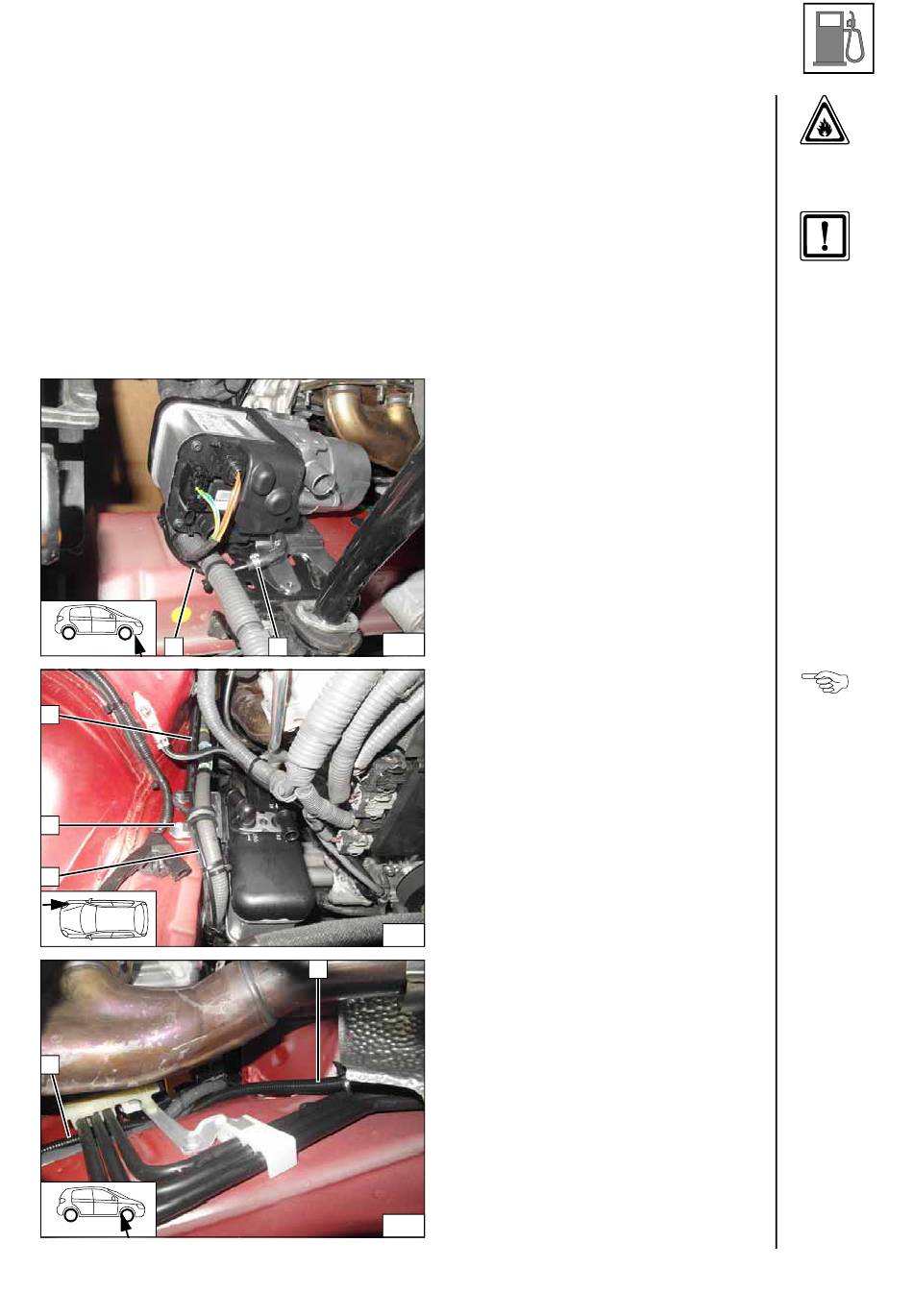

Brennstoffleitung und Kabelbaum Dosier-
pumpe 1 durch gummierte Rohrschelle ver-
legen. Schraube an Position 2 festziehen.
Brennstoffleitung und Kabelbaum Dosier-
pumpe in Wellrohr Ø 10 3 2100 zum Unterbo-
den verlegen!
36
1
37
Stand: 05.03.2014
1 Schelle Ø 10
2 Brennstoffleitung
1 Brennstoffleitung, Kabelbaum Dosier-
pumpe in Wellrohr Ø 10
Anschluss
Heizgerät
Leitungen
verlegen
Leitungen
verlegen
