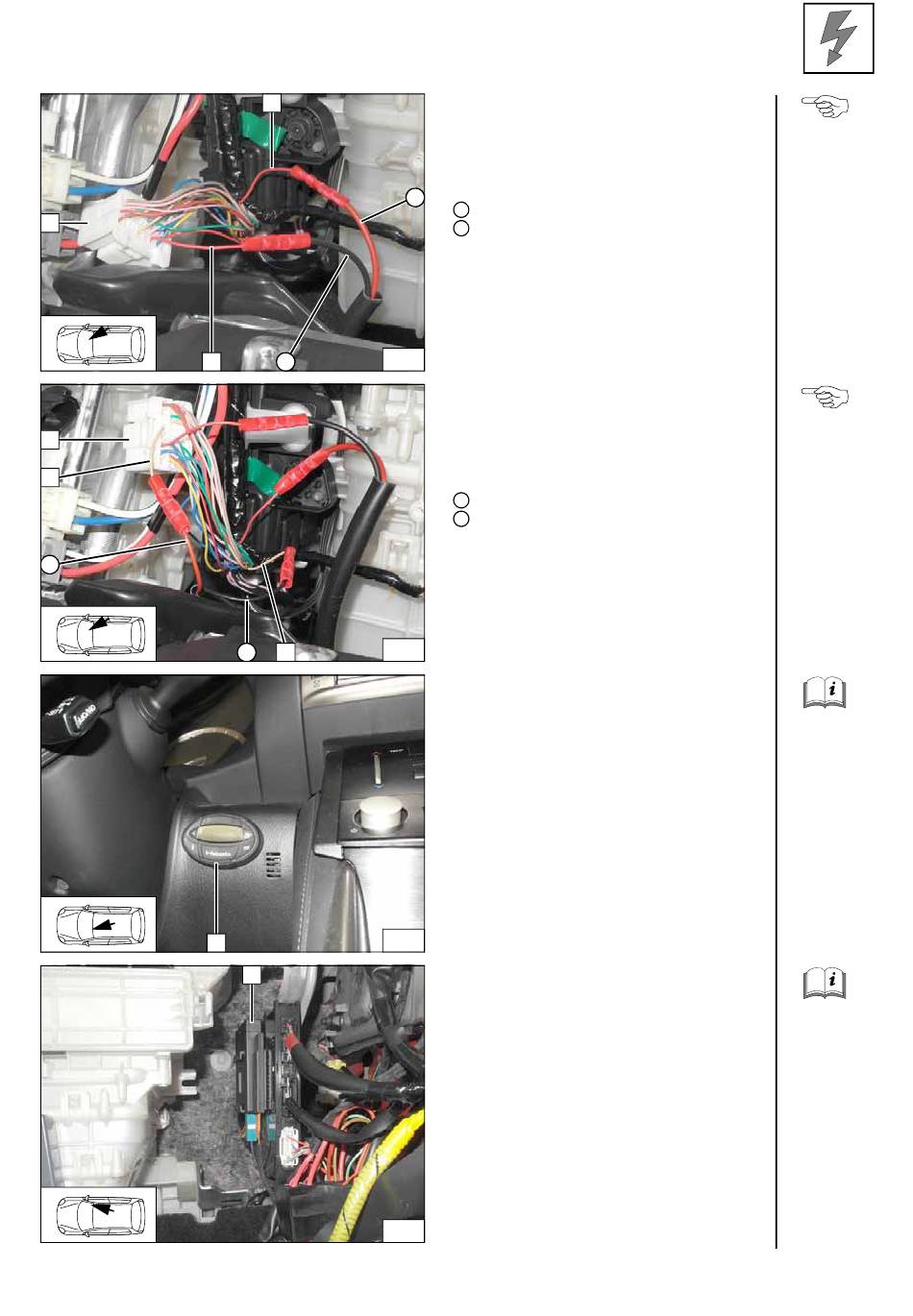

Webasto Thermo Top Evo Einbaudokumentation Seite 11

Lexus IS 250
3
2
3
2
2
1
Ident.-Nr.: 1322102B
1
1
17
4
18
5 1
19
1
20
Stand: 05.03.2014
Anschluss am Stecker K10(A) 3 vom A/C-
Verstärker. Verbindungen gemäß Schaltplan
herstellen!
1 Ltg. rt Sicherung ECU-IG
2 Ltg. rt Stecker A/C-V Pin 5
1
Ltg. rt K1/87a
4
Ltg. sw K1/30
Anschluss am Stecker K10(A) 3 vom A/C-
Verstärker. Verbindungen gemäß Schaltplan
herstellen!
1 Ltg. be Stecker A59 GE
2 Ltg. be Stecker A/C-V Pin 3
2
Ltg. rt PWM GW/IN
5
Ltg. sw PWM GW/OUT
Vorwahluhr
1 Vorwahluhr
Option Telestart
Empfänger 1 mit Klebeband befestigen!
Anschluss
A/C-Ver-
stärker
Anschluss
A/C-Ver-
stärker
Vorwahl-
uhr montie-
ren
Empfänger
montieren
© Webasto Thermo & Comfort SE
11
