Webasto Thermo Top Evo Einbaudokumentation Seite 25

Lexus IS 250
1
a
Ident.-Nr.: 1322102B
X
2
2 1
Stand: 05.03.2014

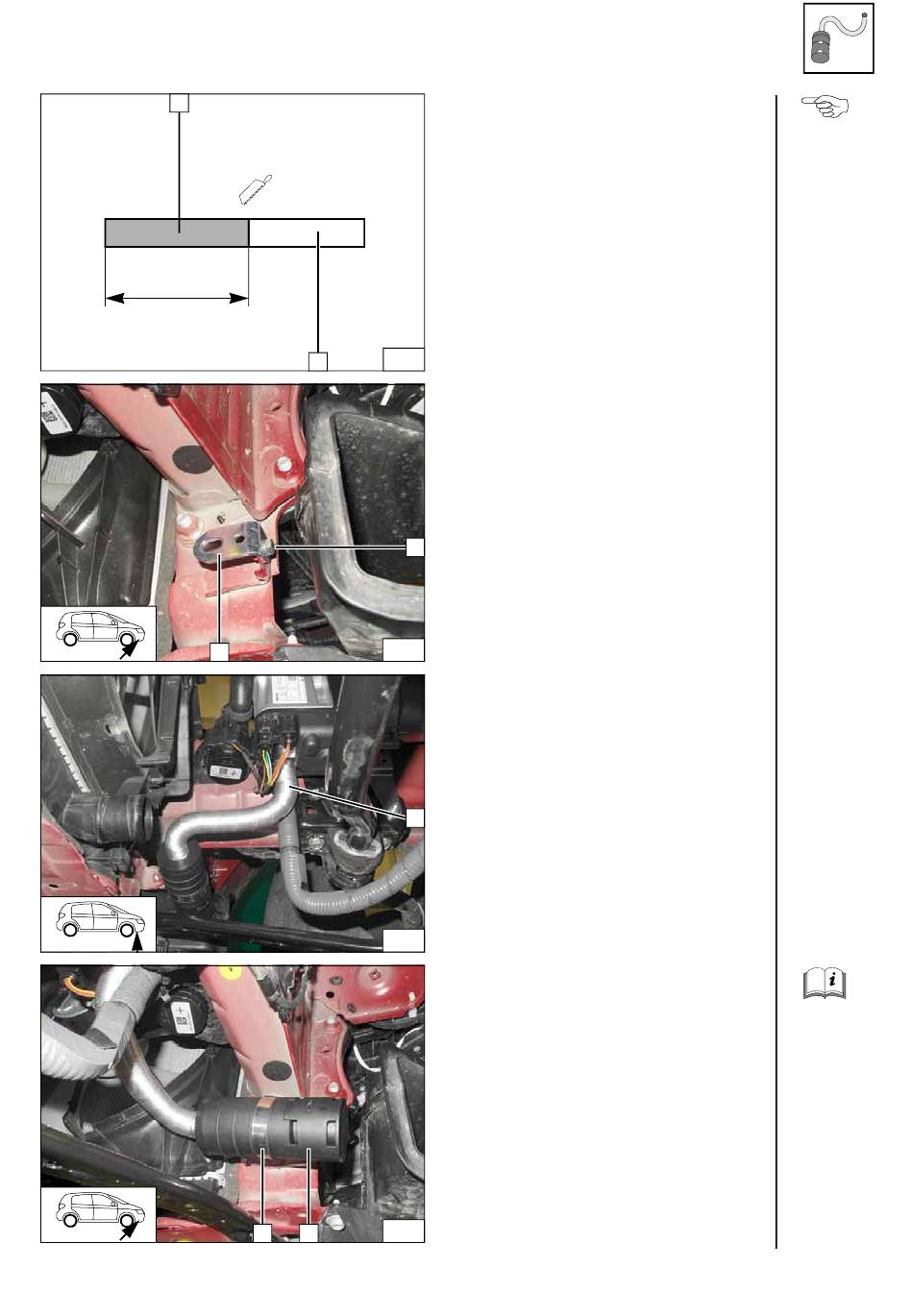

Brennluft
Abschnitt X entsorgen.
1 Brennluftleitung
a = 270
65
1 Schraube M6x20, Federring, vor-
handene Gewindebohrung
2 Winkel
1
66
1 Brennluftleitung
1
67
Schalldämpfer 1 mit Schraube M5x16 (ver-
deckt), Schelle Ø 51 2, Karosseriescheibe
und Bundmutter M5 an Winkel (Langloch)
befestigen. Auf ausreichenden Abstand zu
benachbarten Bauteilen achten!
68
Brennluft-
leitung
ablängen
Winkel
montieren
Brennluft-
leitung
montieren
Schall-
dämpfer
montieren
© Webasto Thermo & Comfort SE
25
