Webasto Thermo Top Evo Einbaudokumentation Seite 2

Lexus IS 250
Inhaltsverzeichnis
Gültigkeit
Erforderliche Bauteile
Einbauübersicht
Hinweise zur Gesamteinbauzeit
Hinweise zur Bedienungs- und Einbauanweisung
Hinweise zur Gültigkeit
Technische Hinweise
Erläuterungen zum Dokument
Vorarbeiten
Einbauort Heizgerät
Elektrik vorbereiten
Elektrik
Gebläseansteuerung
Vorwahluhr
Option Telestart
Option Thermo Call
Erforderliche Bauteile
•
Basislieferumfang Thermo Top Evo gemäß Preisliste
Einbaukit Lexus IS 250 und 300h 2014 Benzin: 1322096B
•
• Zusätzliche Montageteile Tankarmatur bei Lexus zu bestellen:
Dichtung
•
Bedienelement gemäß Preisliste und Absprache mit Endkunde
•
Bei Telestart Kontrollleuchte gemäß Preisliste und Absprache mit Endkunde
Einbauhinweise:
•
Das Fahrzeug nur mit ca. ¼ vollem Tank anliefern lassen!
• Der Einbauort Taster ist beim Telestart oder Thermo Call mit dem Endkunden abzustimmen!
• Wir empfehlen je nach Platzbedarf und Fzg.-Herstellervorgaben die Verwendung einer
Fahrzeugbatterie mit höherer elektrischer Kapazität!

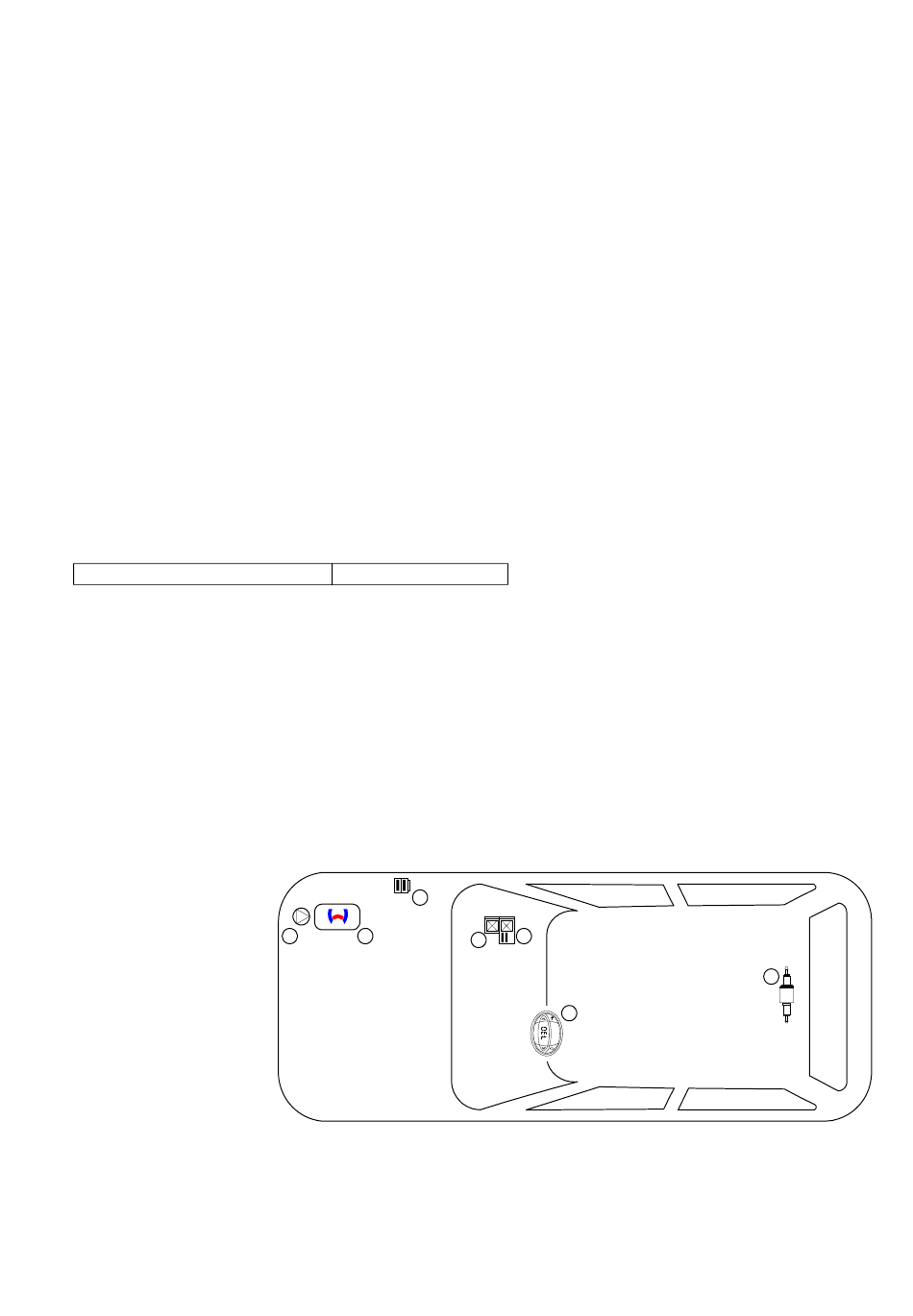

Einbauübersicht
Legende:
1. Heizgerät
2. Sicherungshalter Motorraum
3. Relaissicherungshalter Innen-
raum
4. PWM-Gateway
5. Umwälzpumpe
6. Vorwahluhr
7. Dosierpumpe
Hinweise zur Gesamteinbauzeit
Die Gesamteinbauzeit beinhaltet die Zeiten für die Montage und Demontage der fahrzeugspezifischen Bauteile, die
heizungsspezifischen Einbauzeiten und alle anderen Zeiten für Tätigkeiten die zur Systemintegration und Erstinbe-
triebnahme des Heizgerätes notwendig sind.
Bei abweichenden Fahrzeugausstattungen kann die Gesamteinbauzeit variieren.
Ident.-Nr.: 1322102B
