ð Indien de RFID-kaart al in de whitelist is opge-
slagen, wordt deze uit de whitelist verwijderd.
De bovenste led van de led-statusindicatie
brandt gedurende 1 seconde rood. Daarnaast
wordt een aflopende toonreeks weergegeven.
Master-RFID-kaart inleren
De configuratie vindt plaats in de AMTRON® 4In-
stallers-app of in de webinterface.
6.9
Use cases
6.9.1 Downgrade
De werkzaamheden in dit hoofdstuk mogen
alleen door een elektromonteur worden uit-
gevoerd.
Indien onder bepaalde omstandigheden of tijden
de maximale netaansluitstroom niet beschikbaar is,
kan de laadstroom via de downgrade-ingang wor-
den gereduceerd. De downgrade-ingang kan bij-
voorbeeld worden aangestuurd door de volgende
criteria of besturingssystemen:
n Stroomtarief
n Tijd
n Lastafschakelbesturing
n Handmatige besturing
n Extern lastmanagement
In de uitleveringstoestand wordt de downgrade-in-
gang als volgt aangestuurd:
Toestand schakel-
Toestand downgrade
contact
geopend
Downgrade niet actief
gesloten
Downgrade actief
De logica van de downgrade-ingang kan in de AM-
TRON® 4Installers-app of in de webinterface wor-
den gewijzigd.
26
Elektrische aansluiting van het schakelcontact
LET OP
Materiële schade door ondeskundige installatie
Een ondeskundige installatie van het schakelcon-
tact kan leiden tot beschadigingen of functiestorin-
gen van het product. Bij de installatie de volgende
eisen in acht nemen:
u Geschikte geleidinge van de leiding kiezen, zo-
dat storingsbeïnvloedingen worden vermeden.

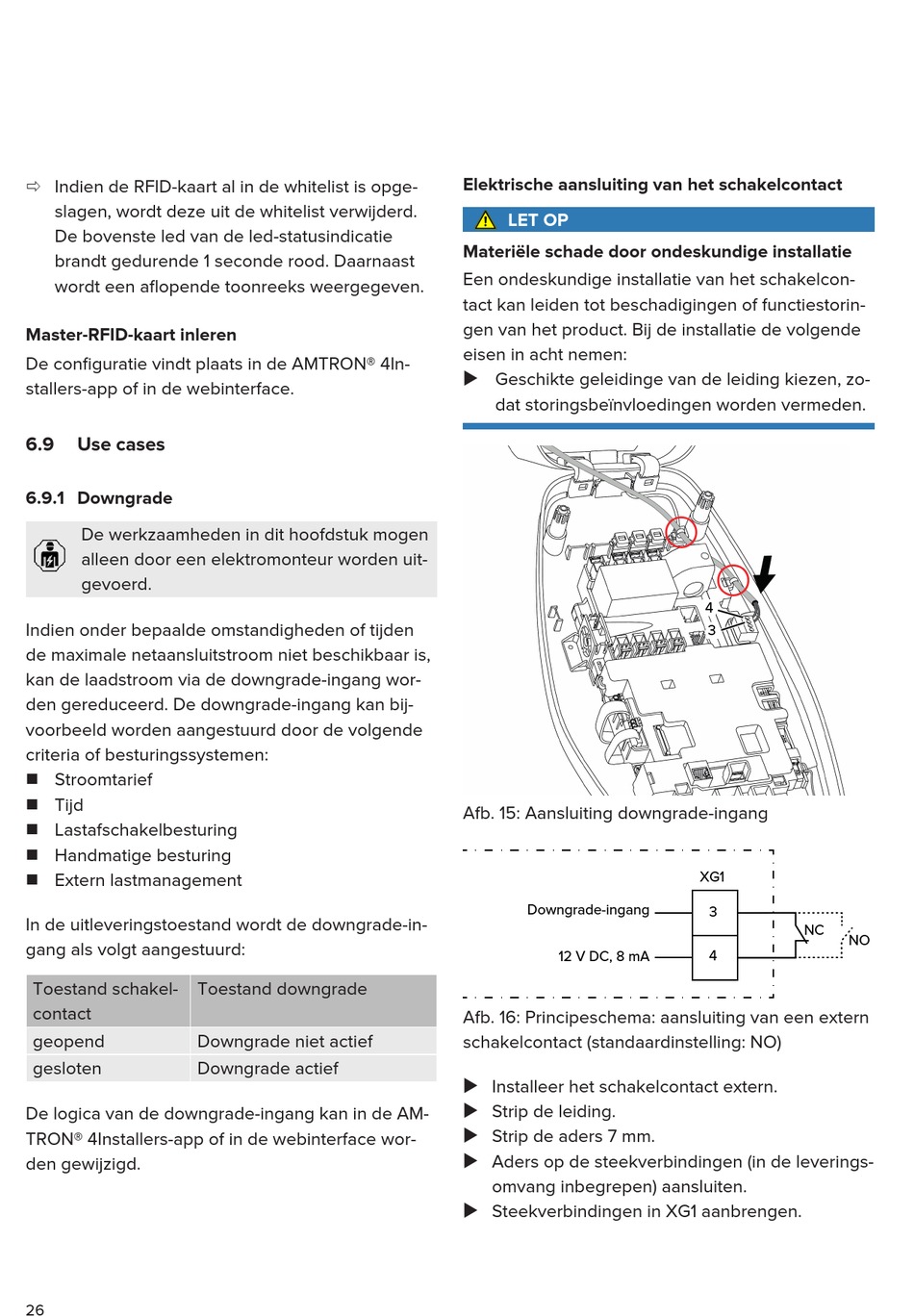

Afb. 15: Aansluiting downgrade-ingang
Downgrade-ingang
12 V DC, 8 mA
Afb. 16: Principeschema: aansluiting van een extern
schakelcontact (standaardinstelling: NO)
u Installeer het schakelcontact extern.
u Strip de leiding.
u Strip de aders 7 mm.
u Aders op de steekverbindingen (in de leverings-
omvang inbegrepen) aansluiten.
u Steekverbindingen in XG1 aanbrengen.
4
3
XG1
3
NC
NO
4
