u Si es necesario, afloje la cubierta frontal.
1 «5.4 Desmontar la cubierta frontal» [} 17]
u En caso necesario, suelte los tornillos).
u Pliegue hacia abajo la parte superior de la car-
casa.
5.6
Montaje del producto en la pared
5.6.1 Realizar los orificios de taladrado
AVISO
Daños materiales a causa de una superficie no li-
sa
Debido al montaje en una superficie no lisa, la car-
casa puede deformarse de modo que ya no se ga-
rantice el índice de protección. Pueden producirse
daños indirectos en componentes eléctricos.
u Monte el producto solo en una superficie lisa.
u En caso necesario, nivele las superficies no li-
sas con medidas adecuadas.
MENNEKES recomienda realizar el montaje
a una altura que resulte cómoda para la al-
tura del usuario.
AVISO
Daños materiales a causa de polvo de taladrado
En caso de que penetre polvo de taladrado en el
producto, pueden producirse daños indirectos en
componentes electrónicos.
u Procure que no penetre polvo de taladrado en
el producto.
u No utilice el producto como plantilla de taladra-
do y no taladre a través del producto.
18

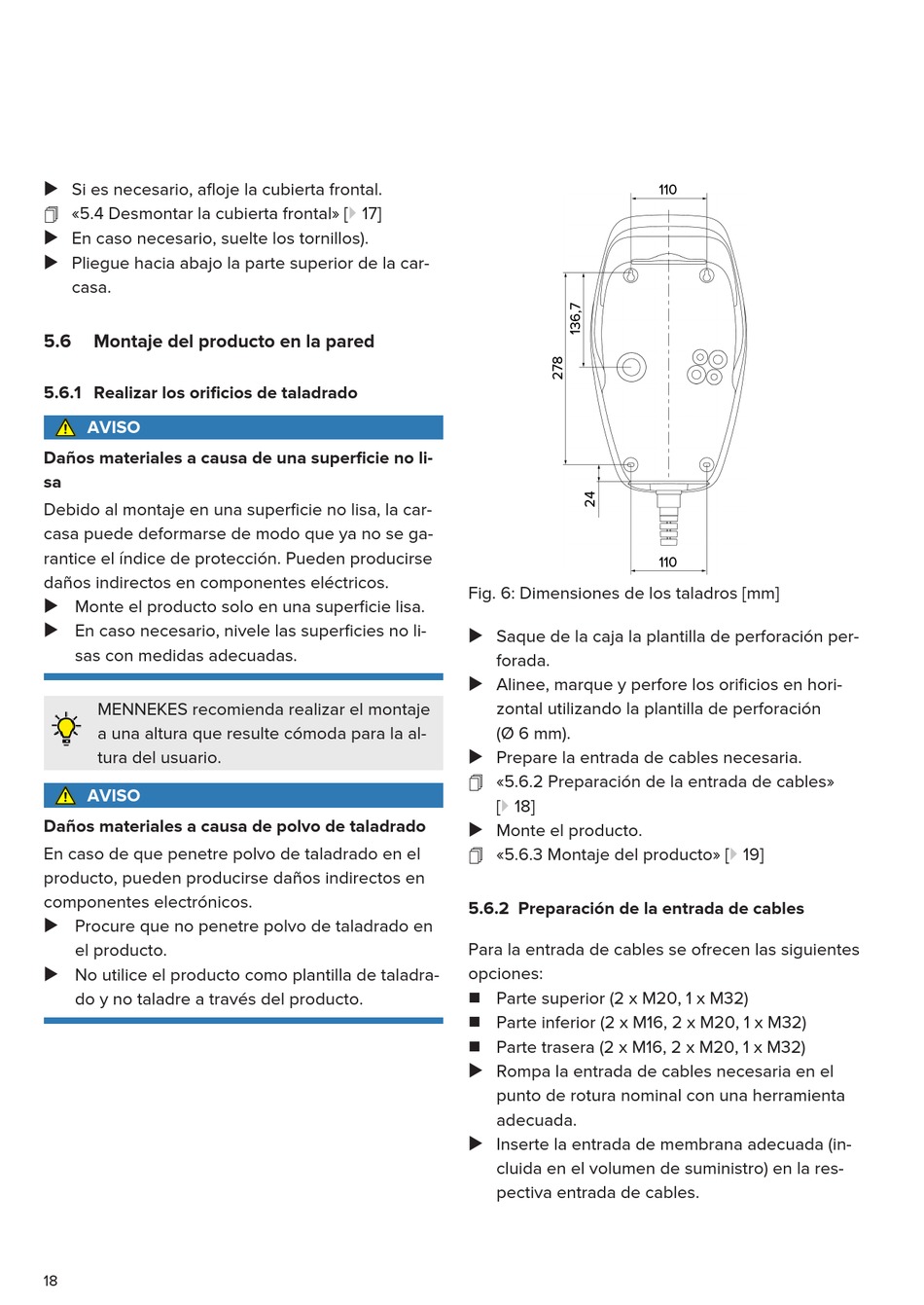

Fig. 6: Dimensiones de los taladros [mm]
u Saque de la caja la plantilla de perforación per-
forada.
u Alinee, marque y perfore los orificios en hori-
zontal utilizando la plantilla de perforación
(Ø 6 mm).
u Prepare la entrada de cables necesaria.
1 «5.6.2 Preparación de la entrada de cables»
[} 18]
u Monte el producto.
1 «5.6.3 Montaje del producto» [} 19]
5.6.2 Preparación de la entrada de cables
Para la entrada de cables se ofrecen las siguientes
opciones:
n Parte superior (2 x M20, 1 x M32)
n Parte inferior (2 x M16, 2 x M20, 1 x M32)
n Parte trasera (2 x M16, 2 x M20, 1 x M32)
u Rompa la entrada de cables necesaria en el
punto de rotura nominal con una herramienta
adecuada.
u Inserte la entrada de membrana adecuada (in-
cluida en el volumen de suministro) en la res-
pectiva entrada de cables.
110
110
